Betriebsanleitung 1 Option Keramiksubstrat-Zentrierung HS-50 Softwareversion SR.502.xx Ausgabe 01/01 1.4 Instandhaltung wöchentlich 21 :HUN]HXJ+LOIVP LWWHO XQG(UVDW ]WHLOH – S taubsau ger (mit ge eignet er Düse) –P…
Stationserweiterungen / Hardware Betriebsanleitung SIPLACE HS-50
1.4 Instandhaltung wöchentlich Softwareversion SR.502.xx Ausgabe 01/01
20
,QVWDQGKDOWXQ JZ|FKHQWOLFK
GEFAHR
Sie benötigen zusätzlich zu der hier vorliegenden Anleitung immer die aktuelle Ausgabe der "In-
standhaltungsanleitung HS-50", Art. Nr. 00191375-02, um die Maschine in den sicheren Aus-
gangszustand zu bringen und die übrigen, dort für dieses Intervall vorgeschriebenen Arbeiten
auszuführen.
Halten Sie bei allen Instandhaltungsarbeiten die Sicherheitshinweise im Kap. 1 der o. g. "Instand-
haltungsanleitung HS-50" ein. Sie finden dort auch die Erklärung der am linken Bildrand verwen-
deten Symbole.
Führen Sie an der "Mechanischen Keramiksubstrat-Zentrierung HS-50" die nachfolgend be-
schriebenen Arbeiten im Zuge der wöchentlichen Instandhaltung "Absaugen des LP-Transportes"
durch.
Die Instandhaltung muß immer an ALLEN vorhandenen Zentriereinheiten (siehe Abb. 1.3 - 1) er-
folgen!
7UDQVSRUWULFKWXQJ
0[
6WRSSHU
Betriebsanleitung 1 Option Keramiksubstrat-Zentrierung HS-50
Softwareversion SR.502.xx Ausgabe 01/01 1.4 Instandhaltung wöchentlich
21
:HUN]HXJ+LOIVPLWWHOXQG(UVDW]WHLOH
– Staubsauger (mit geeigneter Düse)
–Pinzette
– ggf. Kreuzschlitzschraubendreher Gr. 1
– ggf. Seeger-Zange für Greifring
– ggf. Rolle für Festanschlag, Art.-Nr. 00347284-01
– ggf. Schraube für Befestigung der Rolle, M3 x 8 DIN 965 (Art. Nr. 00095305-01)
– ggf. Zugfeder für Flachzylinder, Art. Nr. 00359769-01
– ggf. Greifring für Feder-Einhängestift, Art.-Nr. 00048315-01
9RUEHUHLWXQJ
Å Stellen Sie den Ausgangszustand der Maschine und die Zugänglichkeit des Arbeitsbereiches
her. Gehen Sie dazu vor, wie für die Reinigung des Leiterplattentransportes im Kapitel "In-
standhaltung jede Woche" der "Instandhaltungsanleitung HS-50" beschrieben.
6FKOLWWHQIKUXQJUHLQLJHQ
Bauelemente, die im Verfahrbereich der Schlittenführung der mechanischen Keramiksubstrat-
Zentrierung liegen, können zu fehlerhafter Zentrierung oder zur Fehlermeldung mit Stopp des Be-
stückablaufes führen -> Berosignal für "Zentrierung offen" erfolgt nicht.

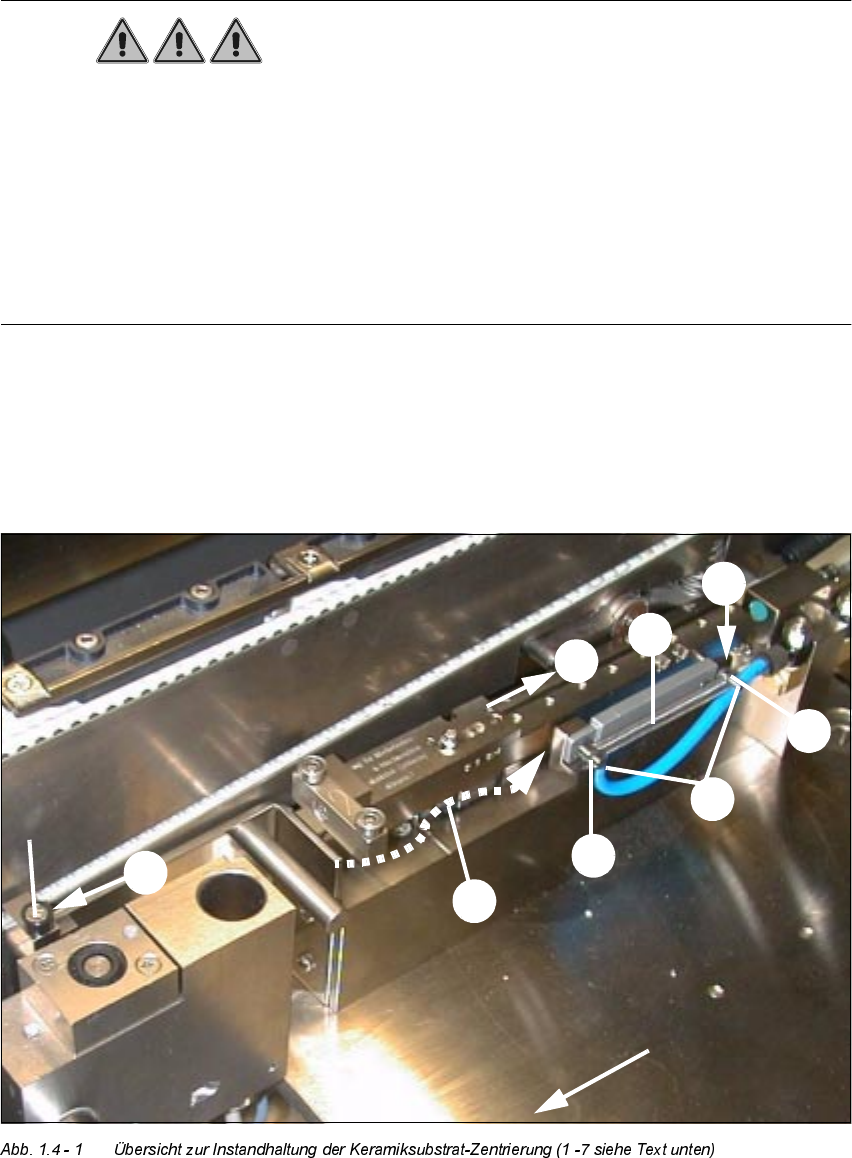

Å Saugen Sie die Schlittenführung im vorderen Bereich (siehe Abb. 1.4 - 1 -> Pos. 3) und im Be-
reich des Endanschlages hinten (siehe Pos. 1) gründlich ab.
Å Entfernen Sie eingeklemmte Bauelemente mit einer Pinzette.
Å Schieben Sie den Schlitten der Zentriereinheit (siehe Pos. 2) ganz an den hinteren Anschlag
und saugen Sie auch den vorne freiwerdenden Bereich der Schlittenführung gründlich ab.
Å Stellen Sie abschließend die Leichtgängigkeit der Schlittenbewegung sicher.
Å Die Zentriereinheit muß sich maximal öffnen (bis auf Anschlag hinten) und schließen lassen.
Falls Sie dabei ein Problem mit der Zugfeder feststellen, setzen Sie die Arbeit mit dem Ab-
schnitt 1 fort.
5ROOHDP)HVWDQVFKODJNRQWUROOLHUHQ
Å Prüfen Sie, ob die feststehende Rolle des Festanschlages an der Oberfläche (= Anlagefläche
der Substrate) beschädigt ist (siehe Abb. 1.4 - 1 -> Pos. 4).
Å Im Fehlerfall lösen Sie die Befestigung der Rolle (1 Kreuzschlitzschraube M3 x 8 DIN 965).
Å Falls die Rolle noch einwandfreie Flächen am Umfang aufweist, drehen Sie die Rolle,
Stationserweiterungen / Hardware Betriebsanleitung SIPLACE HS-50
1.4 Instandhaltung wöchentlich Softwareversion SR.502.xx Ausgabe 01/01
22
bis die einwandfreie Fläche zum Substrat zeigt und schrauben Sie die Rolle mit der Kreuz-
schlitzschraube M3 x 8 fest.
Å Falls die Rolle jedoch keine einwandfreie Fläche mehr aufweist, schrauben Sie die neue
Rolle, Art.-Nr. 00347284-01, mit der Kreuzschlitzschraube M3 x 8 fest.
=XJIHGHUNRQWUROOLHUHQ
Ein Defekt / falsche Montage der Zugfeder am Flachzylinder der mechanischen Keramiksubstrat-
Zentrierung kann zur Fehlermeldung mit Stopp des Bestückablaufs führen -> Berosignal für "Zen-
trierung offen" erfolgt nicht.
Å Prüfen Sie, ob die geöffnete Keramiksubstrat-Zentrierung durch die Zugfeder (siehe
Abb. 1.4 - 1 -> Pos. 5) noch sicher am Endanschlag (= maximale Stellung "geschlossen") ge-
halten wird.
Å Hängen Sie ggf. die Feder an beiden Enden wieder richtig ein bzw. ersetzen Sie die Zugfeder,
falls diese beschädigt ist, wie folgt:
Å Entfernen Sie mittels Seegerring-Zange den Greifring (siehe Abb. 1.4 - 1 -> Pos. 6) von den
2 Feder-Einhängestiften (Pos. 7).
Å Hängen Sie die defekte Zugfeder an beiden Enden aus.
Å Hängen Sie die neue Zugfeder, Art. Nr. 00359769-01 an beiden Enden ein und bringen Sie
je einen (ggf. neuen) Greifring Art.-Nr. 00048315-01 an den Feder-Einhängestiften an.
