1.7 Ansicht "Transportfunktionen" Softwareversion SR.502.xx Ausgabe 01/01
26

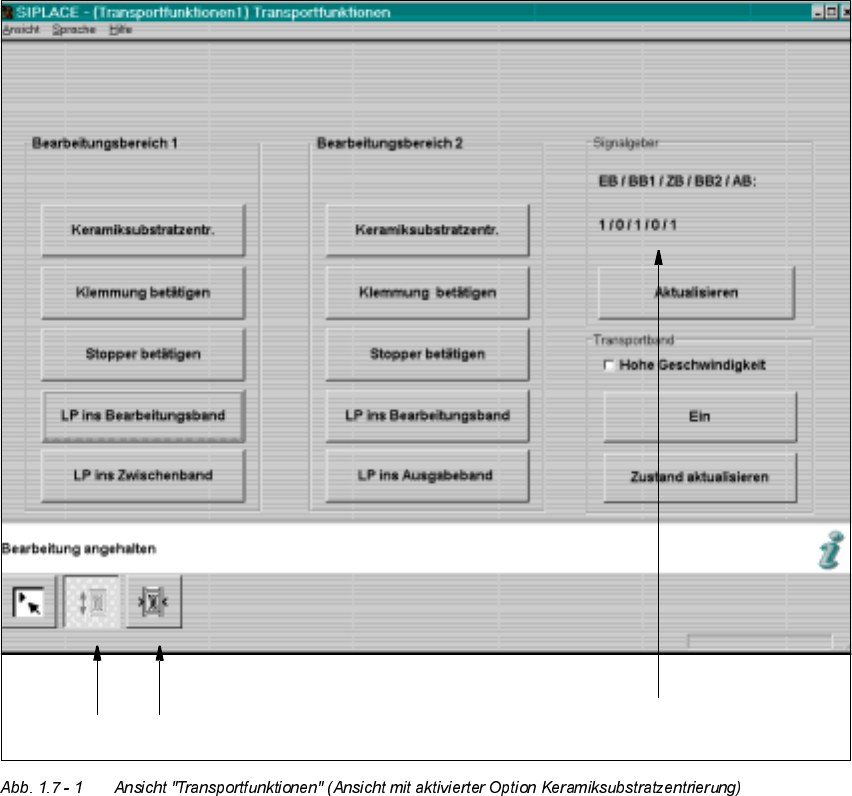

$QVLFKW7UDQVSRUWIXQNWLRQHQ
Mit Hilfe der Transportfunktionen können die Funktionsbaugruppen des Leiterplattentransportes /
der mechanischen Keramiksubstrat-Zentrierung überprüft und eingestellt werden.
/HJHQGH
(1) Funktionen Leiterplattentransport
(2) Funktionen Transportbandbreite
(3) Zustandsanzeige der Signalgeber (Ultraschallsensoren)
12
3
Betriebsanleitung 1 Option Keramiksubstrat-Zentrierung HS-50
Softwareversion SR.502.xx Ausgabe 01/01 1.7 Ansicht "Transportfunktionen"
27
)XQNWLRQHQIUhEHUSUIXQJGHU.HUDPLNVXEVWUDW=HQWULHUXQJ
HINWEIS
Die Funktion "Keramiksubstratzentr."
ist nur aktiviert, wenn die Option "Keramiksubstratzentrie-
rung" installiert und in den Maschinenoptionen eingetragen ist (Aktivierung: siehe Abschnitt 1.8).
Mit Hilfe dieser Funktion, die in den Feldern "Bearbeitungsbereich 1" und "Bearbeitungsbereich 2"
enthalten ist, kann die Funktion Öffnen / Schließen der Substratzentrierung
RKQH
Substrat
geprüft werden.
Å Klicken Sie die Schaltfläche
.HUDPLNVXEVWUDW]HQWU
im Feld
"Bearbeitungsbereich 1" an.
Die mechanische Keramiksubstrat-Zentrierung wird geöffnet.
Å Klicken Sie nochmals die Schaltfläche
.HUDPLNVXEVWUDW]HQWU
im Feld
"Bearbeitungsbereich
1" an.
Die mechanische Keramiksubstrat-Zentrierung wird geschlossen.
Å Gehen Sie für den "Bearbeitungsbereich 2" analog zu obiger Beschreibung vor.
Für einen Probedurchlauf mit Substrat (z. B. nach Anpassung der Substratgröße) wird ein Sub-
strat der entsprechenden Größe (wie an der Substratzentrierung eingestellt) in den Eingabe-
transport gelegt. Der Ablauf ist dabei wie folgt:
Å Legen Sie das Substrat in das Eingabeband.
Å Klicken Sie die Schaltfläche
/3LQV%HDUEHLWXQJVEDQG
im Feld
"Bearbeitungsbereich 1" an.
Das Keramiksubstrat wird in das Bearbeitungsband 1 transportiert.
Der Hubtisch wird nach oben gefahren und die Keramiksubstratzentrierung geschlossen, das
Substrat in X-Richtung zentriert.
Å Klicken Sie die Schaltfläche
/3LQV=ZLVFKHQEDQG
im Feld
"Bearbeitungsbereich 2" an.
Die Keramiksubstratzentrierung öffnet und der Hubtisch fährt nach unten.
Das Keramiksubstrat wird in das Zwischenband transportiert.
Å Klicken Sie die Schaltfläche
/3LQV%HDUEHLWXQJVEDQG
im Feld
"Bearbeitungsbereich 2" an.
Das Keramiksubstrat wird in das Bearbeitungsband 2 transportiert.
Der Hubtisch wird nach oben gefahren und die Keramiksubstratzentrierung wird geschlossen,
das Substrat in X-Richtung zentriert.
Å Klicken Sie die Schaltfläche
/3LQV$XVJDEHEDQG
im Feld
"Bearbeitungsbereich 2" an.
Die Keramiksubstratzentrierung öffnet und der Hubtisch fährt nach unten.
Das Keramiksubstrat wird in das Ausgabeband transportiert.
Stationserweiterungen / Hardware Betriebsanleitung SIPLACE HS-50
1.7 Ansicht "Transportfunktionen" Softwareversion SR.502.xx Ausgabe 01/01
28
.OHPPXQJEHWlWLJHQ
Mit Hilfe dieser Funktion, die in den Feldern "Bearbeitungsbereich 1" und "Bearbeitungsbereich 2"
enthalten ist, kann die Funktion der Leiterplattenklemmung (Hubtisch nach oben / unten) in den
jeweiligen Bearbeitungsbändern überprüft werden.
Diese Funktion ist bei eingebauter und aktivierter mechanischer Keramiksubstrat-Zentrierung nur
dann möglich, wenn sich diese im Zustand "geöffnet" befindet, also das Signal "1" des induktiven
Näherungsschalters der Keramiksubstrat-Zentrierung vorliegt.
Für den Test der Klemmung ist es nicht notwendig, daß eine LP im Transport (Eingabe) liegt.
Falls jedoch eine LP in den Bearbeitungsbereich transportiert wurde, so wird die Klemmung bei
der ersten Betätigung geöffnet.
2KQH
Leiterplatte ist der Ablauf wie folgt:
Å Klicken Sie die Schaltfläche
.OHPPXQJEHWlWLJHQ
im Feld
"Bearbeitungsbereich 1" an.
Die Leiterplattenklemmung wird geschlossen (Hubtisch fährt nach oben).
Å Klicken Sie nochmals die Schaltfläche
.OHPPXQJEHWlWLJHQ
an.
Die Klemmung wird geöffnet (Hubtisch fährt nach unten).
Å Überprüfen Sie im "Bearbeitungsbereich 2" die Leiterplattenklemmung auf gleiche Weise.
