TR6SNR_TR6SNV_TR6SNX-Rev04PDFA - 第6页
- 3 - 2. Y UNIT Ｙ ユニット 79 62 39 73 39 16 40 12 69 72 6 68 66 67 65 66 20 28 29 30 84 54 69 21 17 81 82 31 80 71 70 71 38 76 75 47 77 97 46 35 36 27 36 14 48 45 26 83 70 68 72 74 A A 25 B B 56 78 61 52 9 51 50 67 13 15 39…
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49187 X RAIL 6S
Ｘ レール６ Ｓ
1
2 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
3 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
4 400-45713 PHOTO SENSOR
フォトセンサ
2
5 400-49189 HEAD LINEAR WAY
ヘッドリニアウェイ
2
6 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５０
4
7 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
8 PX-5000600-00 VACUUM PAD
真空パッド
1
9 PA-0603004-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
10 E2028-723-000 X BELT 6S
Ｘ ベルト６ Ｓ
1
11 400-45127 HEAD R UP/DOWN SENSOR ASM.
ヘッド Ｒ アップダウンセンサ組
1
12 400-45126 HEAD L UP/DOWN SENSOR ASM.
ヘッド Ｌ アップダウンセンサ組
1
13 PX-5000610-00 VACUUM PAD
真空パッド
1
14 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
2
15 400-45057 X MOTOR ASM.
Ｘ モ−タ組
1
16 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
4
17 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
18 400-45133 HEAD R EJECTOR ASM.
ヘッド Ｒ エジェクタ組
1
19 400-45132 HEAD L EJECTOR ASM.
ヘッド Ｌ エジェクタ組
1
20 400-45159 SPAD R EJECTOR ASM.
ＳＰＡＤ Ｒ エジェクタ組
1
21 400-45158 SPAD L EJECTOR ASM.
ＳＰＡＤ Ｌ エジェクタ組
1
22 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
3
23 400-56394 SV BASE
ＳＶ ベース
1
24 PX-0500030-00 SILENCER
サイレンサ
1
25 PJ-3040600-01 ELBOW
レジューサエルボ
1
26 400-48813 X MOTOR BR
Ｘ モータ ＢＲ
1
27 E1104-717-000 XY MOTOR PULLEY
ＸＹ モータープーリー
1
28 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
2
29 SM-6041002-TN BOLT
六角穴ボルト
4
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
6
32 400-48841 XY PULLEY BR
ＸＹ プーリー ＢＲ
3
33 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
4
34 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
35 E1115-717-000 XY IDLER PULLEY
ＸＹ アイドラプーリ
2
36 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
4
37 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
38 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
39 E1117-717-000 IDOLER ROLLER
ＸＹ アイドラローラ
1
40 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
2
41 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
42 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
43 400-48843 X CABLE BR 6S
Ｘ ケーブル ＢＲ ６ Ｓ
1
44 E2032-723-000 X CABLEVEYOR
X ケーブルベア
1
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
46 400-48765 X BASE 6S
Ｘ ベース ６ Ｓ
1
47 HX-0018800-0D BUSH
ブッシュ
1
48 400-48844 X BASE BR 6S
Ｘ ベース ＢＲ ６ Ｓ
1
49 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
50 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
2
51 PJ-3040405-04 ELBOW UNION
エルボユニオン
6
52 PJ-3080600-05 IKEI UNION Y
異径ユニオンワイ
2
53 E2064-723-000 CL STOPPER
ＣＬ ストッパ
2
54 E2065-723-000 CL STOPPER TAPE
ＣＬ ストッパテープ
4
55 E2029-723-000 CYLINDER PLATE L
シリンダープレート Ｌ
1
56 E1112-717-000 X BUFFER SH
Ｘ バッファーシャフト
1
57 E1113-717-000 X BUFFER SPRING
Ｘ バッファースプリング
1
58 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
2
59 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
60 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
3
61 E2030-723-000 CYLINDER PLATE R
シリンダープレート Ｒ
1
62 E1112-717-000 X BUFFER SH
Ｘ バッファーシャフト
1
63 E1113-717-000 X BUFFER SPRING
Ｘ バッファースプリング
1
64 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
2
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
66 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
3
67 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
7
68 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
69 E1108-717-000 X SENSOR ACTUATOR
Ｘ センサアクチュエータ
1
70 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
71 PJ-0205000-02 PLUG
プラグ
2
72 400-48809 X CARRIAGE PLATE
Ｘ キャリッジプレート
1
73 PJ-0500505-01 BARBED FITTING JOINT
ミニチュア管継手
2
74 400-48812 X CYL BR
Ｘ シリンダー ＢＲ
1
75 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
76 400-48810 PAD BASE L 6S
パッドベース Ｌ ６ Ｓ
1
77 400-48811 PAD BASE R 6S
パッドベース Ｒ ６ Ｓ
1
78 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ ２ Ｌ ＝４
4
79 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
4
80 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
4
81 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
82 SM-6040602-TN BOLT
六角穴ボルト
2
83 E1122-717-000 STUD L=26
スタッド Ｌ ２６
1
84 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
85 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
2
86 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳ ベルトコネクタ
1
87 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
88 SM-6030402-TN BOLT M3X4
六角穴付きボルト
1
89 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
5
90 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
91 400-52112 TS HOLDER
ＴＳ ホルダ
1
92 E9448-717-0A0 TSP ASM
ＴＳＰ 組
1
93 SM-6032502-UZ BOLT M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
4
94 E3351-780-000 NYLON TUBE
ナイロンチューブ
2
95 HX-0033900-0B BOARD PARTS
基板パーツ
1
96 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
- 3 -

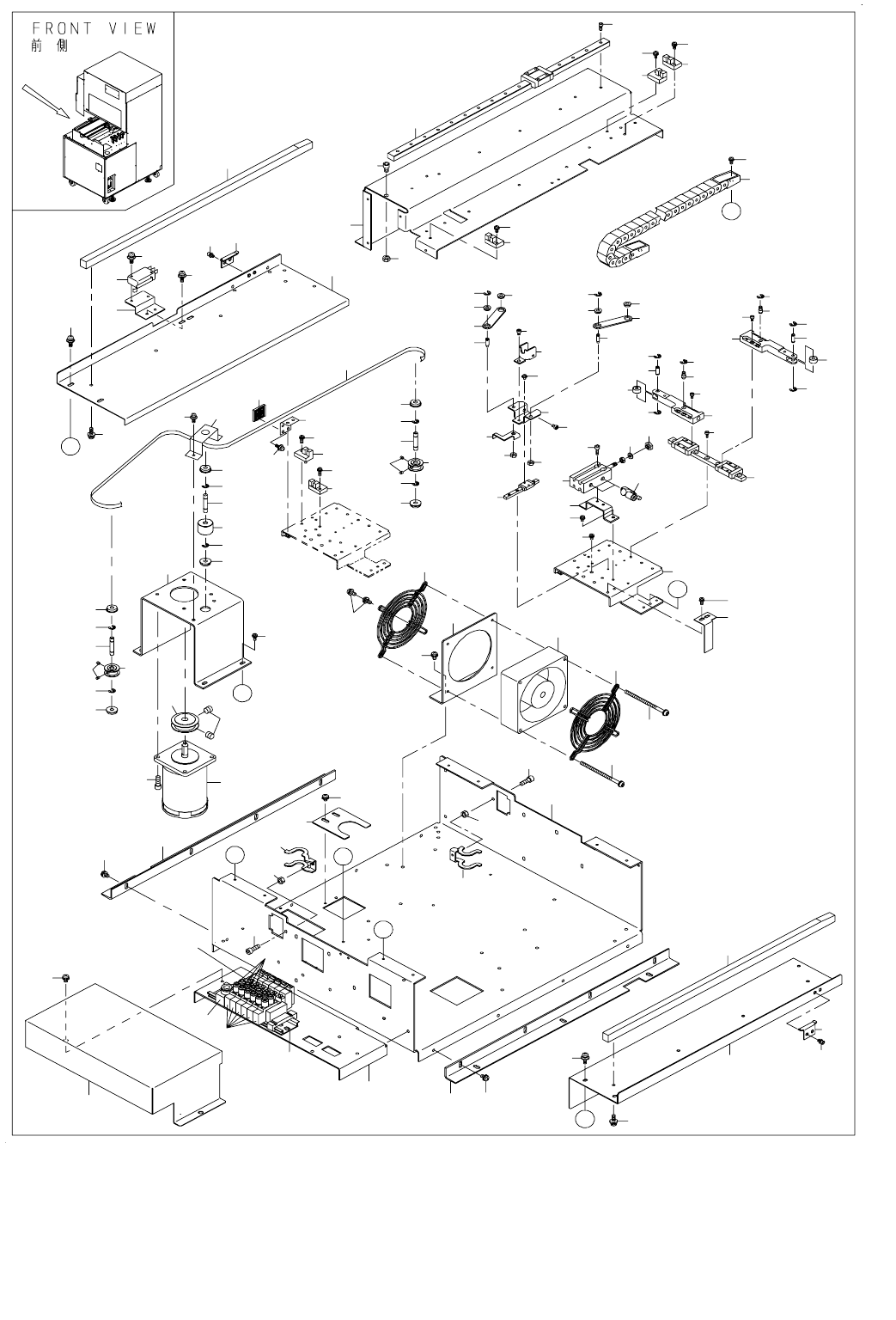

2. Y UNIT
Ｙ ユニット
79
62
39
73
39
16
40
12
69
72
6
68
66
67
65
66
20
28
29
30
84
54
69
21
17
81
82
31
80
71
70
71
38
76
75
47
77
97
46
35
36
27
36
14
48
45
26
83
70
68
72
74
A
A
25
B
B
56
78
61
52
9
51
50
67
13
15
39
41
42
43
44
18
19
49
49
1
63
64
57
58
60
59
57
58
65
51
53
53
55
2
3
4
5
85
86
87
88
88
89
89
88
89
88
89
87
86
85
8
90
91
92
92
93
93
32
94
94
95
96
98
98
99
100
101
35
22
33
34
34
23
10
102
103
103
24
103
24
103
102
10
7
23
11
37
37
C
C
D
D
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
6
2 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
1
3 PX-0500030-00 SILENCER
サイレンサ
1
4 PJ-3040600-01 ELBOW
レジューサエルボ
1
5 PX-5000140-00 PLUG
止栓
4
6 E1213-717-000 Y RAIL BASE B
Ｙ レールベース Ｂ
2
7 400-48707 TR RELEASE DOG
ＴＲ リリースドグ
1
8 400-45060 Y MOTOR ASM.
Ｙ モータ組
1
9 400-45148 FAN MOTOR (Y MOTOR) ASM.
ファンモータ（Ｙ モータ）組
1
10 400-48704 Y LINK PIN(CYL)
Ｙ リンクピン（ＣＹＬ）
2
11 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ ２ Ｌ ＝３
2
12 400-48774 Y LINEAR WAY
Ｙ リニアウェイ
1
13 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
14 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
15 400-45713 Y MINUS LIMIT SENSOR
Ｙ マイナスリミット検知
1
16 400-45713 Y PLUS LIMIT SENSOR
Ｙ プラスリミット検知
1
17 HA-0013100-00 MICROSWITCH
マイクロ スイッチ
1
18 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
19 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
20 E1210-717-000 Y BELT
Ｙベルト
1
21 400-52106 Y TRAY SW BR
Ｙ トレイスイッチブラケット
1
22 400-52688 Y LINK BR
Ｙ リンクブラケット
1
23 NM-6040003-SC NUT M4
六角ナット Ｍ ４
2
24 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
25 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
26 400-48772 HOLD RAIL
ホールドレール
1
27 400-49189 HOLD RAIL
ホールドレール
1
28 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳ ベルトコネクタ
1
29 400-48861 Y BELT BR
ＹベルトＢＲ
1
30 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
4
31 400-48803 Y MOTOR BR
ＹモータＢＲ
1
32 SM-6041002-TN BOLT
六角穴ボルト
4
33 400-52687 Y LINK BASE
Ｙ リンクベース
1
34 SL-6030892-TN SCREW
座金付き六角穴ボルト
3
35 E4213-717-000 Y LINK PIN
Ｙ リンクピン
2
36 SM-6030402-TN BOLT M3X4
六角穴付きボルト
8
37 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
38 SM-6030802-TN BOLT
六角穴ボルト
6
39 SL-4031081-SC SCREW M3 X 10
なべ小ねじセムス Ｍ ３ Ｌ ＝１０
3
40 400-48698 Y LINEAR BASE
Ｙ リニアベース
1
41 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
1
42 SM-6050802-TN BOLT
六角穴ボルト
1
43 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
44 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
45 400-48705 Y CYL BR
ＹシリンダＢＲ
1
46 SM-6031202-TN BOLT
六角穴ボルト Ｍ ３ Ｌ ＝１２
2
47 400-48699 Y CARRY BASE
Ｙ キャリーベース
1
48 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
5
49 SL-4031081-SC SCREW M3 X 10
なべ小ねじセムス Ｍ ３ Ｌ ＝１０
2
50
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
51 SL-4034091-SC SCREW M3X40
座金付きねじ
2
52 400-48842 FAN BR 6D
ファン ＢＲ ６ Ｄ
1
53
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
2
54 400-49162 Y RAIL BASE A
Ｙ レールベース Ａ
1
55 400-48804 VALVE BASE
バルブベース
1
56 400-48697 Y BASE 6S
Ｙベース６Ｓ
1
57 400-48808 Y BASE BR
ＹベースＢＲ
2
58 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
59 400-49259 COVER
カバー
1
60 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
61 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
62 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
63 400-48805 VALVE COVER
バルブカバー
1
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
65 400-52107 CR PULLEY BR
ＣＲ プーリー ＢＲ
2
66 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
2
67 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
2
68 E1214-717-000 Y RAIL BASE
Ｙ レールベース
2
69 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
70 E1224-717-000 Y TRAY STOPPER
Ｙ トレイストッパ
2
71 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
8
73 E1215-717-000 Y CABLE BEAR
Ｙ ケーブルベア
1
74 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
75 WO-0430801-SC SCREW M4
平座金 Ｍ ４
1
76 E1432-726-000 CYLINDER NUT
シリンダーナット
1
77 400-48706 Y SENSOR DOG
Ｙ センサドグ
1
78 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
79 E1104-717-000 XY MOTOR PULLEY
ＸＹ モータープーリー
1
80 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
2
81 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
2
82 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
83 400-48841 XY PULLEY BR
ＸＹ プーリー ＢＲ
1
84 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
85 E1115-717-000 XY IDOLER PULLEY
ＸＹ アイドラプーリ
2
86 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
87 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ３Ｘ３）
4
88 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
4
89 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
90 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
91 E1117-717-000 XY IDOLER ROLLER
ＸＹ アイドラローラ
1
92 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
2
93 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
94 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
95 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
96 400-48807 Y HOLD ROLLER
Ｙ ホールドローラ
1
97 400-48700 TR HOLD RH
ＴＲ ホールド ＲＨ
1
98 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
99 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
100 400-48807 Y HOLD ROLLER
Ｙ ホールドローラ
1
101 400-48701 TR HOLD LH
ＴＲ ホールド ＬＨ
1
102 E4218-717-000 Y LINK PLATE
Ｙ リンクプレート
2
103 SB-1040011-00 BEARING
ころがり軸受
4
