3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX 3.3 Wymiary i masa Od wersji oprogramowania 714.0 12/2020 116 3.3.2 Odstępy manewrowe wózkó w na podzespoły elektroniczne 3 Rys. 3.3 - 3 Odst ę py manewrowe …
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.3 Wymiary i masa
115
3.3.1.2 Wysokość rozłożonego kołpaka ochronnego
3

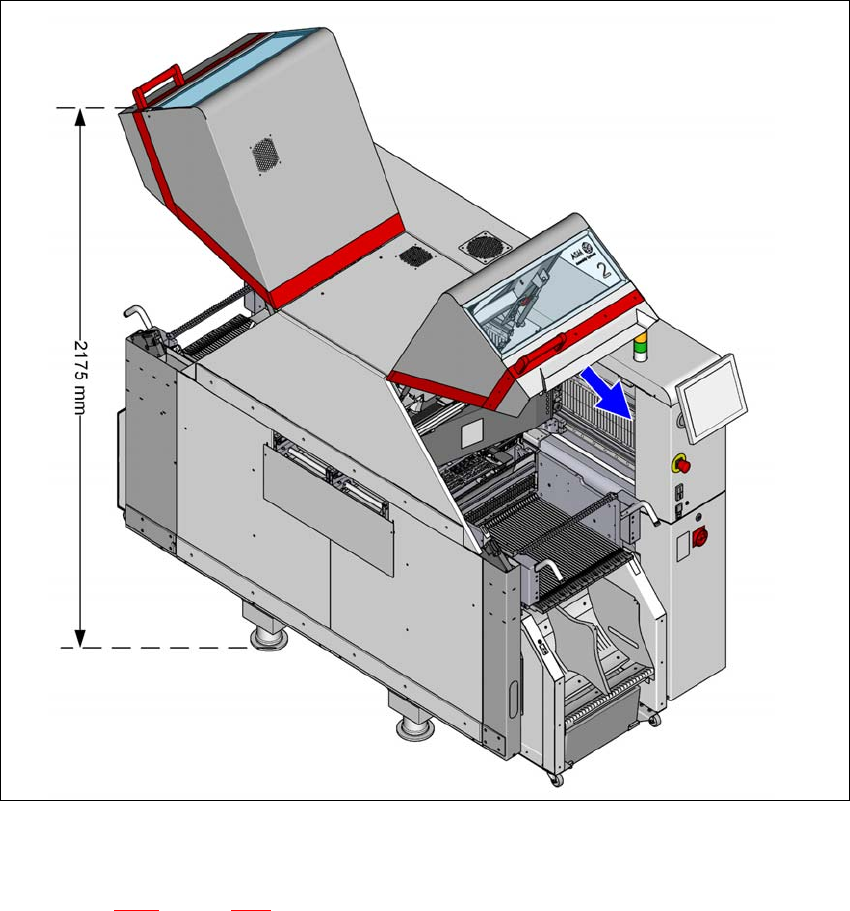

Rys. 3.3 - 2 Wysokość otwartego kołpaka ochronnego – wymiary w milimetrach (przykład SIPLACE TX2)
– Z długim kołpakiem ochronnym otwartym w położeniu 60 stopni (pozostałe wartości – patrz
rozdział 3.3.1
, strona 113).
Podane wymiary odnoszą się do maks. wysokości transportera płytek drukowanych 950 mm.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.3 Wymiary i masa Od wersji oprogramowania 714.0 12/2020
116
3.3.2 Odstępy manewrowe wózków na podzespoły elektroniczne
3
Rys. 3.3 - 3 Odstępy manewrowe wózków na podzespoły elektroniczne automatu SIPLACE TX
Odstęp manewrowy R wózków na podzespoły elektroniczne automatu SIPLACE TX wynoszą:
3
Miejsce montażu
modułów (na
zewnątrz)
Miejsce montażu
modułów
(wewnątrz)
R Odstęp manewrowy 800 mm 680 mm
L1 Odstęp od środka maszyny do krawędzi
zewnętrznej wózka na podzespoły elektroniczne
TX
1222 mm 1102 mm
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.3 Wymiary i masa
117
3.3.3 Środek ciężkości
3
Rys. 3.3 - 4 Środek ciężkości w milimetrach
Środek ciężkości S = 420 mm / H = 750 mm
