Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły Od wersji oprogramowania 714.0 12/2020 3.5 Głowica montażowa 119 3.5 Głowica mont ażowa 3.5.1 SIPLACE SpeedS tar C&P20 P2 w SIPLACE TX W przypadku automa…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.4 Przegląd podzespołów Od wersji oprogramowania 714.0 12/2020
118
3.4 Przegląd podzespołów
3
3
Rys. 3.4 - 1 Przegląd podzespołów – na przykładzie SIPLACE TX2i
(1) Stanowisko 1 z wózkiem na podzespoły elektroniczne, urządzenie do odcinania taśmy, kanał
prowadzący do pustych taśm
(2) Monitor w miejscu montażu modułów 1
(3) Portal w miejscu montażu modułów 1 (głowica montażowa w zależności od konfiguracji)
(4) Portal w miejscu montażu modułów 2 (głowica montażowa w zależności od konfiguracji)
(5) Monitor w miejscu montażu modułów 2
(6) Miejsce montażu modułów 2 z wózkiem na podzespoły elektroniczne, urządzenie do odcina-
nia taśmy, kanał prowadzący pustych taśm
(7) Transport płytki drukowanej
(T) Kierunek transportu płytek drukowanych
(1)
(3)
(4)
(6)
(2)
(7)
(5)
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.5 Głowica montażowa
119
3.5 Głowica montażowa
3.5.1 SIPLACE SpeedStar C&P20 P2 w SIPLACE TX
W przypadku automatu SIPLACE TX, w celu zapewnienia maksymalnej wydajności montażowej
dostępny jest moduł SIPLACE SpeedStar C&P20 P2.
3
OSTROŻNIE
Głowicę montażową przesuwać tylko za uchwyt
Głowicę montażową wolno przesuwać tylko za uchwyt przeznaczony do tego celu.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.5 Głowica montażowa Od wersji oprogramowania 714.0 12/2020
120
3.5.1.1 Przegląd
3
3

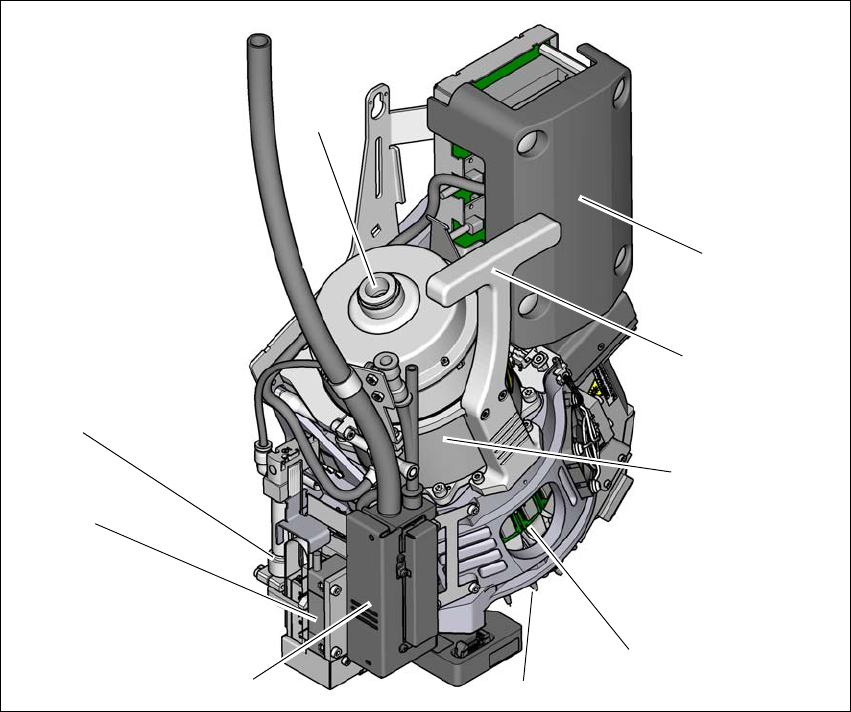

Rys. 3.5 - 1 SIPLACE SpeedStar – przegląd
(1) Przyłącze obwodu zatrzymującego pompy próżniowej
(2) Płyta „Rozdzielacz pośredni” (pod osłoną)
(3) Uchwyt
(4) Silnik gwiazdowy
(5) Napęd DP
(6) Pipeta
(7) Ciśnieniowy zawór regulacyjny
(8) Silnik osi Z (silnik liniowy)
(9) Cylinder powrotny
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
