3.5.1.2 Dane techniczne SIPLACE SpeedStar (C&P20 P2)
3
SIPLACE SpeedStar(C&P20 P2)
Z kamerą podzespołów typu 48
Gama podzespołów
*a
*)a Pamiętać, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych stan-
dardów klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
0,12 mm × 0,12 (0201 metrycznie) do 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Specyfikacje podzespołów
Maks. wysokość,
Min. podziałka nóżek,
Min. szerokość nóżek,
Min. podziałka kulek,
Min. średnica kulek,
Min. wymiary,
Maks. wymiary,
Maks. masa.
2 mm
*b
/ 4 mm
70 μm
30 μm
100 µm
50 µm
0,12mm × 0,12mm
8,2 mm × 8,2 mm
1 g
*)b W przypadku SIPLACE TX2i możliwe tylko 2 mm.
Siła osadzania 1,3 N ±0,5 N (wartość standardowa)
0,5 N – 4,5 N
Touchless Placement
Typy pipet 40xx/60xx
Dokładność X/Y
*c
Standard
*)c Wartości dokładności odpowiadają warunkom podanym w zakresie dostaw i usług SIPLACE.
± 25 µm/3σ
Dokładność kątowa ± 0,5° / 3σ
Płaszczyzny oświetlenia 5
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.5 Głowica montażowa Od wersji oprogramowania 714.0 12/2020
122
3.5.2 SIPLACE SpeedStar C&P20 M3 w SIPLACE TX2 m / TX2i m
W modelach SIPLACE TX2 / TX2i m i TX2i m 4 mm dostępna jest głowica SIPLACE SpeedStar
C&P20 M3 zapewniająca montaż z wysoką dokładnością.
3
OSTROŻNIE
Głowicę montażową przesuwać tylko za uchwyt
Głowicę montażową wolno przesuwać tylko za uchwyt przeznaczony do tego celu.
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.5 Głowica montażowa
123
3.5.2.1 Przegląd
3
3

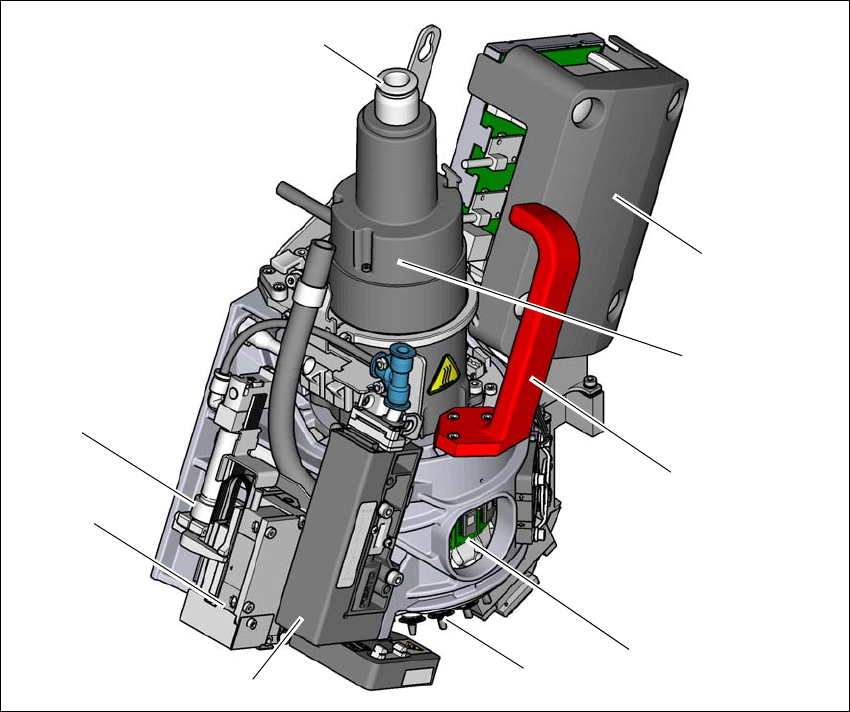

Rys. 3.5 - 2 Przegląd SIPLACE SpeedStar C&P20 M3
(1) Przyłącze obwodu zatrzymującego pompy próżniowej
(2) Płyta „Czujnik próżni obwodu zatrzymującego” (pod osłoną)
(3) Silnik gwiazdowy
(4) Uchwyt
(5) Napęd DP
(6) Pipeta
(7) Ciśnieniowy zawór regulacyjny
(8) Silnik osi Z (silnik liniowy)
(9) Cylinder powrotny
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
