Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły Od wersji oprogramowania 714.0 12/2020 3.7 Układ transportowy POD 145 3.7.2 Budowa elastycznego transp ortera podwójnego płytek drukowa nych Elastyczny podwó…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.7 Układ transportowy POD Od wersji oprogramowania 714.0 12/2020
144
3.7 Układ transportowy POD
3.7.1 Opis
Przenośniki płytek drukowanych mają konstrukcję trójczłonową, podzieloną na taśmę wejściową,
obszar montażu i taśmę wyjściową. Dwa obszary: taśma wejściowa i taśma wyjściowa służą jako
strefy buforowe dla płytek drukowanych.
Taśmy transporterów są napędzane bezszczotkowymi silnikami prądu stałego. Transport płytek
drukowanych jest nadzorowany i sterowany fotokomórkami. Gdy płytka drukowana dojdzie do
sekcji uzbrajania i minie zaporę świetlną, jest wyhamowywana. Laserowa zapora świetlna reje-
struje pozycję płytki drukowanej. Gdy tylko płytka drukowana osiągnie pozycję zadaną, taśma
transportera jest zatrzymywana i płytka drukowana zaciskana od spodu.
Odległość między górną powierzchnią płytki drukowanej i głowicą montażową pozostaje niezmie-
niona dla każdej płytki drukowanej i nie zależy od jej grubości. Odpowiednio także prędkość
uzbrajania nie zależy od grubości płytek. Ponadto możliwe jest zoptymalizowanie centrowania
znaczników płytek drukowanych. Dzięki stałej odległości między powierzchnią płytki drukowanej
i kamerą, ogniskowa kamery jest zawsze dokładnie ustawiona na powierzchnię płytki drukowanej.
Kontury znaczników płytki drukowanej są optymalnie odwzorowane na układzie CCD kamery do
płytek drukowanych.
Szerokość transportera płytek drukowanych jest ustawiana i monitorowana elektronicznie przez
zintegrowany obwód regulacji. Może być wybierana wywołaniem programowym. W tym celu elek-
troniczny układ regulacji włącza silnik napędowy tak długo, aż zostanie osiągnięta żądana szero-
kość. Regulacja szerokości jest więc niezależna od innych komponentów maszyny.
W automacie można wybrać taką wysokość przenośnika, aby można go było zintegrować z liniami
o wysokości przenośników 900, 930 lub 950 mm. Standardowa wysokość wynosi 930 mm.
Komunikację pomiędzy przenośnikami płytek drukowanych poszczególnych automatów monta-
żowych zapewnia interfejs SMEMA.
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.7 Układ transportowy POD
145
3.7.2 Budowa elastycznego transportera podwójnego płytek drukowanych
Elastyczny podwójny transporter jest wyposażony w dwie niezależne elektrycznie i mechanicznie
ścieżki transportowe. Stałe brzegi przenośnika są standardowo oba „zewnętrzne”. Opcjonalnie
można wybrać stałe brzegi przenośnika prawy/prawy lub lewy/lewy. Opcjonalnie, podwójny prze-
nośnik płytek drukowanych można użytkować także jako przenośnik pojedynczy.
3

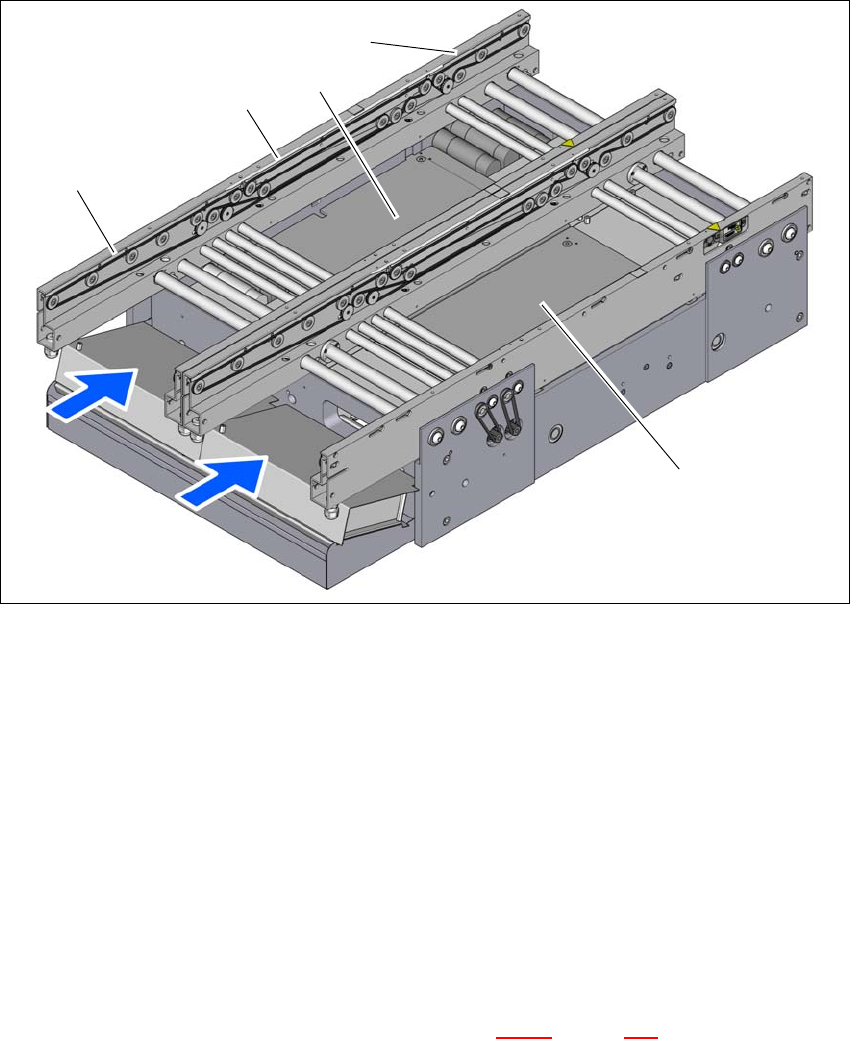

Rys. 3.7 - 1 Budowa podwójnego transportera płytek drukowanych
(1) Taśma załadowcza
(2) Taśma robocza
(3) Stół podnośny 2
(4) Taśma odbiorcza
(5) Stół podnośny 1
T1 Ścieżka transportowa 1
T2 Ścieżka transportowa 2
3.7.2.1 Elastyczny transporter podwójny POD - ścieżki transportowe i rodzaje transportu
Prawa ścieżka transportowa (patrząc w kierunku transportu) jest określana jako „Transport 1”, a
lewa ścieżka transportowa – jako „Transport 2” (patrz il. 3.7 - 3
, strona 147).
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.7 Układ transportowy POD Od wersji oprogramowania 714.0 12/2020
146
3.7.2.2 Użycie podwójnego przenośnika płytek drukowanych w trybie „przenośnika poje-
dynczego” (opcjonalny)
Podwójny transporter można skonfigurować online jako transporter pojedynczy. W tym celu cał-
kowicie łączy się i dezaktywuje jedną ścieżkę transportową (patrz il. 3.7 - 2
). Daje to maksymalną
szerokość ścieżki transportowej maks. 460 mm.
3

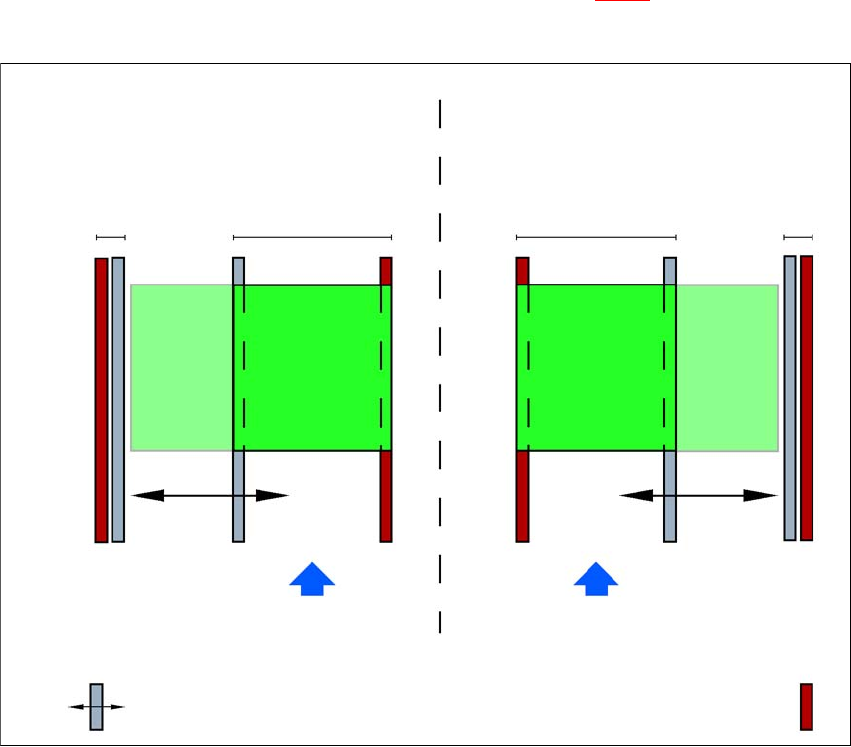

Rys. 3.7 - 2 Elastyczny podwójny transporter w trybie "transportera pojedynczego"
Transporter podwójny z poszerzoną ścieżką trans-
portową 2 (stała lewa ścianka transportera)
Ścieżka transpor-
towa 2 wyłączona
Ścieżka transportowa 1 Ścieżka transportowa 2 Ścieżka transpor-
towa 1 wyłączona
Kierunek transportu pły-
tek drukowanych
Kierunek transportu płytek
drukowanych
Stała ścianka transportera
Transporter podwójny z poszerzoną ścieżką trans-
portową 1 (stała prawa ścianka transportera)
Ruchoma ścianka transportera
