Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.8 Moduły podajnikowe taśmy SIPLACE do automatu SIPLACE TX
165
3.8.5.2 Instrukcje bezpieczeństwa
3.8.5.3 Dane techniczne
3
3
3
3
Ryzyko zgniecenia dłoni
Podczas składania wysięgnika do położenia parkingowego istnieje
niebezpieczeństwo odniesienia obrażeń dłoni.
Podczas składania wysięgnika nie wkładać dłoni w obszar po-
między wysięgnikiem i S
IPLACE PowerConnector X.
Długość 648,4 mm (złożony)
866,9 mm (rozłożony)
Szerokość 34,4 mm
Wysokość 188,4 mm
Zajęte stanowiska 3
Ciężar 3,2 kg
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.9 Wózek na podzespoły elektroniczne Od wersji oprogramowania 714.0 12/2020
166
3.9 Wózek na podzespoły elektroniczne
W automatach montażowych SIPLACE TX można zadokować dwa wózki na podzespoły elektro-
niczne SIPLACE TX.
3

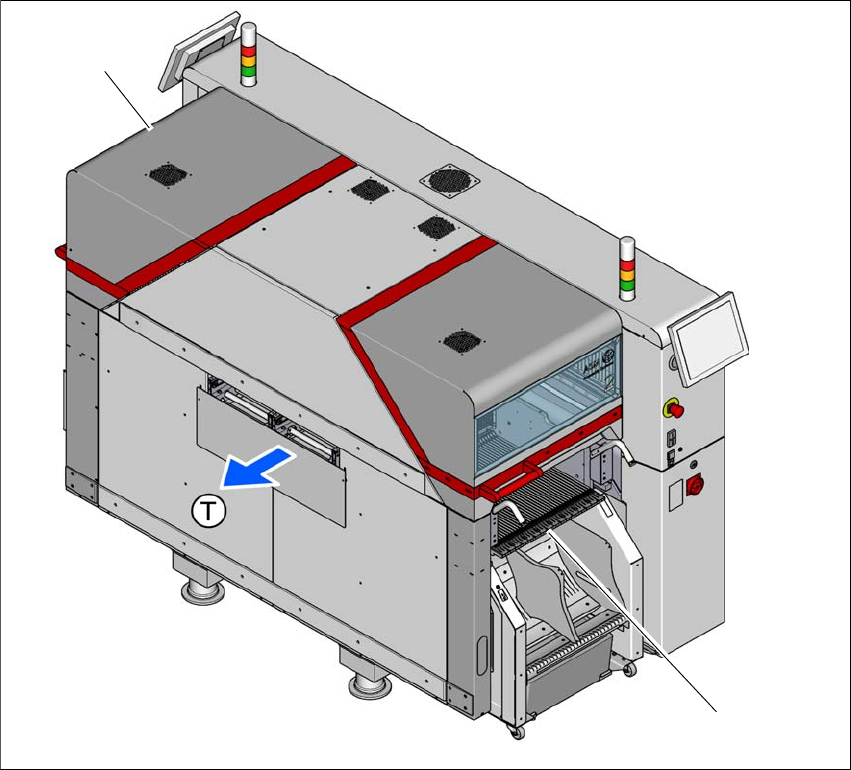

Rys. 3.9 - 1 Miejsca montażu modułów wózków na podzespoły elektroniczne
(1) Stanowisko 1
(2) Miejsce montażu modułów 2 z opcjonalnym uchwytem rolki taśmy 7˝
(T) Kierunek transportu płytek drukowanych
Wózki na podzespoły elektroniczne to samodzielne moduły, które na zewnętrznym stanowisku
uzbrajania można uzbroić w moduły podajnikowe. Dlatego zmiana wózka na podzespoły elektro-
niczne wymaga krótkiej przerwy w procesie produkcji. Wózek na podzespoły elektroniczne ma ra-
zem 5 zespołów do zamocowania. Na każdym uchwycie rolki taśmy można zamocować 2 rolki,
co umożliwia ustawienie do dziesięciu rolek 13˝ (7 mm) nad pojemnikiem na taśmy.
(2)
(1)
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.9 Wózek na podzespoły elektroniczne
167
3.9.1 Budowa
Wózek na podzespoły elektroniczne składa się głównie z podwozia, stołu na podzespoły elektro-
niczne do zamocowania modułów podajnikowych, pojemnika na rolki taśm i pojemnika na odpady
taśm. Na spodzie podwozia jest pojemnik na odpady taśmy, który można wyciągać. Pocięte od-
pady taśm dostają się przez ześlizg do pojemnika na odpady taśm, które trzeba regularnie opróż-
niać.
3

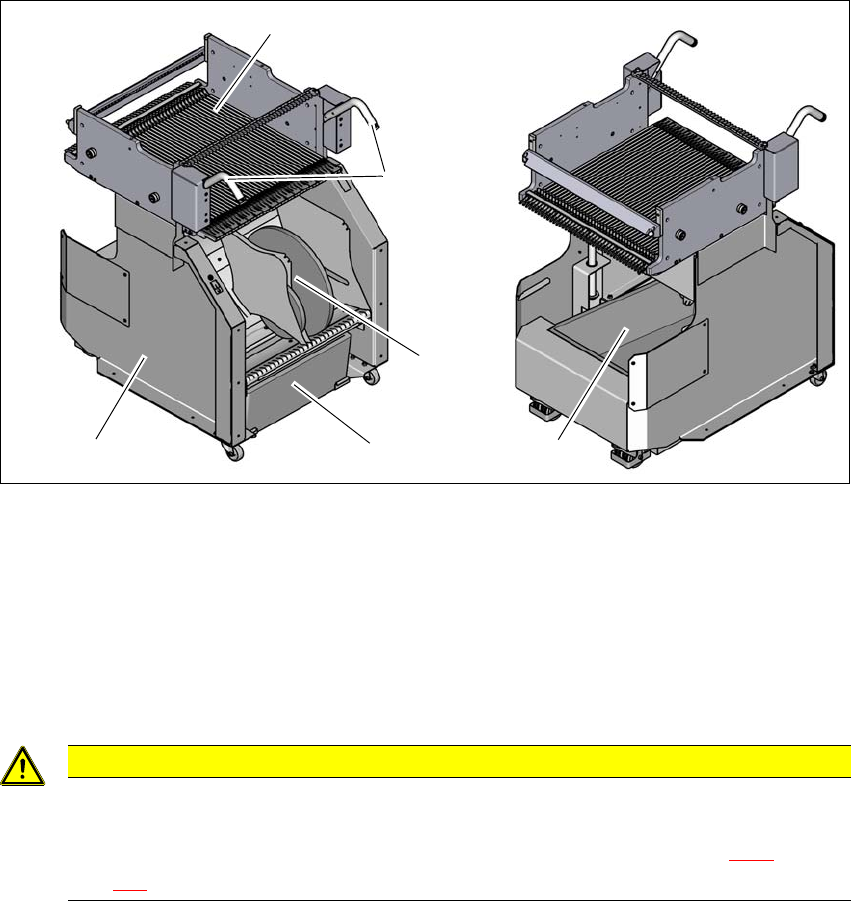

Rys. 3.9 - 2 Wózek na podzespoły elektroniczne, seria SIPLACE TX, widok z przodu i z tyłu
(1) Stół na podzespoły elektroniczne z 40 ścieżkami
(2) Uchwyty
(3) Pojemnik na odpady taśmy
(4) Pojemnik na taśmy z rolkami taśmy 13˝
(5) Podwozie
3
OSTROŻNIE
Przestrzegać instrukcji bezpieczeństwa!
Przy wyciąganiu pojemnika na odpady taśmy z wózka na podzespoły elektroniczne
należy przestrzegać instrukcji bezpieczeństwa, podanych w rozdziale 5.8.2
, strona
252
(1)
(2)
(3)
(4)
(3)
(5)
