3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX 3.9 Wózek na podzespoły elektroniczne Od wersji oprogramowania 7 14.0 12/2020 170 3.9.3 Znaczniki na wózku na podz espoły elektroniczne z serii SIP LACE TX 3…
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.9 Wózek na podzespoły elektroniczne
169
3.9.2 Dane techniczne
3
3
Długość x szerokość 727 × 592mm
Wysokość stołu na podzespoły 890 mm przy wysokości transportera płytek
drukowanych 900 mm
920 mm przy wysokości transportera płytek
drukowanych 930 mm
940 mm przy wysokości transportera płytek
drukowanych 950 mm
Liczba stanowisk 40 (na moduły podajnikowe taśmy SmartFe-
eder 8 mm X)
Ciężar
Bez modułów podajnikowych
Z modułami podajnikowymi na wszystkich sta-
nowiskach
80 kg
140 kg
Średnica rolki taśmy
Pojemnik na taśmy
Opcjonalnie w dwóch rzędach
do 330,2 mm (13˝)
do 177,8 mm (7˝)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.9 Wózek na podzespoły elektroniczne Od wersji oprogramowania 714.0 12/2020
170
3.9.3 Znaczniki na wózku na podzespoły elektroniczne z serii SIPLACE TX
3

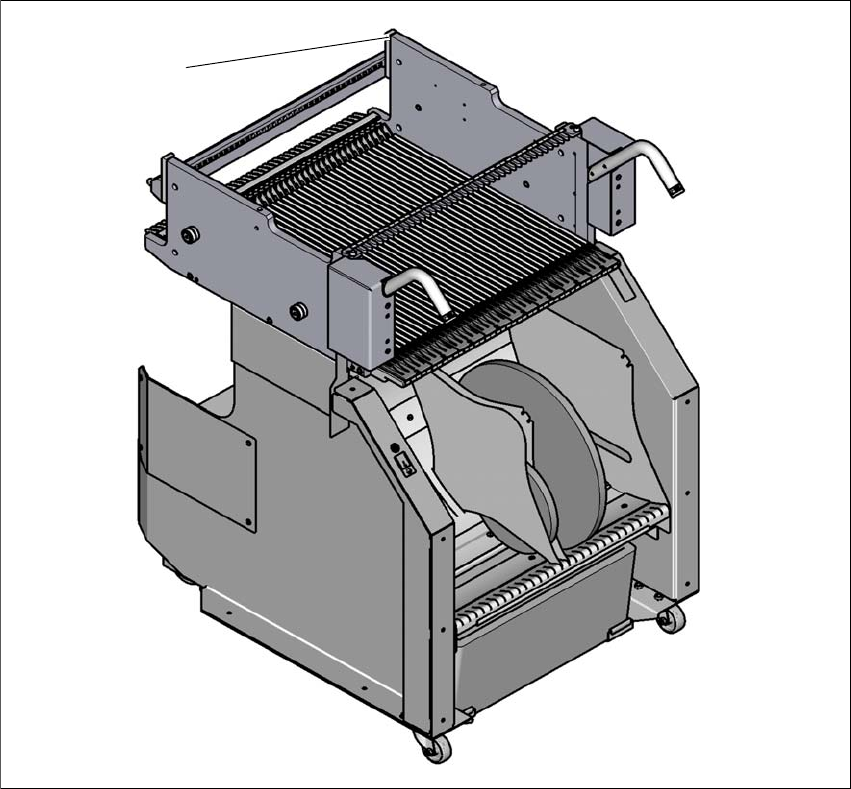

Rys. 3.9 - 3 Znaczniki na wózku na podzespoły elektroniczne z serii SIPLACE TX
(1) Znaczniki na wózku na podzespoły elektroniczne
Po zadokowaniu wózka na podzespoły elektroniczne z serii SIPLACE TX maszyna wymierza
znaczniki wózka na podzespoły elektroniczne.
W przypadku podzespołów elektronicznych o długości krawędzi mniejszej niż 0,5 mm, a więc po-
dzespołów elektronicznych 0402 i mniejszych, podczas konfiguracji uzbrojenia lub naciskania
przycisku Start po odbiorze ze stołu lub przenośnika następuje określenie położenia elementu
elektronicznego względem kieszeni taśmy.
(1)
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.9 Wózek na podzespoły elektroniczne
171
3.9.4 Stół na podzespoły elektroniczne SIPLACE serii TX
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie. Moduł podajnikowy przesuwa się przy wsuwaniu na prowadnicy aż do listwy oporowej.
W otwór centrujący na listwie oporowej wchodzi kołek centrujący „przedni” modułu podajnikowego
X. Jednocześnie zapadka blokująca stołu na podzespoły elektroniczne blokuje się w rolce ryglu-
jącej modułu podajnikowego. Kołek centrujący „tylny” na górnej powierzchni modułu podajniko-
wego wchodzi w wycięcie listwy centrującej.
3
Rys. 3.9 - 4 Stół na podzespoły elektroniczne, SIPLACE seria TX, widok od tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (Ωprofil)
(3) Listwa centrująca na kołek ustalający „tylny” do modułów podajnikowych X
(4) Otwory ustalające
(5) Listwa ograniczająca
(1)
(2)
(3)
(4)
(5)
