4 Ustawienie i uruchomienie Ins trukcja eksploatacji SIPLACE TX 4.4 Infrastruktura miejsca ustaw ienia Od wer sji oprogramowania 7 14.0 12/2020 196 4.4.4 Przegląd bezpieczników czułych 4 Rys. 4.4 - 6 Przegl ą d bezpieczn…
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.4 Infrastruktura miejsca ustawienia
195
4.4.3.6 Przyłączenie do sieci – kabel sieciowy BEZ wtyku (konfiguracja 3)
Do automatu montażowego dołączono kabel sieciowy o długości ok. 5 m BEZ wtyku.
4
4

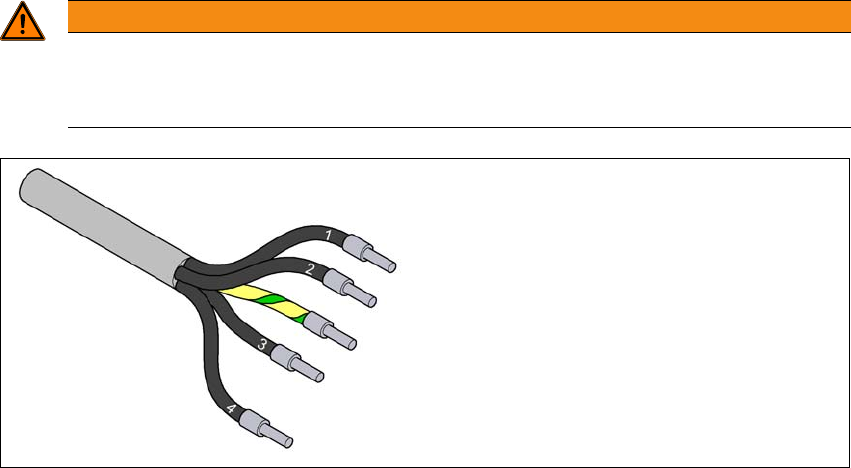

Oznaczenie żył w przewodzie zasilającym
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.4 Infrastruktura miejsca ustawienia Od wersji oprogramowania 714.0 12/2020
196
4.4.4 Przegląd bezpieczników czułych
4

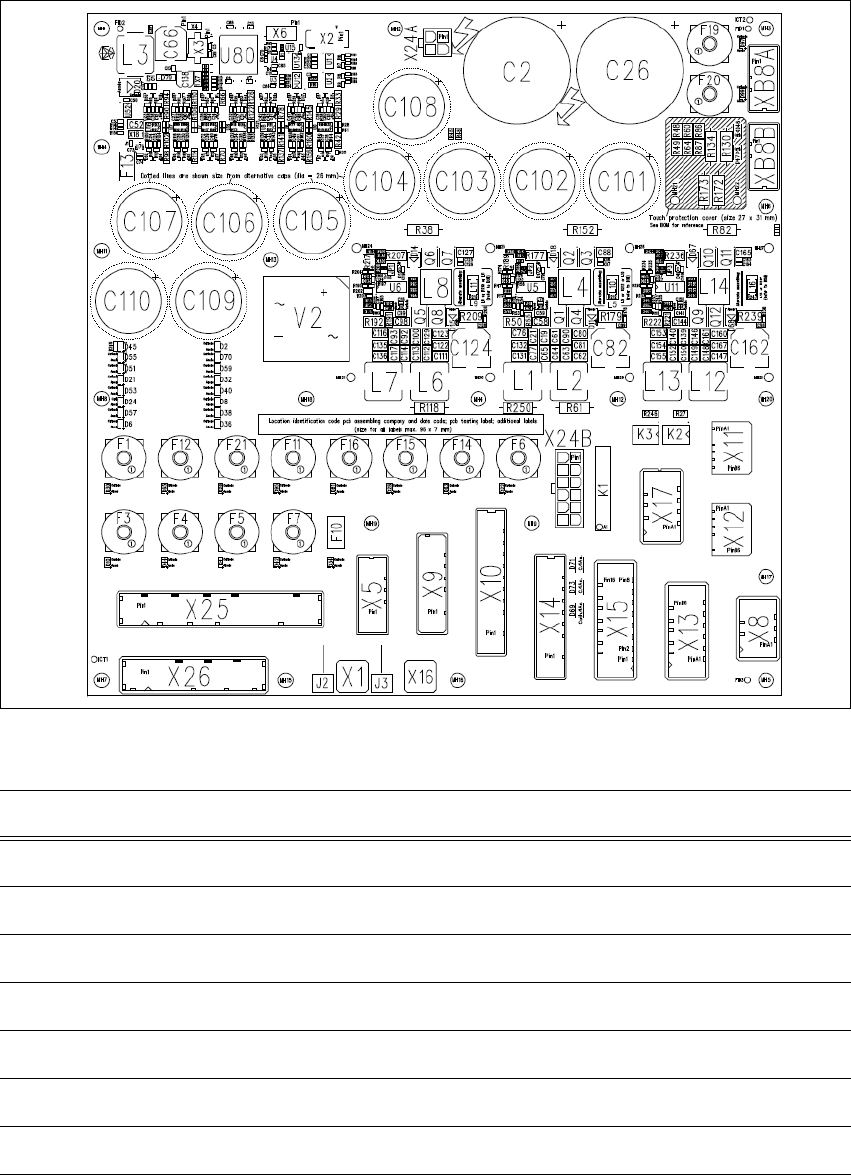

Rys. 4.4 - 6 Przegląd bezpieczników czułych
4
Bezpiecznik Komponent Prąd Napięcie [V]
F1 Shuttle 6,3 AT 42
F3 Shuttle & Option 6,3 AT 24
F4 Distributor 4,0 AT 24
F5 Monitor 1&2 /CIN 6,3 AT 24
F6 MGCU Supply 6,3 AT 42
F7 Conveyor control 6,3 AT 24
F10 Internal Polyfuse 24
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.4 Infrastruktura miejsca ustawienia
197
F11 CSB Signal 6,3 AT 24
F12 CSB Supply 6,3 AT 24
F13 Diagnostic Supply 3,0 (SMD) 24
F14 Gantry/Head 1 6,3 AT 42/24
F15 Gantry/Head 2 6,3 AT 42/24
F16 Conveyor Drives 10,0 AT 42
F19 Gantry 1 6,3 AT 160
F20 Gantry 2 6,3 AT 160
F21 Vision (not used) 6,3 AT 42
F31 FCU 1 16 AC
(external)
27,5
F32 FCU 2 16 AC
(external)
27,5
F33 Station PC 10 AC
(external)
27,5
Bezpiecznik Komponent Prąd Napięcie [V]
