Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie Od wersji oprogramowania 714.0 12/2020 4.5 Ustawienie automatu 199 4.5.2 Demontaż zabezpieczeń transportowych port ali Portale są za bezpieczone zabezpi ecze…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
198
4.5 Ustawienie automatu
4.5.1 Montaż zespołów nabudowanych
Podczas dostawy automatu monitor i lampki sygnalizacyjne są zdemontowane. Aby zamontować
lampki sygnalizacyjne i monitory, wykonać niżej opisaną procedurę.
4.5.1.1 Montaż lampki sygnalizacyjnej
Lampkę sygnalizacyjną należy włożyć w uchwyt na tyle, aby rurka lampki weszła dostatecz-
nie głęboko w uchwyt.
Nieco wyciągnąć wtyk z oprawy lampki.
Przyłączyć wtyk na dole górnej części lampki.
Obrócić lampkę sygnalizacyjną, aż się zablokuje.
4.5.1.2 Montaż monitorów
Zamocować monitor do uchwytu monitora dwoma wkrętami mocującymi i przyłączyć kable
monitora (zasilania, sygnałowy, USB i uziemienia).
Sprawdzić przyłącza przewodów.
Zabezpieczyć kable monitora uchwytem odciążającym przy monitorze.
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.5 Ustawienie automatu
199
4.5.2 Demontaż zabezpieczeń transportowych portali
Portale są zabezpieczone zabezpieczeniami transportowymi, po jednym w kierunku X i Y. Po
transporcie automatu usunąć te zabezpieczenia.
4.5.2.1 Usuwanie zabezpieczenia transportowego osi X
4

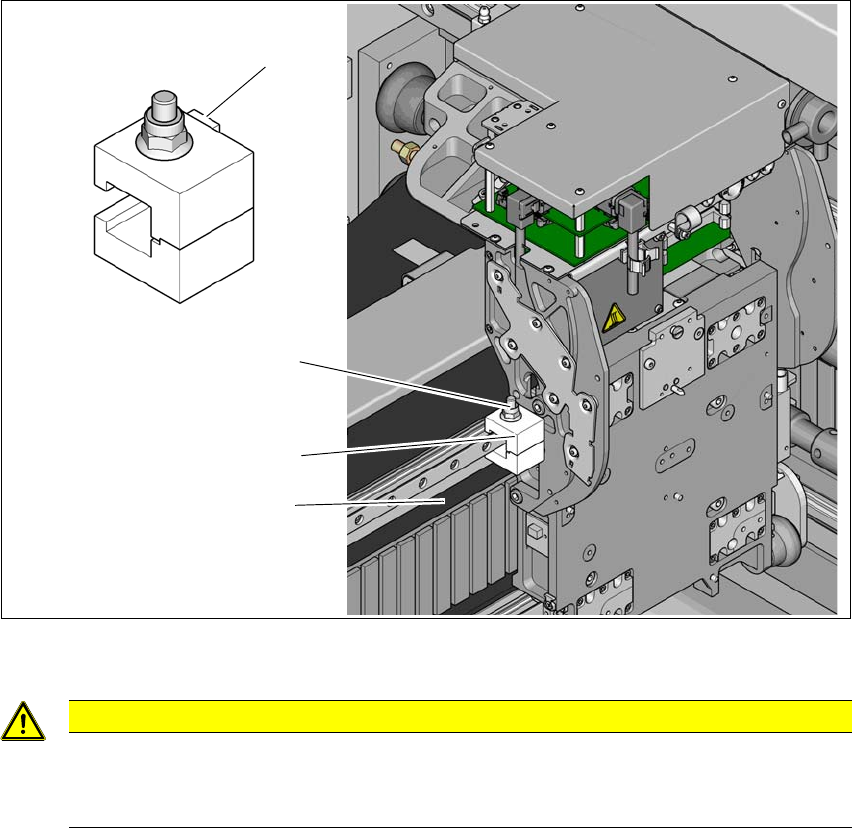

Rys. 4.5 - 1 Zabezpieczenie transportowe osi X
4
Odkręcić śrubę (1) zabezpieczenia transportowego (2) tak, aby można je było swobodnie
zdjąć z prowadnicy liniowej.
4
OSTROŻNIE
Nie uszkodzić skali!
Skala znajduje się pod zabezpieczeniem transportowym (2).
Uważać, aby nie uszkodzić skali (3) pod zabezpieczeniem transportowym.
(1)
(3)
(2)
(4)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
200
4.5.2.2 Usuwanie zabezpieczenia transportowego osi Y
4

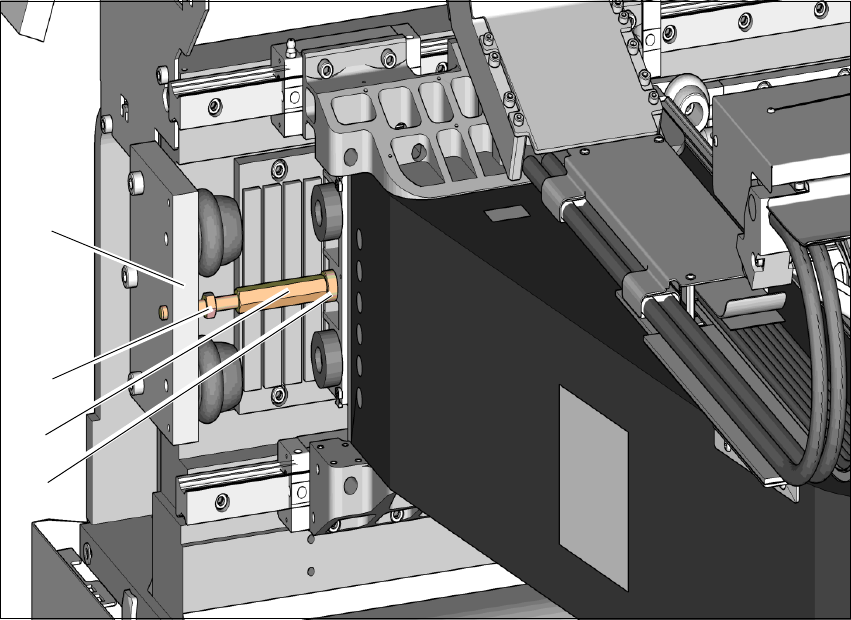

Rys. 4.5 - 2 Zabezpieczenie transportowe osi Y
Odkręcić nakrętkę zabezpieczającą (2) zabezpieczenia transportowego (3) płyty buforu (1)
ogranicznika końcowego.
Odkręcić nakrętkę zabezpieczającą (2) na 20–30 mm od płyty buforu (1).
Zdjąć zabezpieczenie transportowe (3) kluczem płaskim 13 z portalu (4) i wykręcić zabezpie-
czenie transportowe (3). Zwracać uwagę na prawidłowy kierunek obrotu, aby nie uszkodzić
gwintu.
Przesunąć portal na bok.
Całkowicie odkręcić zabezpieczenie transportowe od płyty buforu.
Zachować zabezpieczenie transportowe w celu późniejszego użycia. Przed rozpoczęciem
transportu automatu SIPLACE należy ponownie zamontować zabezpieczenia transportowe.
(1)
(3)
(2)
(4)
