4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
208
4.5.6 Ustawienie wysokości transportowej i wypoziomowanie automatu
4.5.6.1 Wysokości przenośników płytek drukowanych automatu
Automat można ustawić na następujące wysokości przenośników płytek drukowanych:
900 mm ± 15 mm 4
930 mm ± 15 mm (wysokość standardowa) 4
950 mm ± 15 mm (wysokość SMEMA) 4
4
4.5.6.2 Narzędzia i środki pomocnicze
Do regulacji wysokości automatu potrzebne są następujące narzędzia i środki pomocnicze:
– klucz dynamometryczny 100–400 Nm, nr kat. 03122973-01
– uchwyt narzędziowy grzechotki przełączalnej 800 mm, nr kat. 03122976-01
– grzechotka przełączalna nasadowa 34 cale 14 × 18, nr kat. 03122977-01
– przedłużka 1/2 cala, nr kat. 03080499-01
– 03122975-01, nasadka imbusowa 19 × 85 mm 34 cale, nr kat. 03122975-01
– 03122979-01 czapka przeciwuderzeniowa UVEX SHORT. Nr kat. 03122979-01
– bit imbusowy rozmiar 14;
– klucz płaski 18mm;
– poziomnica maszynowa (dokładność 0,02 mm/m), nr kat. 00353825-01
– wózek podnośny (specyfikacja – patrz 4.5.5.3 na stronie 207).
– System transportowy na poduszce powietrznej: SIPLACE HSxx, nr art. 00119002-S01
(opcja)
WSKAZÓWKA
Jako wysokość przenośnika płytek drukowanych określamy odległość między górną kra-
wędzią pasa transportowego płytek drukowanych i dolną krawędzią nóżek automatu.
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.5 Ustawienie automatu
209
4.5.7 Ustawienie wysokości przenośnika
Automat stoi na czterech nóżkach.
4

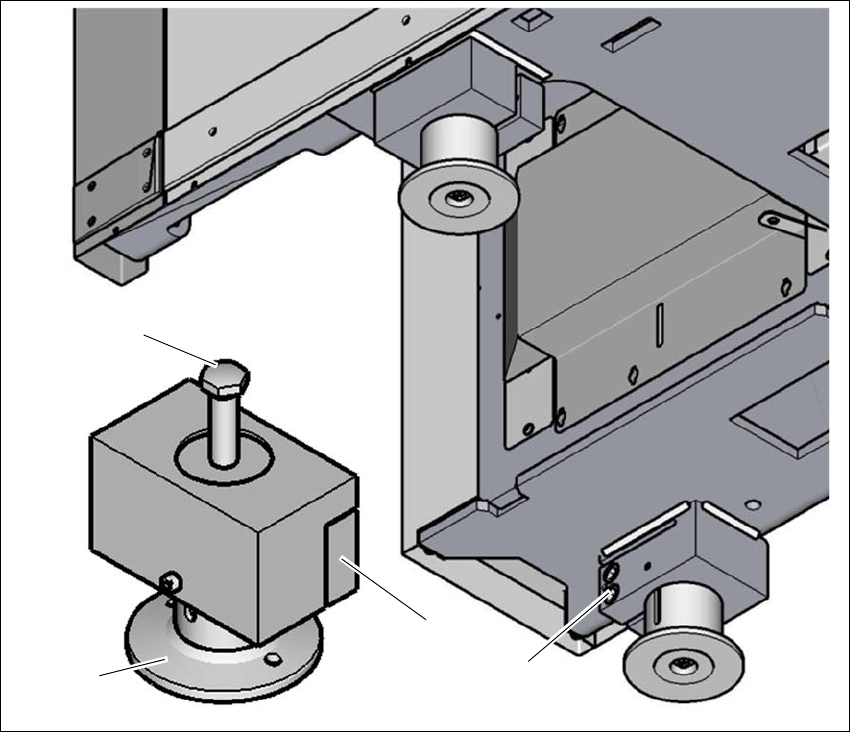

Rys. 4.5 - 5 Ustawienie wysokości przenośnika płytek drukowanych
(1) Śruba regulacji wysokości
(2) Nóżka automatu
(3) Zacisk
(4) Dwie śruby zaciskowe
Odkręcić dwie śruby zaciskowe (4) grzechotką przełączalną nasadową z bitem wkrętarko-
wym imbusowym rozmiar 14.
4
(1)
(4)
(3)
(2)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
210
4
4
Odkręcić trzy pozostałe nóżki automatu (2) w ten sam sposób.
Do zmiany wysokości nóżek automatu (2) przy śrubie regulacyjnej (1) użyć klucza płaskiego
18 mm, aby uzyskać odpowiednią wysokość transportu.
4
Skalibrować automat (patrz rozdział 4.5.7.1, strona 211).
OSTRZEŻENIE
Śruby zaciskowe odkręcać tylko grzechotką przełączalną nasadową
Nie wolno odkręcać śrub zaciskowych kluczem dynamometrycznym. Grozi to obrażenia-
mi ciała.
Do odkręcania śrub zaciskowych używać tylko grzechotki przełączalnej nasadowej
z przedłużką.
OSTRZEŻENIE
Pracować wyłącznie w czapce przeciwuderzeniowej i rękawicach roboczych
Istnieje niebezpieczeństwo odniesienia obrażeń głowy i dłoni.
Pracować wyłącznie w czapce przeciwuderzeniowej i rękawicach ochronnych.
WSKAZÓWKA
Pozycja śruby regulacji wysokości
Po stronie wyjściowej obok sekcji wciągania podzespołów elektronicznych znajdują się
śruby regulacyjne.
Po stronie wejściowej znajduje się jedna śruba regulacyjna, ukryta pod modułem wsu-
wanym zasilania. Pozostałe śruby regulacyjne są, jeżeli zamontowano opcjonalną pom-
pę próżniową, zakryte przez nią i pod spodem.
