5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.3 Włączanie linii SIPLACE Od wersji oprogramowania 714.0 12/2020
230
5

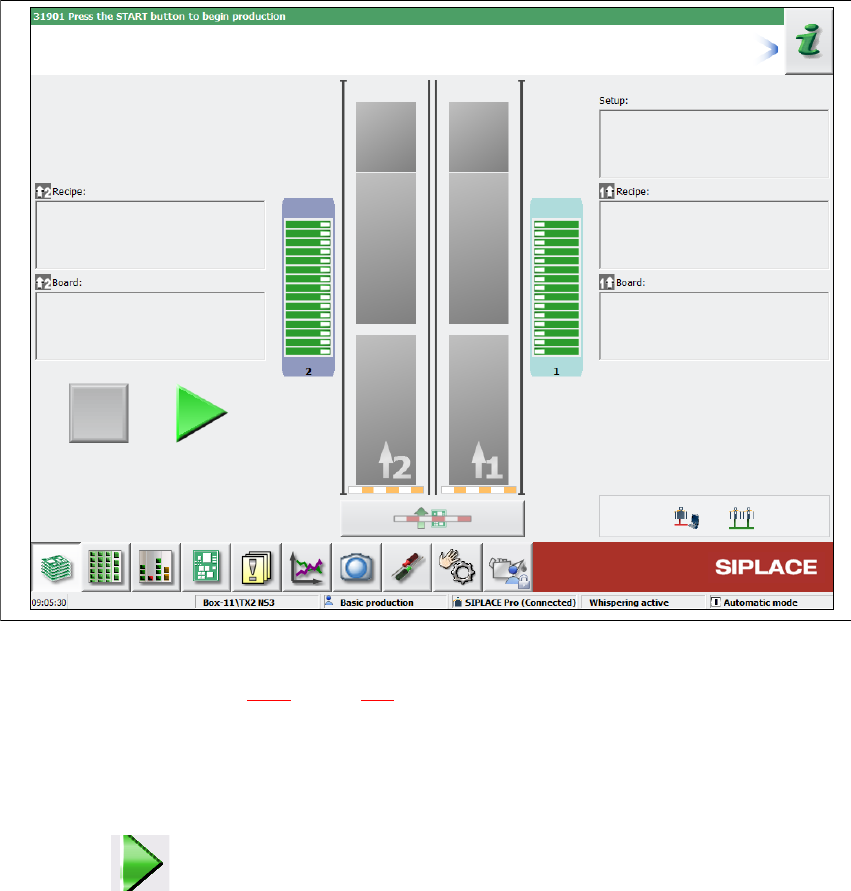

Rys. 5.3 - 1 Widok „Produkcja” po wczytaniu oprogramowania stacji (przykład)
W polu stanu (patrz rozdział 5.5.1, strona 235) podawany jest aktualny stan stanowiska oraz czyn-
ność, którą należy wykonać.
Po wezwaniu "Naciśnij przycisk START" nacisnąć przycisk START.
Zostanie wykonany cykl wzorcowy. Po zakończeniu cyklu wzorcowego stacja jest gotowa do
pracy.
Symbol zostanie wyświetlony (uaktywniony) w części roboczej interfejsu użytkownika.
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.3 Włączanie linii SIPLACE
231
5.3.4 działanie przycisku START
Działanie przycisku START można ustawić.
Otworzyć widok "Kontrola sensorów i funkcji" (patrz rozdział 5.5.3, strona 236).
Dostępne są następujące ustawienia.:
Automatyczne uruchomienie produkcji 5
Ustawienie standardowe.
Naciśnięcie przycisku START powoduje automatyczne uruchomienie produkcji.
Bez zmiany stanu produkcji 5
Na przykład do kalibrowania i testowania automatu.
Po naciśnięciu przycisku Start następuje tylko włączenie sterowania, a nie bezpośrednie urucho-
mienie produkcji.
5
5.3.5 Schemat synoptyczny "Włączanie linii SIPLACE"
Poniższy schemat synoptyczny przedstawia akcje, wykonywane po włączeniu linii SIPLACE.
OSTROŻNIE
Funkcje automatu można uruchamiać bezpośrednio z interfejsu GUI, niezależnie od
ustawienia przycisku Start. Jeżeli sterowanie jest włączone, nie ma potrzeby dodatkowe-
go potwierdzania przyciskiem Start.
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.3 Włączanie linii SIPLACE Od wersji oprogramowania 714.0 12/2020
232
5
Rys. 5.3 - 2 Schemat synoptyczny "Włączanie linii SIPLACE" (Switching on the SIPLACE line)
Komputer stacyjny
Włączanie
Sprawdzanie uzbrojenia
(ustawianie modułów podajniko-
wych)
Programowanie znaczni-
ków
Ładowanie danych pytki drukowanej
Włącz przycisk START
Czekanie na cykl wzorcowania
Wprowadzenie płytki drukowanej
Czekanie na PD
Kontrola uzbrojenia
(jeżeli stół jest oznaczony kolorem czerwonym
ew. zmiana konfiguracji pipet
Kontrola pipet
Znaczniki
OK?
Błąd ścieżki
Uzbrajanie
Sprawdzanie uzbrojenia
Napełnianie ścieżek
Uzbrajanie
Płytki drukowane na ta-
śmę odbiorczą
Kursywa: Realizacja lub sygnalizacja przez
stanowisko
Tak
Tak
Nie
Nie
Zadawanie parametrów
automatu
Asystent pobierania
System programowania zadań
Potwierdzenie przezbrojenia w
Asystencie pobierania
Czcionka pogrubiona: Wykonuje operator
