Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.5 Interfejs użytkownika
239
Otworzy się następujący widok
5

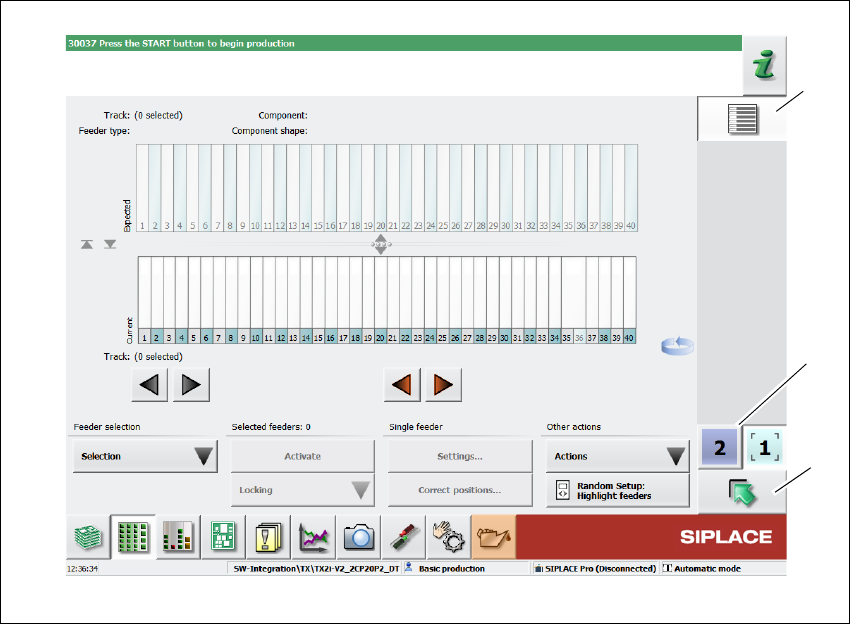

Rys. 5.5 - 4 Interfejs użytkownika w widoku „Stoły” (przykład)
Legenda
(1) Pionowy pasek symboli „Stoły”
(2) Przycisk "Poziom wyżej", aby przejść do poprzedniego widoku (tutaj: Widok "Moduł podajni-
kowy, podzespoły i pipety", patrz poprzedni rysunek)
(3) Przyciski graficzne do bezpośredniego przełączania na inny portal
(1)
(2)
(3)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.5 Interfejs użytkownika Od wersji oprogramowania 714.0 12/2020
240
5.5.5 Ustawienia
W widoku „Ustawienia” można zmieniać różne ustawienia użytkownika, opcje oprogramowania i
opcje automatu.
Na pasku symboli kliknąć "Ustawienia" .

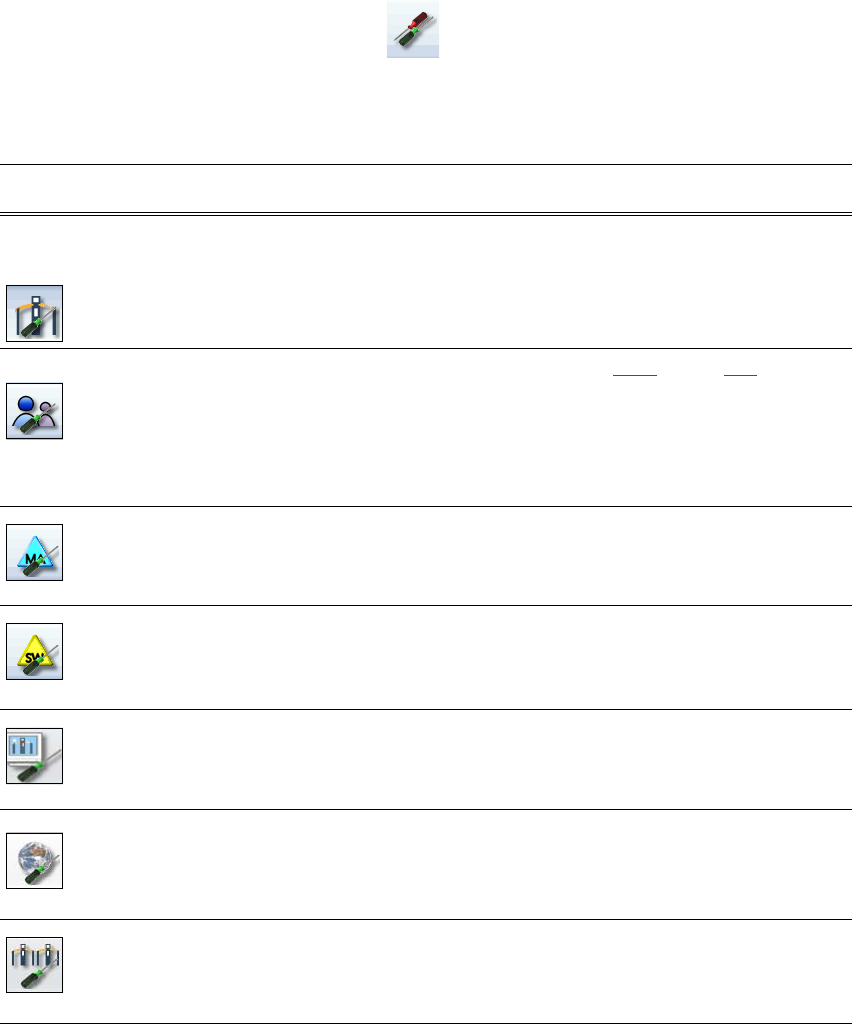

Z prawej strony zostanie wyświetlony dodatkowy pasek symboli. W poniższej tabeli opisane są w
skrócie symbole i ustawienia.
5
Symbol Ustawienia Opis
Ustawienia ma-
szyny
Tylko w poziomach "Produkcja rozszerzona", "Serwis Klienta" lub
"Serwis SIPLACE".
Ustawianie trybu pracy i opcji (np. opcje przesuwu).
Wyłączanie automatu.
Przełączenie na system operacyjny.
Ustawienia
użytkownika
Ustawianie pola obsługi (patrz rozdział 5.3.3
, strona229).
Ustawianie języka. Standardowo można wybrać „Niemiecki”, „An-
gielski” lub „Chiński”. Firma ASM udostępnia do pobrania dodatko-
we wersje językowe.
Dalsze opcje mogą być ustawiane od poziomu obsługi "Produkcja
rozszerzona".
Opcje maszyny Na poziomie obsługi "Produkcja" nie można zmieniać żadnych
opcji.
Konfiguracja opcji automatu.
Opcje oprogra-
mowania
Tylko "Serwis Klienta" lub "Serwis SIPLACE".
Można tu włączać różne funkcje do testowania.
Ustawienia GUI Skontrolować i określić ustawienia GUI.
Przegląd połą-
czonych syste-
mów zewnętrz-
nych
Wyświetlanie wszystkich połączonych systemów zewnętrznych
(np. OIS, SetupCenter). Wyświetlanie stanu połączenia i wykorzy-
stanej pamięci lub kasowanie połączonych systemów.
Sąsiedni automat
montażowy.
Wyświetlanie sąsiednich automatów.
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.5 Interfejs użytkownika
241
5.5.6 Obsługa zorientowana na zastosowanie dzięki oznaczeniom kolorowym
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku "Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku "Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad automatem i
stan jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
