Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy a utomacie Od wersji oprogramowania 714.0 12/2020 5.7 Lampki sygnalizacyjne z buczkiem 247 5.7.1.2 Dwukolorowa lampka sygnalizacyjna (opcjonal na) Rys. 5.7 -…
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 714.0 12/2020
246
5.7 Lampki sygnalizacyjne z buczkiem
5.7.1 Przegląd
Lampki sygnalizacyjne wskazują stany robocze i błędy w działaniu automatu. Buczyk informuje
sygnałem akustycznym o wystąpieniu alarmu. W automatach SIPLACE można zamontować dwu-
albo trójkolorową lampkę sygnalizacyjną. Dany system lampek sygnalizacyjnych (dwu- lub trójko-
lorowy) jest ustawiany w autokonfiguracji, patrz instrukcja instalacji oprogramowania stacyjnego.
5.7.1.1 Trójkolorowa lampka sygnalizacyjne (standard)
Rys. 5.7 - 1 Lampki sygnalizacyjne (trójkolorowe)
L1 Lampka sygnalizacyjna czerwona
L2 Lampka sygnalizacyjna żółta
L3 Lampka sygnalizacyjna zielona
(L2)
(L1)
(L3)
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.7 Lampki sygnalizacyjne z buczkiem
247
5.7.1.2 Dwukolorowa lampka sygnalizacyjna (opcjonalna)
Rys. 5.7 - 2 Lampki sygnalizacyjne stanów pracy (dwukolorowe)
L1 Biała lampka sygnalizacyjna
L2 Lampka sygnalizacyjna zielona
(L2)
(L1)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 714.0 12/2020
248
5.7.2 Wskazania stanu i ich znaczenie

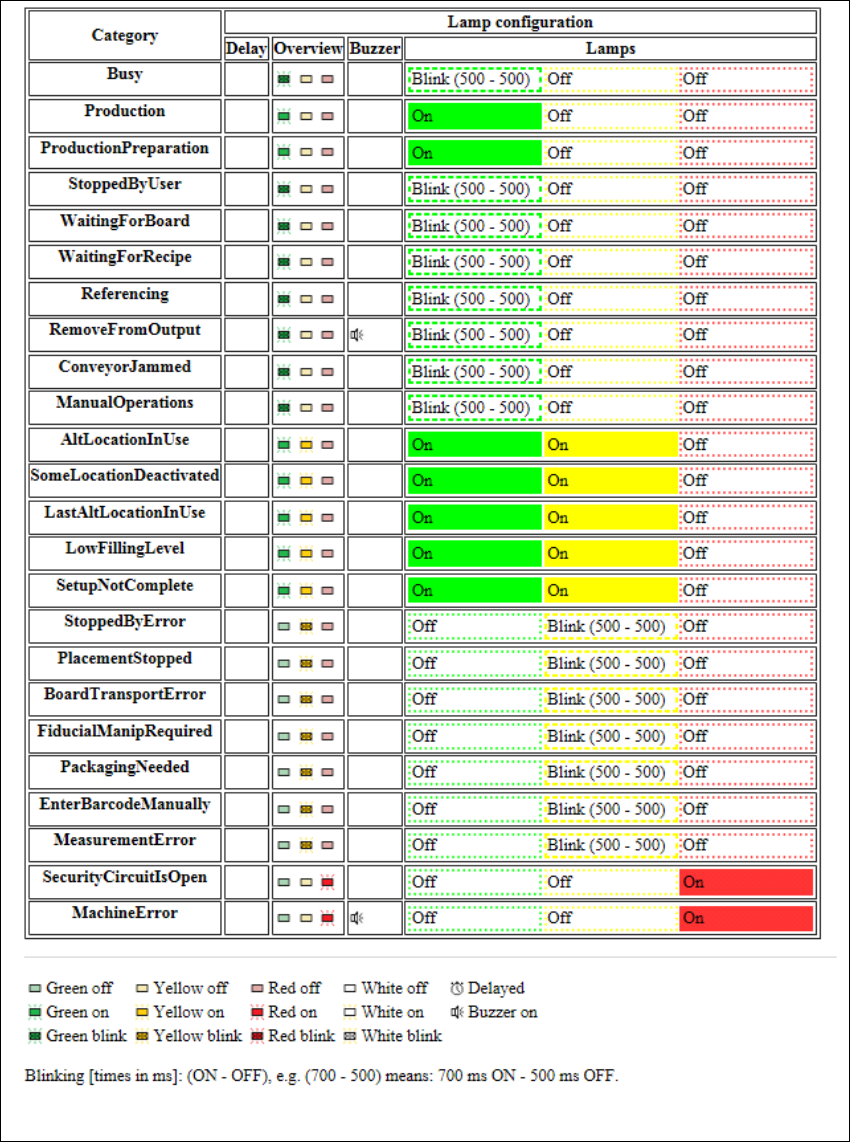

5.7.2.1 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka
Rys. 5.7 - 3 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka
