Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy a utomacie Od wersji oprogramowania 714.0 12/2020 5.7 Lampki sygnalizacyjne z buczkiem 249 5.7.2.2 Konfiguracja trójkolorowej lampki s ygnalizacyjnej z opóź …
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 714.0 12/2020
248
5.7.2 Wskazania stanu i ich znaczenie
5.7.2.1 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka

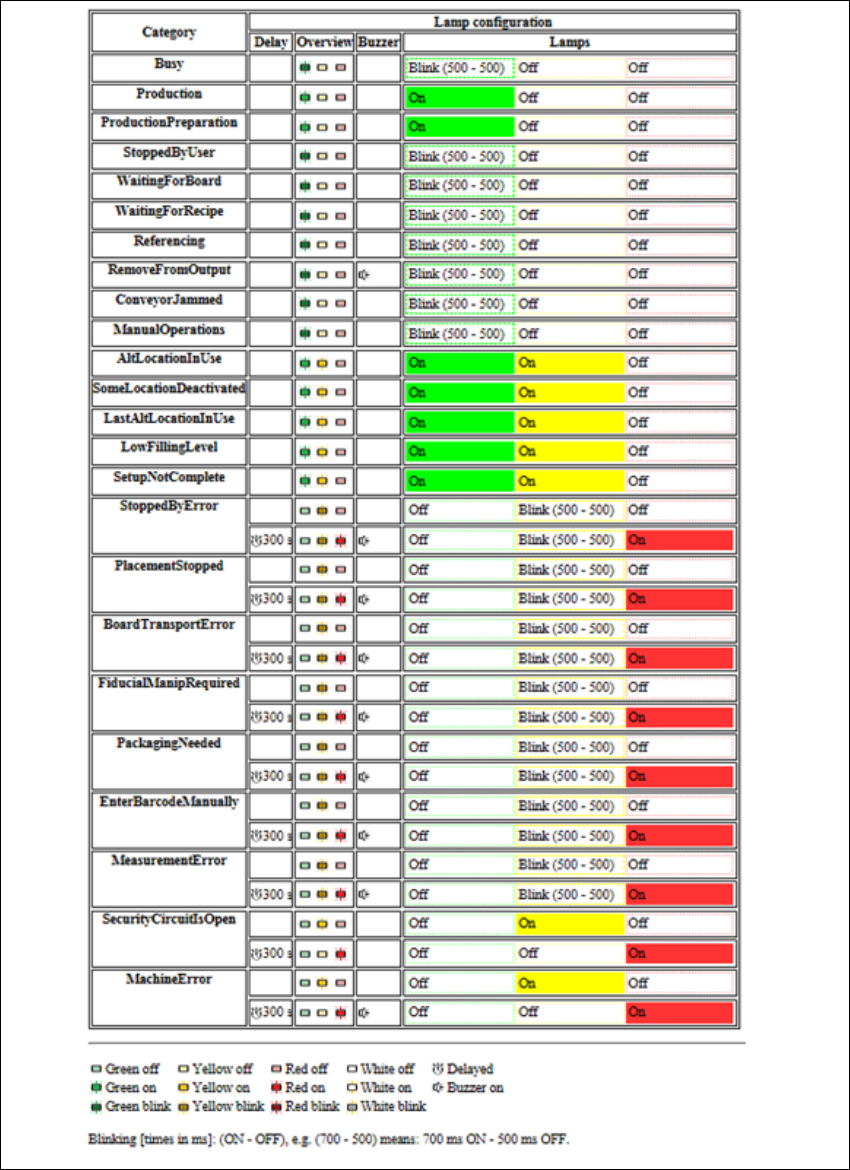

Rys. 5.7 - 3 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.7 Lampki sygnalizacyjne z buczkiem
249
5.7.2.2 Konfiguracja trójkolorowej lampki sygnalizacyjnej z opóźnieniem i buczka
Rys. 5.7 - 4 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 714.0 12/2020
250
5.7.2.3 Konfiguracja dwukolorowej lampki sygnalizacyjnej i buczka (opcjonalnej)
Rys. 5.7 - 5 Konfiguracja dwukolorowej lampki sygnalizacyjnej i buczka
