5 Zadania do wykonania przy automac ie Instrukcja eksploatacji SI PLACE TX 5.10 Uzbrajanie modułów podajniko wych Od wersji oprogramowania 7 14.0 12/2020 258 5.10.3 Wkładanie modułu podajnikowego X 5.10.3.1 Kontrola modu…

Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie

Od wersji oprogramowania 714.0 12/2020 5.10 Uzbrajanie modułów podajnikowych

257

W stanie gotowym do pracy świecą się wskaźniki stanu (poz. 2 na il. 5.10 - 1, strona 256) zielony,

gdy moduł podajnikowy jest zawarty w obecnym wyposażeniu. Jeżeli moduł podajnikowy nie jest

zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.

Moduł podajnikowy jest zaryglowany zapadką w stole na podzespoły elektroniczne i nie można

go wyciągnąć. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następu-

jące czynności:

 Nacisnąć uchwyt pobierania (poz. 1 na il. 5.10 - 1, strona 256). Uchwyt do wyjmowania wy-

skoczy i wskaźnik stanu zgaśnie.

 Odczekać około 1 s, aż blokada (poz. 4 na il. 5.10 - 1, strona 256) zwolni moduł podajnikowy.

 Wyciągnąć moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli

przerwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglowany.

Wskaźnik stanu zapala się na czerwono.

 Zatrzasnąć ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy jest zawarty w obec-

nym wyposażeniu, wskaźnik stanu zaświeci kolorem zielonym, a diody LED będą znów wska-

zywać numer ścieżki i skok.

5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX

5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 714.0 12/2020

258

5.10.3 Wkładanie modułu podajnikowego X

5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem

Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdzić, czy są spełnione na-

stępujące warunki:

 Moduł podajnikowy musi być w nienagannym stanie.

 Sprawdzić przez lekkie naciśnięcie, czy kołyska folii kryjącej (poz. 2 na il. 5.10 - 2, strona 259)

nie zakleszcza się.

 Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na il. 5.10 - 2, strona 259) nie wystę-

pują luźne podzespoły.

 Nacisnąć dźwignię (poz. 4 na il. 5.10 - 2, strona 259) w celu otwarcia okienka odbiorczego

(poz. 3 na il. 5.10 - 2

, strona 259). Okienko odbiorcze zostanie przy tym nieco uniesione.

 Usunąć luźne podzespoły spod okienka odbiorczego.

 Zamknąć okienko odbiorcze (poz. 3 na il. 5.10 - 2), przez cofnięcie dźwigni (poz. 4 na il. 5.10

- 2).

 Usunąć luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-

wiednią dyszą.

WSKAZÓWKA

 Przed wysypaniem podzespołów elektronicznych z modułu podajnikowego należy

opróżnić półkę na podzespoły odpadowe (poz. 5 na il.5.10 - 2

, strona 259).

WSKAZÓWKA

Naprężona folia kryjąca transportuje przy założonej taśmie taśmę dalej i odsłania podze-

społy.

 Nie naciskać dźwigni (poz. 4 na il. 5.10 - 2, strona 259), gdy taśma jest założona.

WSKAZÓWKA

 Jeżeli taśma jest już założona, przyciąć ją równo z przednią krawędzią modułu po-

dajnikowego. Powinny być widoczne jeszcze 2 otwory perforacji.

Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie

Od wersji oprogramowania 714.0 12/2020 5.10 Uzbrajanie modułów podajnikowych

259

 Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzasnąć go.

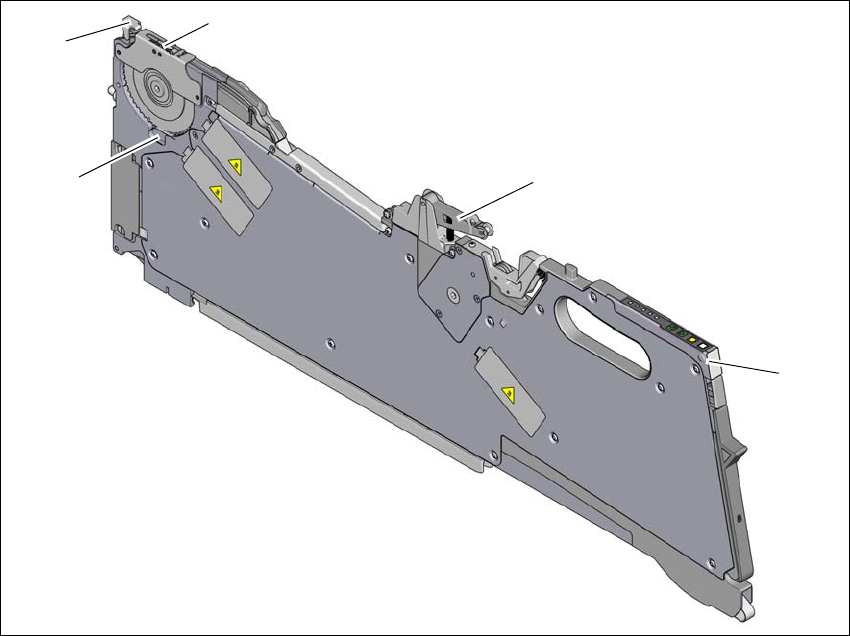

Rys. 5.10 - 2 Kontrola modułu doprowadzającego X przed zastosowaniem

(1) Uchwyt do wyjmowania

(2) Kołyska folii kryjącej

(3) Okienko pobrania

(4) Dźwignia do unoszenia i zatrzaskiwania okienka odbiorczego

(5) Półka na podzespoły odpadowe

(1)

(2)

(3)

(4)

(5)
