5 Zadania do wykonania przy automac ie Instrukcja eksploatacji SI PLACE TX 5.10 Uzbrajanie modułów podajniko wych Od wersji oprogramowania 7 14.0 12/2020 264 Wyciągnąć folię kryjącą z b oku wz dłuż okienka od biorczego…
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.10 Uzbrajanie modułów podajnikowych
263
5

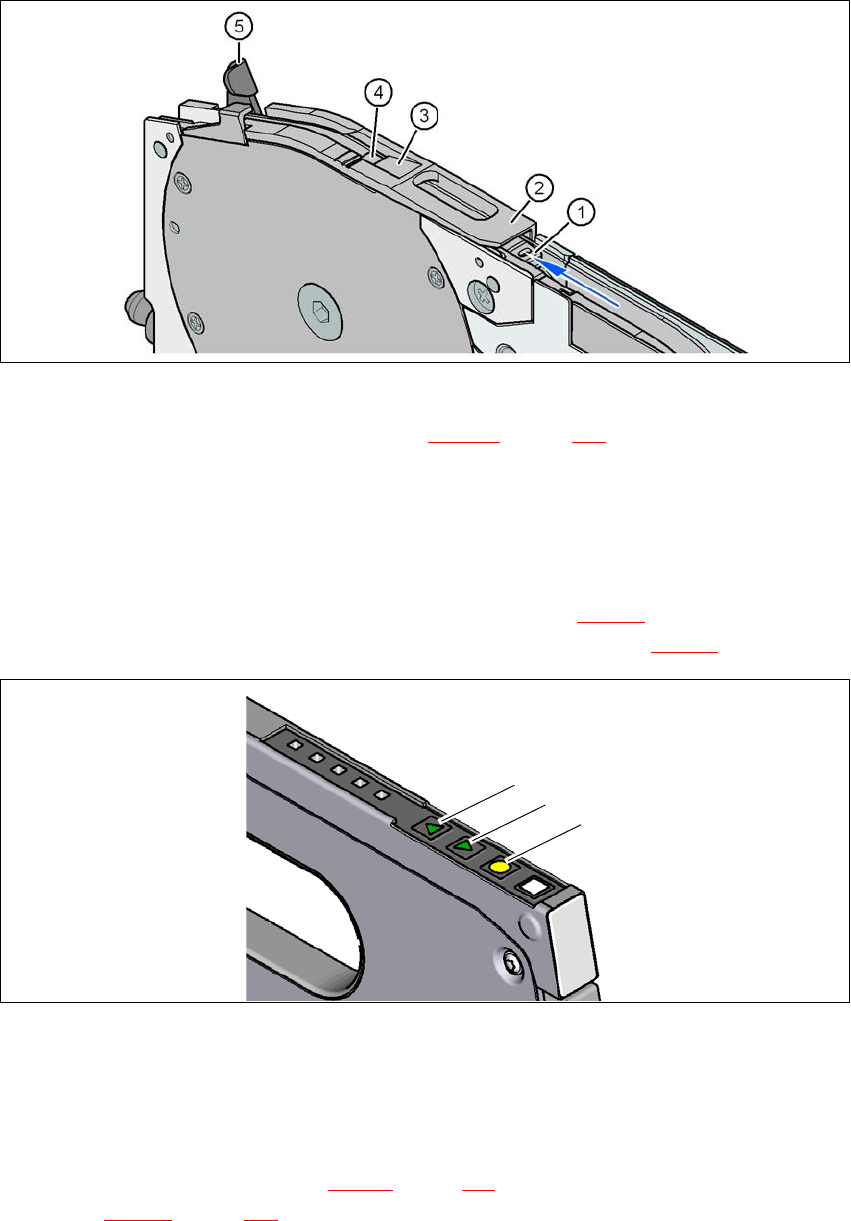

Rys. 5.10 - 5 Okienko odbiorcze modułu podajnikowego taśmy
(1) Wyjmowana wspornik taśmy (patrz rozdział 5.10.4.4, strona 265)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
W polu obsługi naciskać przycisk DO PRZODU (poz. 1 na il. 5.10 - 6) tak długo, aż miejsce
zagięcia folii kryjącej znajdzie się w obszarze odbierania (poz. 4 na il. 5.10 - 5
) podzespołów.
5
Rys. 5.10 - 6 Panel obsługi z wskaźnikami LED
(1) Przycisk NAPRZÓD do transportowania taśmy naprzód
(2) Przycisk WSTECZ do wstecznego transportu taśmy
(3) Przycisk FOLIA do naprężania folii kryjącej
Przesunąć dźwignię (poz. 5 na il. 5.10 - 5, strona 263) do przodu, aby okienko odbiorcze (poz.
2 na il. 5.10 - 5
, strona 263) podnieść w pierwsze położenie blokowania.
(1)
(2)
(3)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 714.0 12/2020
264
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na il. 5.10 - 5, strona 263).
5
Cofnąć dźwignię (poz. 5 na il. 5.10 - 5, strona 263), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na il. 5.10 - 7), aż do kółek pod-
bijających folię (poz. 1 na il. 5.10 - 7
).
5

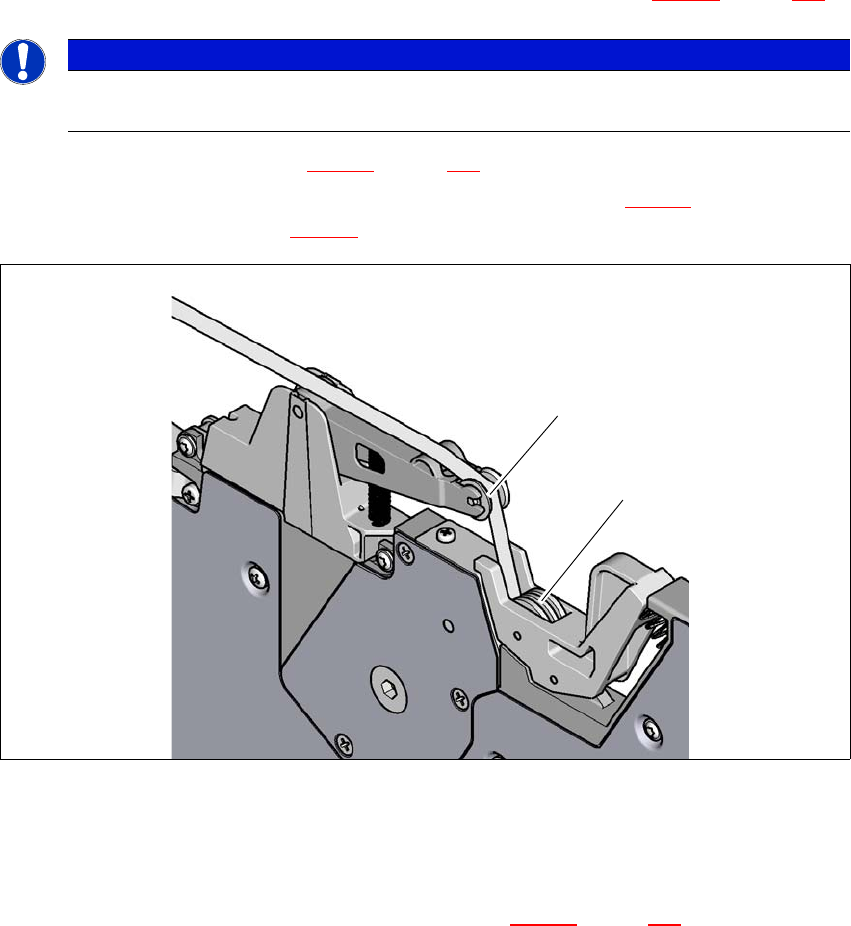

Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na il. 5.10 - 6, strona 263) tak długo, aż folia
kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik na-
pędowy.
Uciąć taśmę równo z przednim końcu modułu podajnikowego.
WSKAZÓWKA
Opuścić okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ścią-
gającą.
(1)
(2)
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.11 Konieczność zwracania uwagi na wskazania na module podajnikowym
265
5.10.4.4 Czujniki splotu
W modułach SIPLACE SmartFeeder można dodatkowo zainstalować czujniki splotu.
Dostępne są także modele SIPLACE SmartFeeder z już zainstalowanymi czujnikami splotu (patrz
rozdział 3.8
, od strony 155).
5.10.5 Uzbrajanie SIPLACE Smart Feeder w podzespoły elektroniczne
Obsługę i uzbrajanie opisano w Job Guides do SIPLACE SmartFeeder X /Xi.
5.11 Konieczność zwracania uwagi na wskazania na
module podajnikowym
5

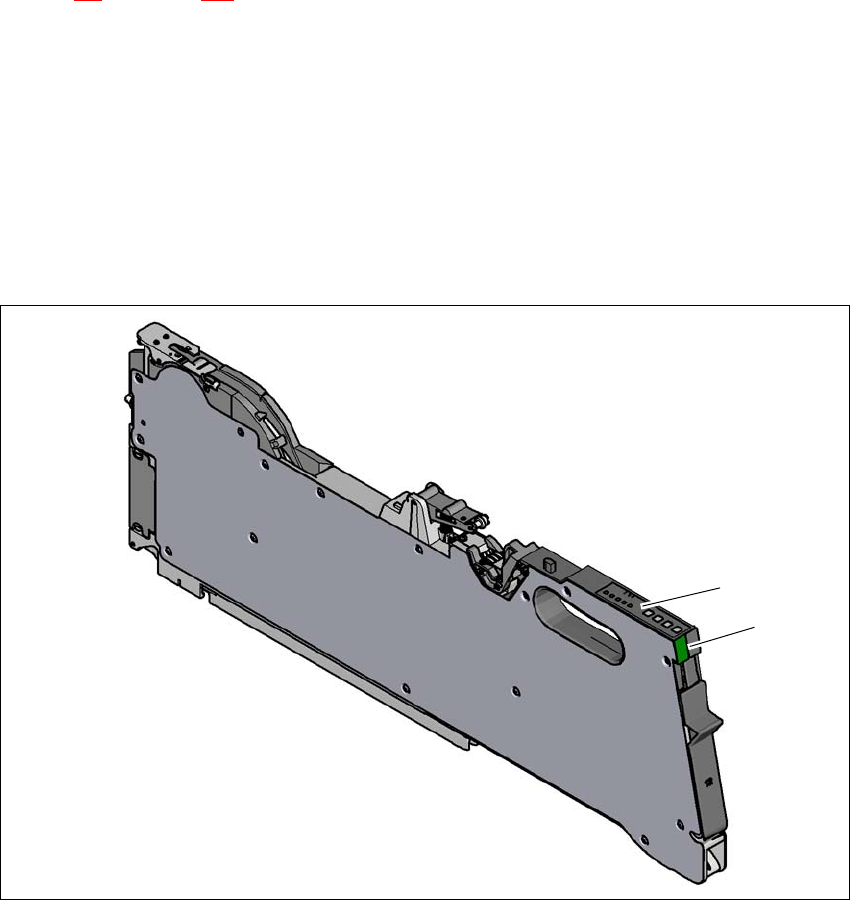

Rys. 5.11 - 1 SIPLACE SmartFeeder X
(1) Pole obsługi - wskazania LED
(2) Wyświetlacz stanu
(2)
(1)
