6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE TX 6.1 Zmieniacz pipet Od wersji oprogramowania 714.0 12/2020 282 6.1.2.3 Magazynek pipet z 20 garażami do pipe t 20xx 6 Rys. 6.1 - 6 Magazynek pipet do pipet 20xx z …
Instrukcja eksploatacji SIPLACE TX 6 Rozszerzenia stacji
Od wersji oprogramowania 714.0 12/2020 6.1 Zmieniacz pipet
281
6.1.2.2 Wąski zmieniacz pipet CPP z 3 magazynkami
Wąski zmieniacz pipet z 3 magazynkami stosuje się w modelu SIPLACE TX2i.
Nr kat. 03129201-xx Zmieniacz pipet do TX2i
Nr kat. 03066107-xx Magazynek pipet 20xx z 20 garażami
Nr kat. 03065782-xx Magazynek pipet 28xx z 20 garażami
6
Rys. 6.1 - 5 Wąski zmieniacz pipet do SIPLACE MultiStar z 3 magazynkami
(1) Magazynek pipet do pipet 20xx
(2) Magazynek pipet do pipet 28xx
6
OSTROŻNIE
Ten magazynek pipet stosować tylko razem z MultiStar.
(2)
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE TX
6.1 Zmieniacz pipet Od wersji oprogramowania 714.0 12/2020
282
6.1.2.3 Magazynek pipet z 20 garażami do pipet 20xx
6
Rys. 6.1 - 6 Magazynek pipet do pipet 20xx z 20 garażami - płyta ryglująca otwarta
(1) 20 garaży do pipet 20xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
(2)
(1)
(2)
Instrukcja eksploatacji SIPLACE TX 6 Rozszerzenia stacji
Od wersji oprogramowania 714.0 12/2020 6.1 Zmieniacz pipet
283
6.1.2.4 Magazynek pipet z 9 garażami do pipet 28xx
6

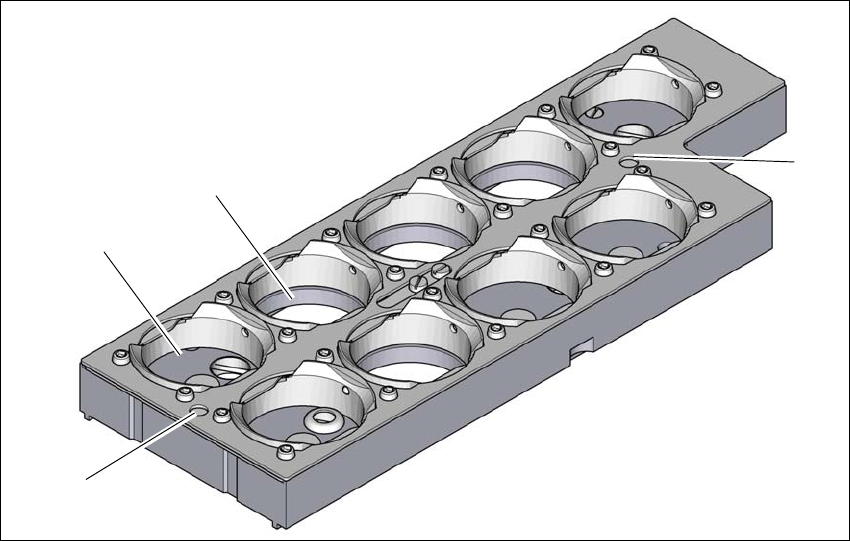

Rys. 6.1 - 7 Magazynek pipet do pipet 28xx
(1) 5 garaży do pipet 28xx o maksymalne długości pipet 12,5 mm
(numery garaży 1, 5, 6, 8 i 9)
(2) 4 garaże do pipet 28xx o maksymalne długości pipet 16,5 mm
(numery garaży 2, 3, , 4 i 7)
(3) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
(1)
(2)
(3)
(3)
