Instrukcja eksploatacji SIPLACE TX 6 Rozszerzenia stacji
Od wersji oprogramowania 714.0 12/2020 6.1 Zmieniacz pipet
295
6.1.5.1 Zbiornik zrzutowy i stacja pipet, TH/CPP (opcjonalnie)
Nr kat. 03112806-xx Zbiornik zrzutowy i stacja pipet, TH/CPP
Do SIPLACE TwinStar oraz SIPLACE CPP z kamerą stacjonarną można zainstalować zbiornik
zrzutowy na podzespoły elektroniczne. Jest on umieszczony obok kamery stacjonarnej.
6

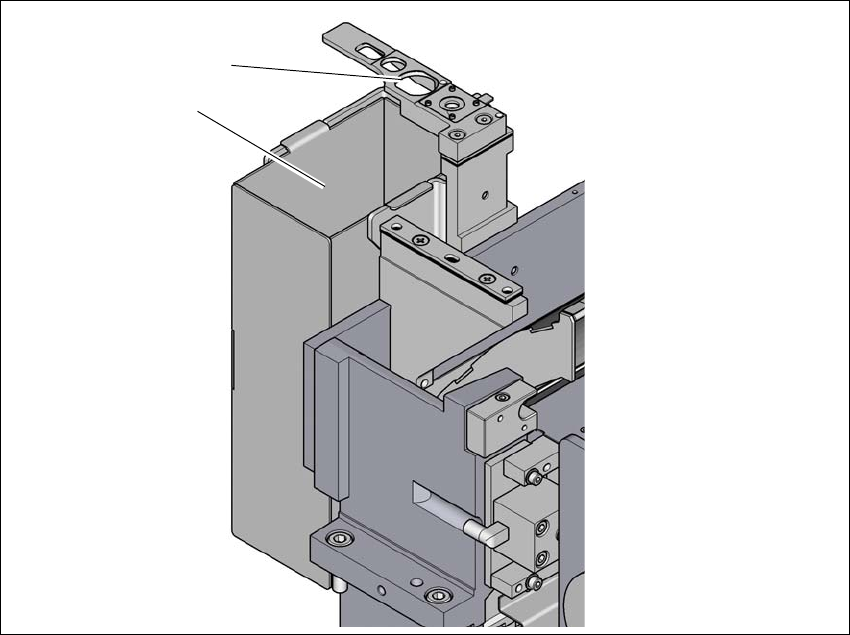

Rys. 6.1 - 15 Zbiornik zrzutowy i stacja pipet TH/CPP
(1) Zbiornik zrzutowy
(2) Stacja pipet
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE TX
6.2 Reject Plate Od wersji oprogramowania 714.0 12/2020
296
6.2 Reject Plate
Nr kat. 03117664-xx Component Desposit (Reject Plate)
Jeżeli system wizyjny wykryje uszkodzone podzespoły elektroniczne, nastąpi ich odłożenie na
Reject Plate. Operator może stamtąd zabrać wadliwe podzespoły elektroniczne.
6

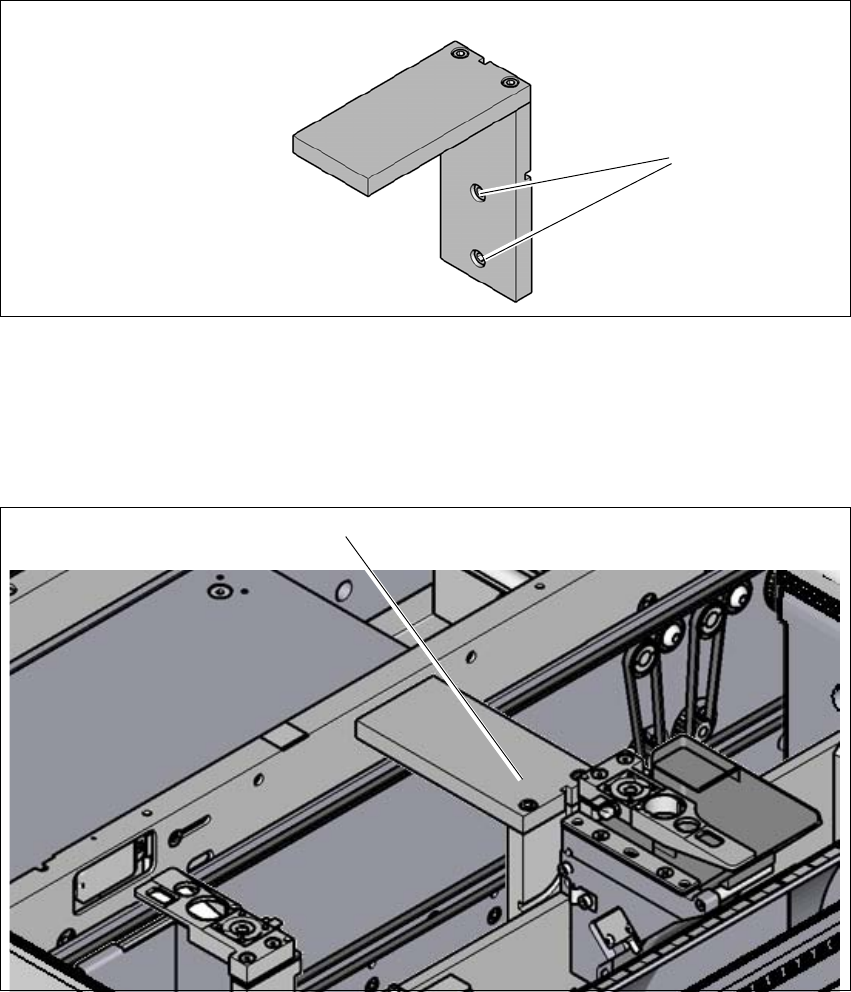

Rys. 6.2 - 1 Component Desposit (Reject Plate)
(1) Śruby mocujące
6.2.1 Pozycja montażowa
6
Rys. 6.2 - 2 Reject Plate – położenie montażowe
(1) Położenie montażowe w automacie
(1)
(1)
Instrukcja eksploatacji SIPLACE TX 6 Rozszerzenia stacji
Od wersji oprogramowania 714.0 12/2020 6.2 Reject Plate
297
6.2.2 Konfiguracja
Po zamontowaniu Reject Plate trzeba ją skonfigurować.
6

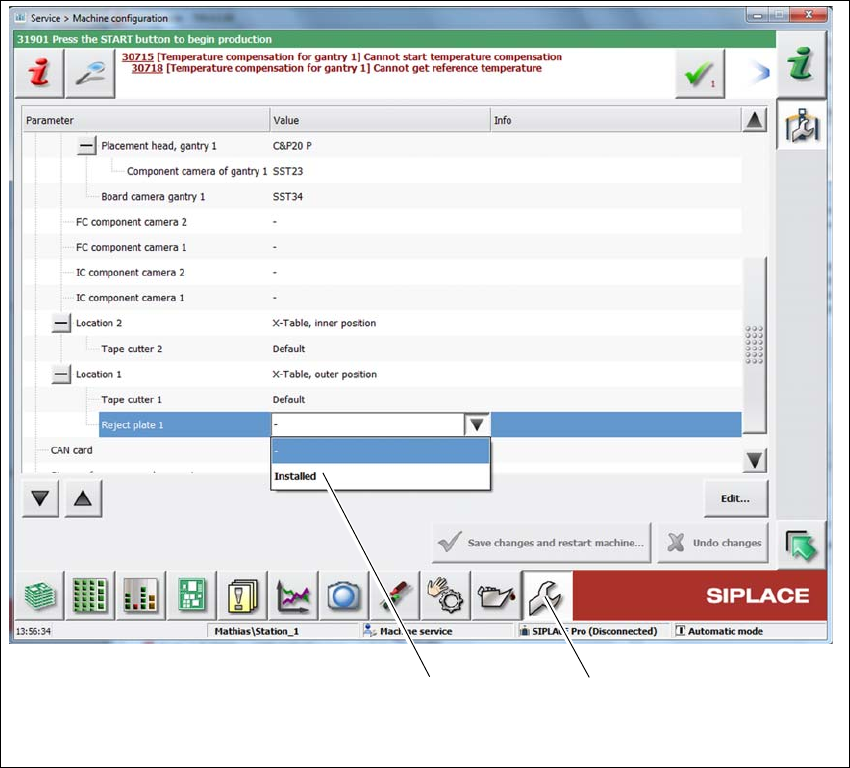

Rys. 6.2 - 3 Konfiguracja – Reject Plate
Wybrać pozycję Service (1)
Wybrać miejsce montażu modułów i w pozycji Reject plate => Installed (2).
(2) (1)
