Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji Od wersji oprogramowania 714.0 12/2020 2.1 Instrukcje bezpieczeństwa 39 2.1.5 Instrukcje bezpieczeńst wa dotyczące magnesów stałych Do silników liniowych o…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.1 Instrukcje bezpieczeństwa Od wersji oprogramowania 714.0 12/2020
38
2
2.1.3.3 Bezpieczeństwo instalacji i urządzeń
Nie wolno podejmować żadnego rodzaju zmian, dopóki nie został jasno ustalony ich wpływ
na działanie całej maszyny!
Ustawianie, przezbrajanie i czynności związane z utrzymaniem stacji mogą być wykonywane
wyłącznie przez odpowiednio przeszkolony personel!
Nie wolno wprowadzać jakichkolwiek zmian w urządzeniach bezpieczeństwa. W szczególno-
ści zabrania się wyłączania funkcji wyłączników ochronnych i demontowania urządzeń za-
bezpieczających.
2.1.4 Instrukcje bezpieczeństwa dotyczące podzespołów laserowych
Dopuszczenie do eksploatacji komponentów objętych klasyfikacją laserów, wygasa, gdy
– widoczne jest uszkodzenie mechaniczne zespołu lub
– zdarzyła się manipulacja w mechanizmach, instalacji optycznej lub osprzęcie elektrycz-
nym podzespołu. Już uszkodzenie lub brak lakieru do zabezpieczania śrub na kompo-
nentach laserowych (na przykład blachy osłonowe, elementy mocujące, potencjometry
regulowane) jest traktowany jako manipulacja przy maszynie.
– Części lasera mogą być wymieniane tylko przez techników serwisowych firmy ASM As-
sembly Systems GmbH&Co.KG lub techników serwisowych użytkownika, przeszkolo-
nych w firmie ASM.
– Naprawy podzespołów laserowych przeprowadzane są wyłącznie fabrycznie przez firmę
ASM Assembly Systems GmbH&Co.KG.
OSTRZEŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automaty montażowe są napędzane elektrycznie. Określone elementy są wciąż pod na-
pięciem sieciowym nawet po wyłączeniu wyłącznikiem głównym i odłączeniu wtyku sie-
ciowego. Wyłączyć automat wyłącznikiem głównym, zabezpieczyć przed ponownym
włączeniem, odłączyć wtyk sieciowy i odczekać 5 minut.
Nieprzestrzeganie wskazówek prowadzi do śmierci, ciężkich obrażeń ciała i/lub znacz-
nych szkód materialnych.
Przed przystąpieniem do prac przy elementach znajdujących się pod napięciem, na-
leży wyłączyć automat wyłącznikiem głównym i odłączyć go od zasilania siecio-
wego.
Skontrolować, czy brak napięcia. W tym celu postępować zgodnie z procedurą w in-
strukcji serwisowej.
Zabezpieczyć automat, zgodnie z opisem w rozdziale 2.8, strona 99 .
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.1 Instrukcje bezpieczeństwa
39
2.1.5 Instrukcje bezpieczeństwa dotyczące magnesów stałych
Do silników liniowych osi X i Y stosowane są silne magnesy stałe.
2
2
2
ZAGROŻENIE
Niebezpieczeństwo dla życia stwarzane przez stałe pola magnetyczne w obrębie auto-
matu!
Jeżeli kołpaki ochronne automatu są otwarte, osobom mającym bierne lub aktywne im-
planty, jak np.
– rozruszniki serca,
– defibrylatory,
– pompy insuliny itd., grozi śmierć.
Zagrożone osoby muszą unikać przebywania w bezpośredniej bliskości automatu.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Osobom posiadającym bierne implanty metalowe (np. płytki, śruby itd.) grozi zmiażdże-
nie.
Jeżeli kołpaki ochronne są otwarte, nie wolno sięgać do wnętrza automatu ani na-
chylać się nad otwartym automatem.
Nie wolno umieszczać metalowych przedmiotów w strefie zagrożenia.
OSTROŻNIE
Utrata danych na skutek silnych pól magnetycznych!
Silne pola magnetyczne grożą zniszczeniem danych na nośnikach lub kartach czeko-
wych.
Nie zbliżać do maszyny nośników danych i kart bankomatowych.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.1 Instrukcje bezpieczeństwa Od wersji oprogramowania 714.0 12/2020
40

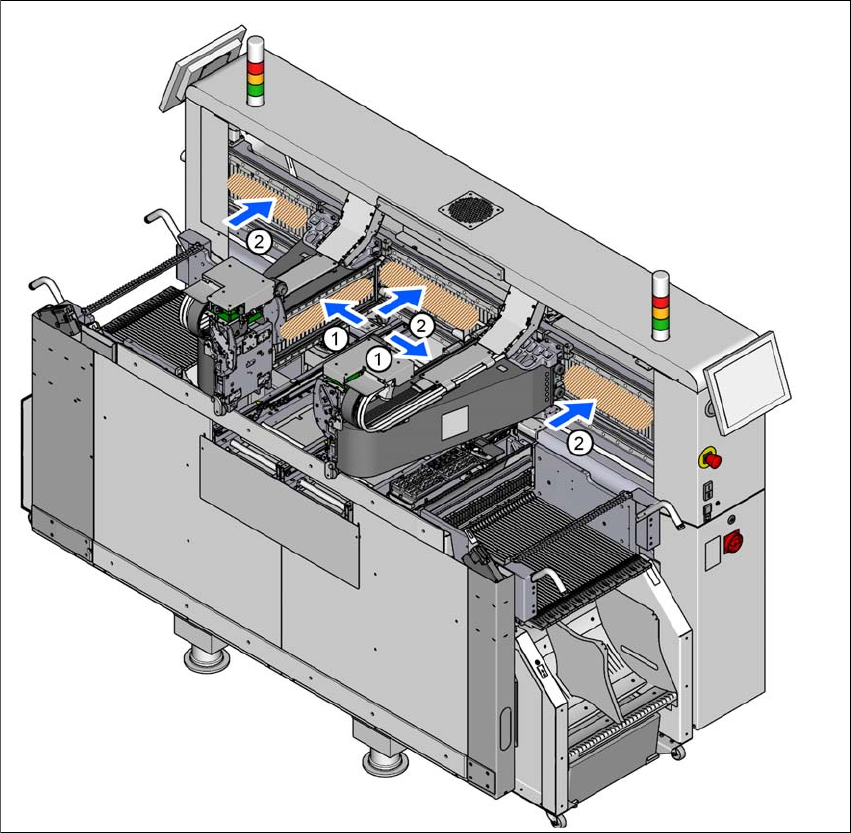

Rys. 2.1 - 1 Położenie magnesów stałych napędów liniowych (przykład SIPLACE TX2i)
(1) magnesy stałe do silników liniowych X
(2) magnesy stałe do silników liniowych Y
Przestrzegać poniższych wskazówek podczas prac przy magnesach stałych:
Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-
tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachować bez-
pieczną odległość od silnika liniowego!
