2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.2 Tabliczki ostrzegawcze Od w ersji oprogramowania 714.0 12/2020 44 Rys. 2.2 - 2 T abliczki ostrzegawcze – miejsce monta ż u modu ł ów 1 (tabliczki stand…
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
43
2.2.1 Tabliczki ostrzegawcze umieszczone na automacie (tabliczki standardowe)

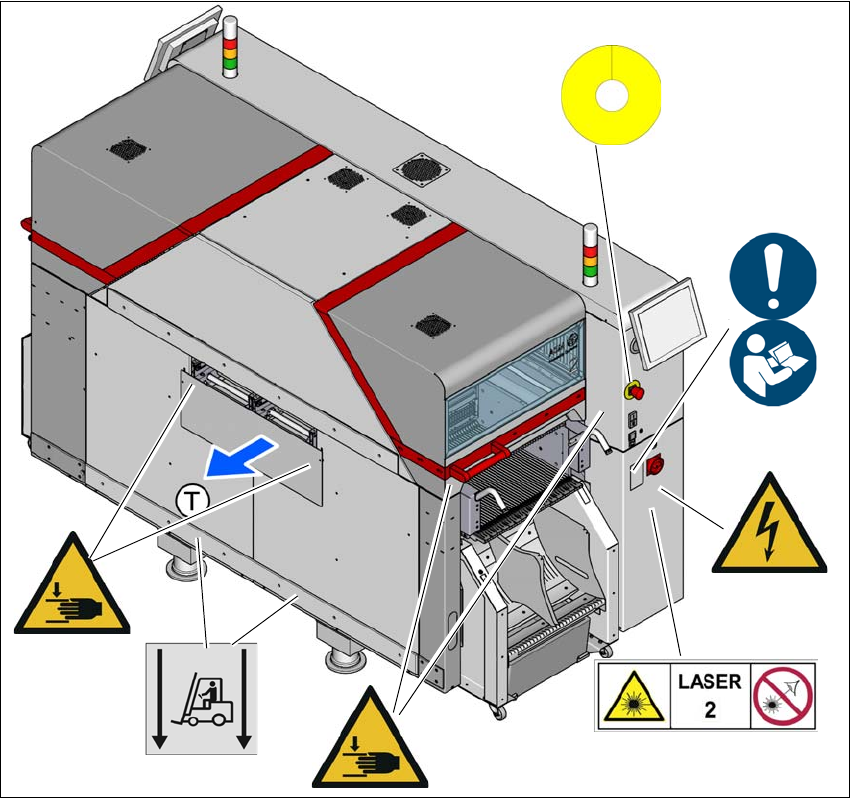

Rys. 2.2 - 1 Tabliczki ostrzegawcze – miejsce montażu modułów 2 (tabliczki standardowe)
(1) Ostrzeżenie – tutaj mocować urządzenia do transportu poziomego (wózki podnośne lub wi-
dłowe)
Poz. M 002, nr katalogowy 03155798-01
Poz. W 024, nr katalogowy 03155346-01
Poz. W 210, nr katalogowy 03233439-01
Poz. W 012, nr katalogowy 03155378-01
Poz. W Laser klasy 2, nr artykułu 03155298-01
(T) Kierunek transportu płytek drukowanych
W 024
W 210
W 024
M 002
W 012
(1)
W Laser klasy 2
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
44

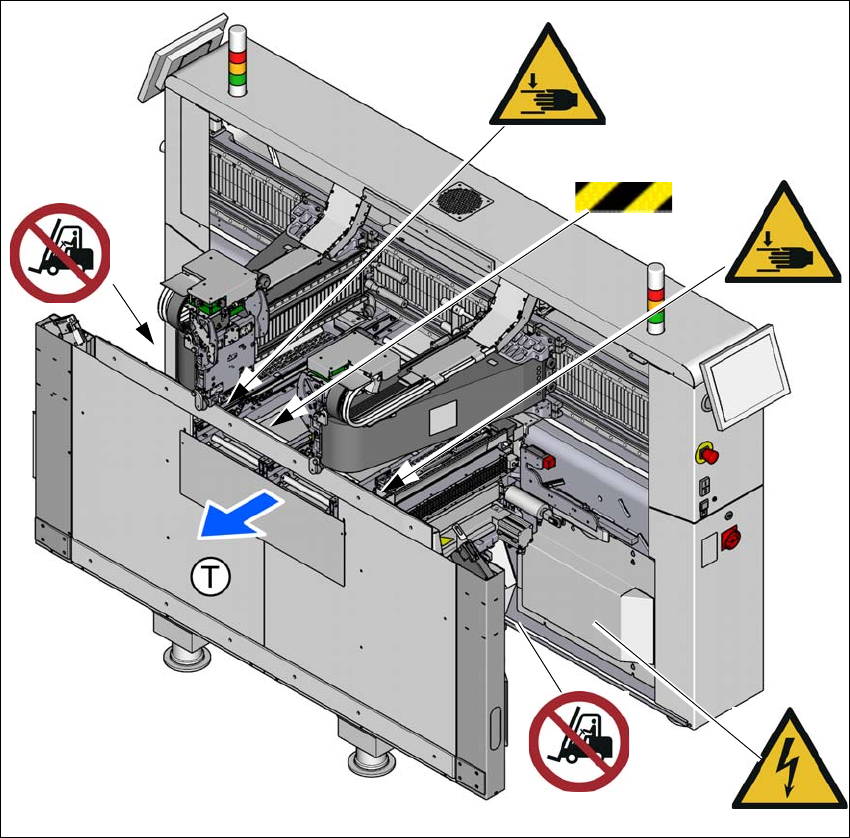

Rys. 2.2 - 2 Tabliczki ostrzegawcze – miejsce montażu modułów 1 (tabliczki standardowe)
Poz. P 006, nr katalogowy - 03155631-01
Poz. W 024, nr katalogowy 03155346-01
Poz. W 012, nr katalogowy 03155378-01
Poz. W 210, nr katalogowy 03233439-01
(T) Kierunek transportu płytek drukowanych
W 210
W 012
P 006
W 024
W 024
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
45
Rys. 2.2 - 3 Tabliczki ostrzegawcze na automacie montażowym (tabliczki standardowe) – przykład SIPLACE TX2i)
(1) Taśmy ostrzegawcze umieszczone wewnątrz na zabezpieczeniu przed sięgnięciem
Poz. P 006, nr katalogowy - 03155631-01
Poz. W 024, nr katalogowy 03155346-01
Poz. W 012, nr katalogowy 03155378-01
(T) Kierunek transportu
Tabliczki ostrzegawcze W 024 umieszczone są na wewnętrznej stronie metalowej osłony.
Taśmę ostrzegawczą umieszczono wewnątrz zabezpieczenia przed sięgnięciem.
1
W 024
W 012
P 006
P 006
W 024
