Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji Od wersji oprogramowania 714.0 12/ 2020 2.2 Tabliczki ostrzegawcze 53 2.2.4.2 T abliczka ostrzegawcza W 204-CN 2 Poz. W 204 na il. 2.2 - 4 , strona 46 , 2.…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
52
2.2.3.8 Miejsca mocowania wideł do transportu wózkiem widłowym lub podnośnym
Poz. 1 na il. 2.2 - 1, strona 43, nr artykułu 03155590-01 lub
Poz. 1 na il. 2.2 - 4
, strona 46, nr artykułu 03155590-01
(Liczba sztuk na automat: 2)
2.2.4 Znaczenie i opis tabliczek ostrzegawczych (w wersji dla Chin)
Dla klientów chińskich poniższe tabliczki są inne niż w wersji standardowej (Rest of world).
2.2.4.1 Tabliczka ostrzegawcza W 209-CN
2
Poz. W 209-CN na il. 2.2 - 4, strona 46 i 2.2 - 5, strona 47, nr katalogowy 03149080-01
(Liczba sztuk na automat: 2)
2
2
2
Miejsca mocowania wideł do transportu wózkiem widłowym lub
podnośnym
Automat montażowy wolno podnosić i transportować tylko w tak
oznakowanych punktach. W przeciwnym razie automat montażo-
wy może się przewrócić.
Automat montażowy wolno podnosić i transportować WY-
ŁĄCZNIE w tak oznakowanych miejscach (od strony wyj-
ściowej automatu). Przeczytać rozdział „Ustawienie i
uruchomienie” na stronie 175 i zastosować się do jego treści.
2
2
2
2
2
2
Tabliczka ostrzegawcza na przycisku ZATRZYMANIA AWARYJ-
NEGO
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
53

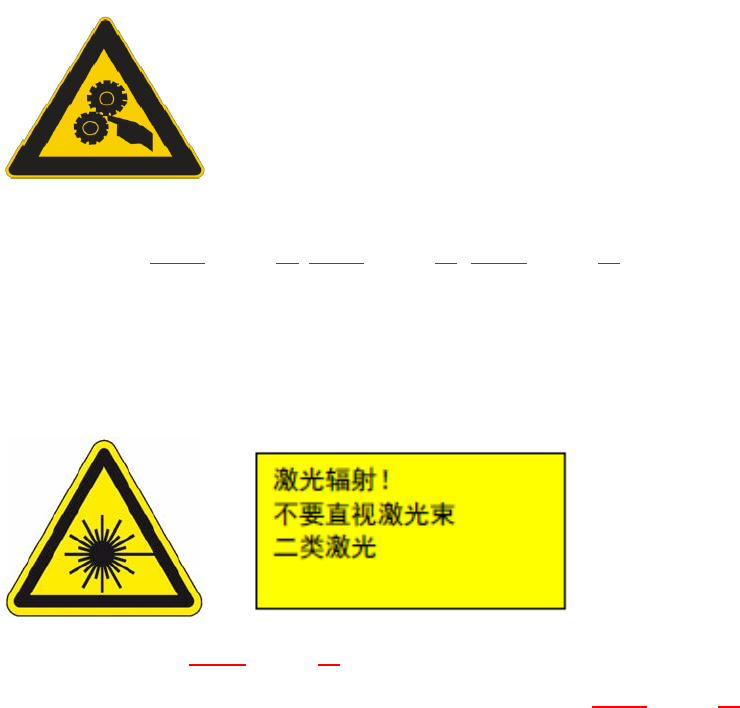

2.2.4.2 Tabliczka ostrzegawcza W 204-CN
2
Poz. W 204 na il. 2.2 - 4, strona 46, 2.2 - 5, strona 47 i 2.2 - 6, strona 48 nr katalogowy 03149290-
01
(Liczba sztuk na automat: 8)
2.2.4.3 Tabliczka ostrzegawcza W 004-CN z tabliczką z napisem „Laser”
2
Poz. W 004-CN na il. 2.2 - 4, strona 46, nr artykułu 03155348-01
Tabliczka tekstowa ostrzegająca o promieniowaniu laserowym na il. 2.2 - 4
, strona 46, nr artykułu
03155432-01 (liczba sztuk na automat: 1)
(Liczba sztuk na automat: 1)
2
2
2
Ryzyko zgniecenia dłoni
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać w obszar pracy pracującego automatu montażo-
wego.
Nie sięgać do wnętrza sąsiedniego automatu montażowego.
2
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
54
2.2.5 Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowa-
nych
Zabezpieczenie przed sięgnięciem przenośnika płytek drukowanych zapobiega sięganiu do pra-
cującego automatu, w przypadku gdy brak tam zamontowanego przedłużenia taśmy wejściowej/
wyjściowej.
Zabezpieczenie przed sięgnięciem jest standardowo zamontowane na taśmie wejściowej i wyj-
ściowej.
2

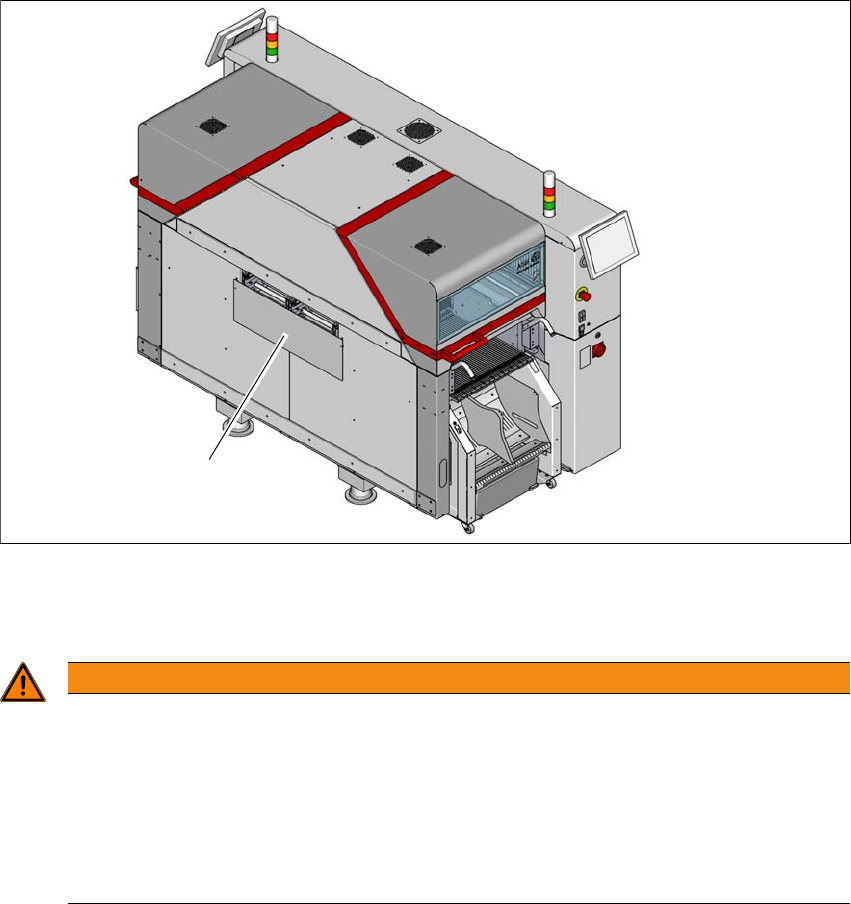

Rys. 2.2 - 7 Zabezpieczenie przed sięgnięciem SIPLACE TX (miejsce montażu modułów 2)
(1) Zabezpieczenie przed włożeniem rąk
2
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia
Brak zabezpieczenia przed włożeniem rąk może przy sięganiu do transportera płytek
drukowanych spowodować urazy ramion i dłoni.
Użytkownik musi zadbać o to, aby zabezpieczenie przed włożeniem rąk było zamonto-
wane.
Automat montażowy SIPLACE TX wolno użytkować wyłącznie z zabezpieczeniami
przed sięgnięciem zamontowanymi na taśmie wejściowej i wyjściowej.
(1)
