Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
69
2.2.13 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna „Kolizja głowicy” na il. 2.2 - 17, nr artykułu 03015392-02
(Liczba sztuk na automat: maksymalnie 2)
2

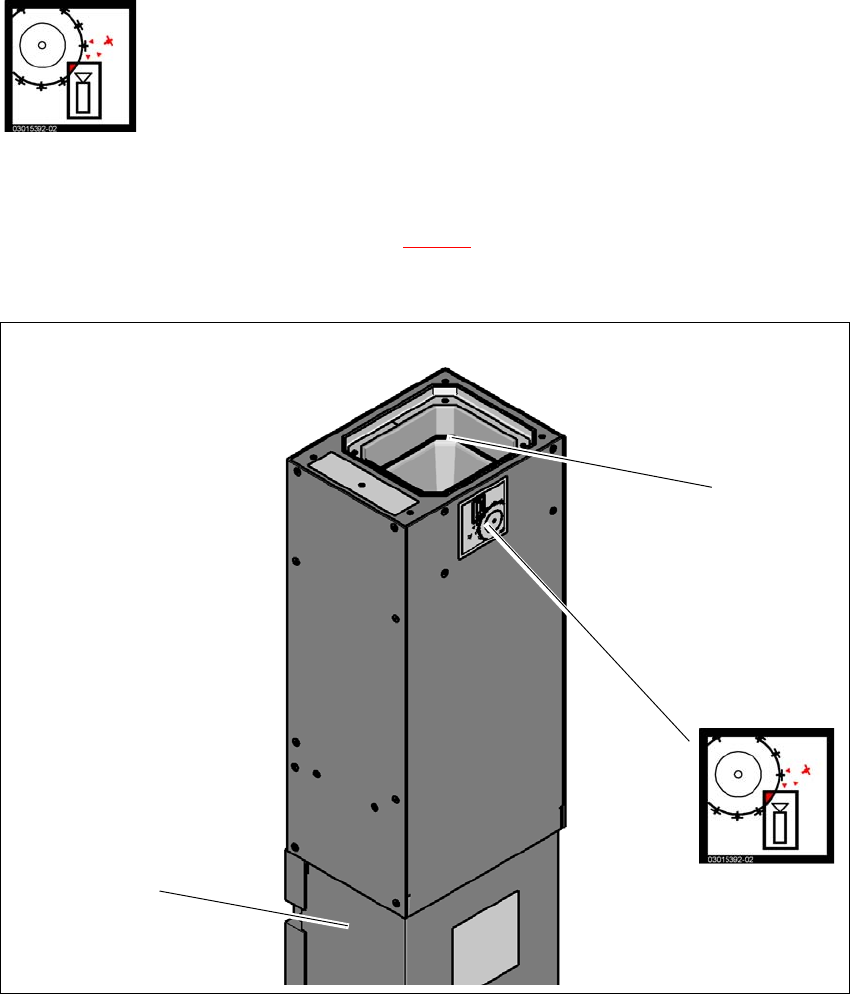

Rys. 2.2 - 17 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
(1) Obudowa kamery
(2) Szklana płyta
(3) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
2
Niebezpieczeństwo kolizji głowicy
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica Speed-
Star koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów elektronicznych typu
33, 55 × 45 oraz typu 25, 16 × 16) głowicy TwinStar.
(3)
(1)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
70
2.2.14 Tabliczki ostrzegawcze na przenośniku płytek drukowanych
2

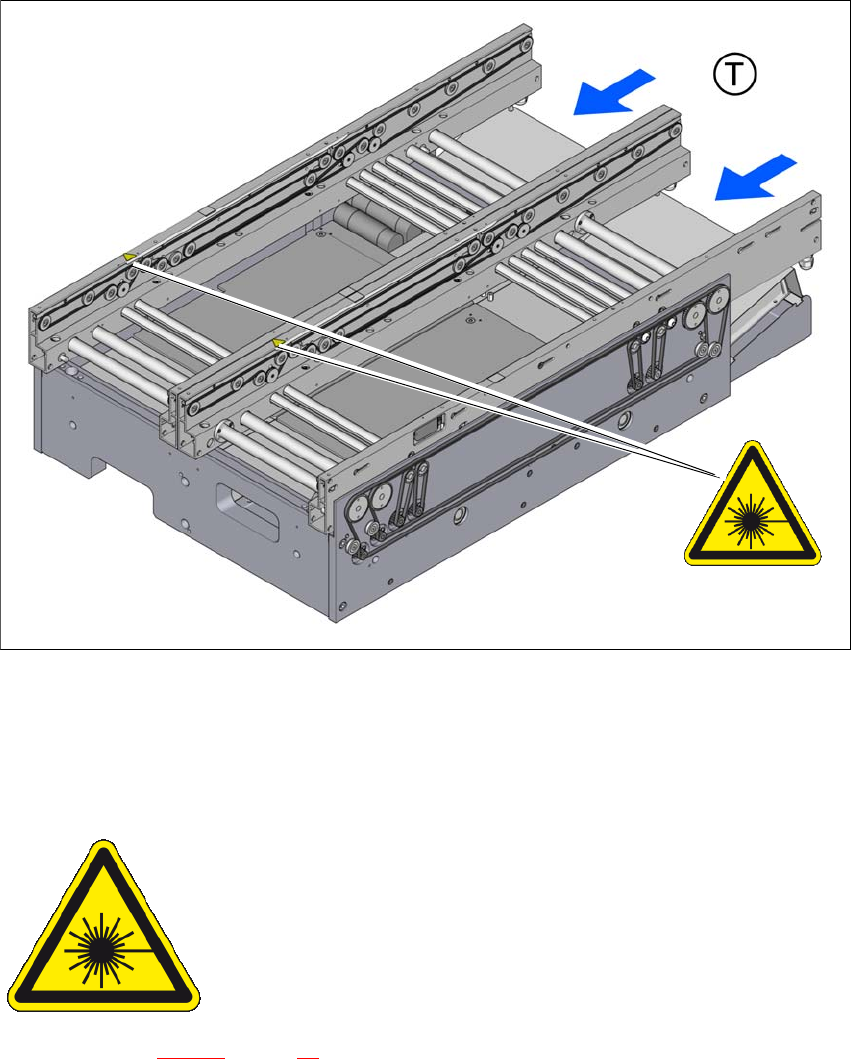

Rys. 2.2 - 18 Tabliczki ostrzegawcze na przenośniku płytek drukowanych
Poz. W 004, na laserowej zaporze świetlnej
2.2.14.1 Tabliczka ostrzegawcza W 004
2
Poz. W 004 na il. 2.2 - 18, strona 70, nr artykułu 03223713-01
(Liczba sztuk na przenośnik płytek drukowanych: 2)
W 004
2
Promieniowanie laserowe
Klasa ryzyka 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.3 Klasyfikacja układów optycznych
71
2.3 Klasyfikacja układów optycznych
2.3.1 Klasyfikacja automatów montażowych
2
2.3.1.1 Klasyfikacja lasera
Następującym podzespołom przypisano klasę ryzyka 2:
2
Gotowemu do pracy automatowi montażowemu przypisano klasę ryzyka 2.
Klasy ryzyka określane są zgodnie z IEC 60825-1:2014.
Podzespół Dane
Czujnik podzespołów na głowicy SpeedStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Czujnik podzespołów na głowicy MultiStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Zapory laserowe przy transporterze płytek
drukowanych
Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 650 nm
