2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.6 Napięcia resztkowe i czasy rozładowania Od wersji oprogramow ania 714.0 12/2020 94 2.6 Napięcia resztkowe i czasy rozładowania Po naciśnięc iu przycisk…
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.5 Urządzenia zabezpieczające
93
2.5.4 Zabezpieczenie przed włożeniem rąk na stanowiskach z Dummy-Feeder
2

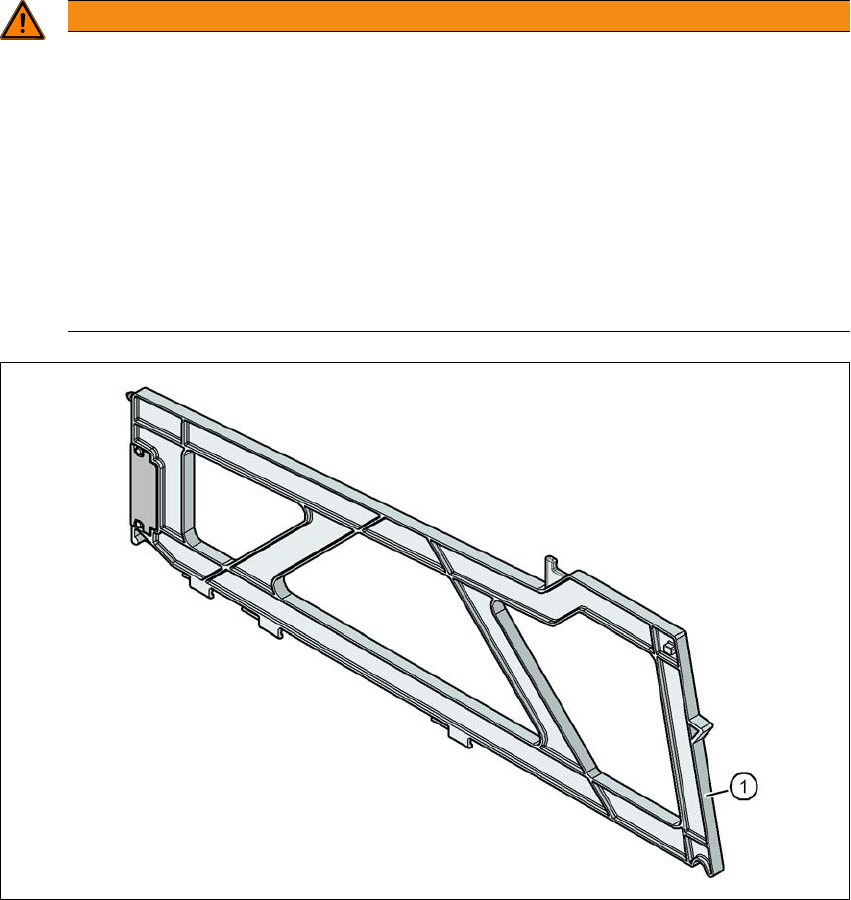

Rys. 2.5 - 7 Zabezpieczenie przed włożeniem rąk w miejscach montażu modułów wózka na podzespoły elektro-
niczne
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach SIPLACE X seria S
jest zagwarantowane, jeżeli co najmniej co drugie wolne miejsce montażu modułów jest
wyposażone w moduł podajnikowy lub zabezpieczenie przed włożeniem rąk (Dummy-
Feeder).
Na co drugim wolnym stanowisku zamontować zabezpieczenie przed włożeniem
rąk (Dummy Feeder).
Również w razie montażu zamocowania magazynków powierzchniowych zabezpie-
czyć co drugie wolne miejsce montażu modułów zabezpieczeniem przed włożeniem
rąk.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.6 Napięcia resztkowe i czasy rozładowania Od wersji oprogramowania 714.0 12/2020
94
2.6 Napięcia resztkowe i czasy rozładowania
Po naciśnięciu przycisku wyłącznika awaryjnego lub wyłączeniu automatu, w krótkim czasie na-
stępuje obniżenie napięcia obwodów pośrednich 300 V – dla osi portali lub 160 V – dla osi gwiaz-
dowych i Z do poziomu bezpiecznych napięć resztkowych.
2
2.6.1 Stan energetyczny po wyłączeniu wyłącznikiem głównym
2
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat zasilany jest napięciem sieciowym 3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
lub opcjonalnie
3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz. Z uwagi na zastosowanie akumulatorów
energii (kondensatorów) elementy urządzenia przewodzą niebezpieczne dla życia napię-
cia przez pewien czas (ok. 5 minut), także po wyłączeniu wyłącznikiem głównym i odłą-
czeniu wtyku zasilania.
Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne
obrażenia ciała, a także znaczne straty materialne.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
ZAGROŻENIE
Zagrażające życiu napięcia we wsuwanym module zasilania elektrycznego!
We wsuwanym module zasilania elektrycznego znajdują się podzespoły (kondensatory),
które również po wyłączeniu automatu montażowego i odłączeniu wtyku sieciowego
mogą przez ok. 5 minut nadal przewodzić napięcia zagrażające życiu.
Należy odczekać co najmniej 5 minut, zanim wolno przystąpić do przeprowadzania
prac przy wsuwanym module zasilania elektrycznego.
Prace przy zasilaniu elektrycznym i wyłączniku bezpieczeństwa (CSB) mogą być
przeprowadzane tylko przez techników serwisowych firmy ASM Assembly Systems
GmbH&Co.KG lub techników serwisowych użytkownika, przeszkolonych w firmie
ASM.
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.6 Napięcia resztkowe i czasy rozładowania
95
2
2.6.2 Stan energetyczny przy wtyku sieciowym
2
2
2.6.3 Automat wyłączony wyłącznikiem głównym – zaciski automatu przyłączone
do sieci
2
2
OSTROŻNIE
Utrata danych!
Aby uniknąć utraty danych, wyłączać automat – z wyjątkiem sytuacji awaryjnych – dopiero
po spełnieniu następujących kryteriów:
– Automat zakończył przesyłanie danych maszyny, uzbrojenia i użytkowych.
– Automat zakończył uzbrajanie płytek drukowanych.
– Automat zakończył fazę rozruchu.
ZAGROŻENIE
Niebezpieczeństwo stwarzane przez napięcia resztkowe przy wtyku sieciowym
W przypadku automatu montażowego wyposażonego w przewód zasilający z wtykiem, po
odłączeniu wtyku sieciowego może pozostać ładunek resztkowy o wartości maks. 60 µC
(zgodnie z normą EN 60204-1). W przypadku połączenia przyłączy zasilania wielu auto-
matów montażowych może to stworzyć zagrożenie.
ZAGROŻENIE
Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!
Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne ob-
rażenia ciała, a także znaczne straty materialne.
Mimo wyłączenia maszyny wyłącznikiem głównym wymienione komponenty nadal prze-
wodzą niebezpieczne napięcia przy zasilaniu elektrycznym:
– L1, L2 i L3 wyłącznika głównego Q1
– Zaciski kablowe X2, X10, X300, F1 i zasilacza PS5
– Wyłącznik bezpieczeństwa (CSB), bateria kondensatorów, zasilacz PS4 i zaciski
kontrolne X303–X306 po wyłączeniu wyłącznikiem głównym pozostają pod napię-
ciem jeszcze przez 5 minut.
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym,
mają kolor pomarańczowy.
