Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.7 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
97
2.7 Odcinanie dopływu sprężonego powietrza i redukcja
ciśnienia
Zasilanie pneumatyczne umieszczono w miejscu montażu modułów 2 (patrz il. 4.4 - 1, strona
187
). Ciśnienie robocze automatu jest ustawione na stałe na 0,51 ±0,01 MPa (5,1 ±0,1 bar). Po-
łożenie zespołu pneumatycznego przedstawia poz. 1 na il. 2.7 - 1
, strona 98. Dopływ sprężonego
powietrza do automatu można odłączyć zaworem odcinającym (poz. 2 na il. 2.7 - 1
, strona 98).
Kluczem maszynowym zwolnij blokadę osłony.
Zdjąć osłonę (patrz il. 2.7 - 1, strona 98).
Obrócić dźwignię kurka odcinającego (poz. 1 na il. 2.7 - 1, strona 98) z położenia pionowego
w poziome.
Obserwować wskazania manometru ciśnienia eksploatacyjnego (poz. 5 na il. 2.7 - 1, strona
98
). Jeżeli automat jest włączony, redukcja ciśnienia do 0 MPa (0 bar) następuje w ciągu 1
minuty.
2
OSTROŻNIE
Przerwanie dopływu sprężonego powietrza!
Jeżeli automat jest włączony, przerwać dopływ sprężonego powietrza zaworem od-
cinającym najwyżej na 30 minut.
Jeżeli potrzeba więcej czasu na wykonanie czynności obsługi technicznej lub serwi-
sowych w instalacji pneumatycznej, wyłączyć automat wyłącznikiem głównym i
odłączyć go od zasilania sprężonym powietrzem.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.7 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia Od wersji oprogramowania 714.0 12/2020
98
2

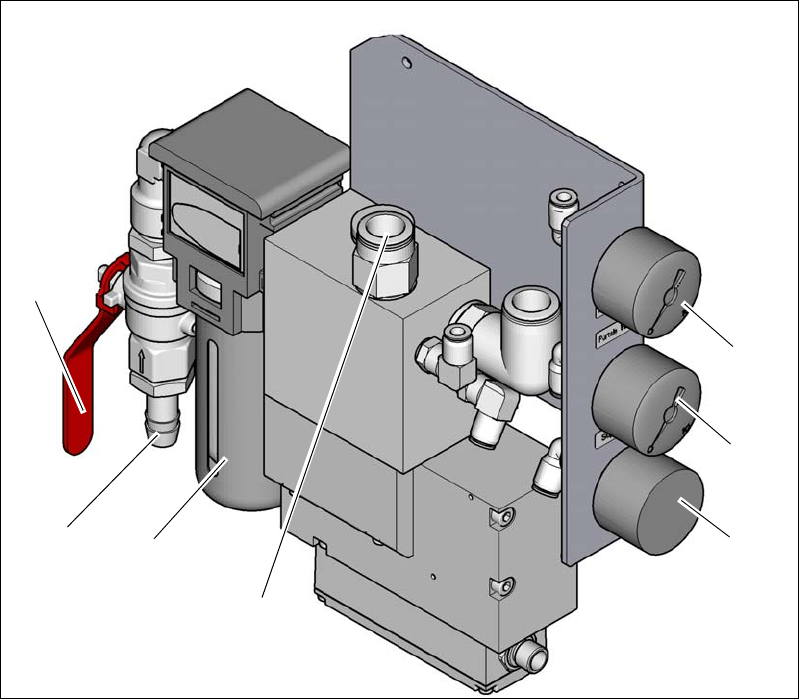

Rys. 2.7 - 1 Zespół pneumatyczny automatu montażowego
Legenda do rysunku 2.7 - 1
(1) Manometr ciśnienia zasilania podzespołów automatu
Ciśnienie wymagane: 0,51 ±0,01 MPa, 5,1 ±0,1 bar (zakres wskazań 0–1,0 MPa, 0–10 bar)
(2) Manometr ciśnienia zasilania dla portali 1–2
Ciśnienie zadane: 0,485 ±0,01 MPa, 4,85 ±0,1 bar (zakres wskazań 0–1,0 MPa, 0–10 bar)
(3) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(4) Zasilanie pneumatyczne portali
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(7) Kurek odcinający w pozycji "OTW."
(6)
(1)
(2)
(3)
(5)
(7)
(4)
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.8 Zabezpieczenie i mocowanie tabliczek ostrzegawczych
99
2
2.8 Zabezpieczenie i mocowanie tabliczek ostrzegaw-
czych
2.8.1 Zadanie i przeznaczenie
Przed przystąpieniem do jakichkolwiek czynności związanych z utrzymaniem ruchu i serwisem
automatu, trzeba zabezpieczyć automat przed ponownym włączeniem i umieścić na nim odpo-
wiednie tabliczki ostrzegawcze. Ścisłe przestrzeganie opisanej niżej procedury wyklucza możli-
wość doznania obrażeń ciała przez pracowników wskutek porażenia prądem elektrycznym i
rozpoczęcia nieoczekiwanych ruchów.
2
2.8.2 Opis
Włączając, regulując lub uwalniając energię w automacie, postępować zawsze zgodnie z opisaną
niżej procedurą.
Zawiadomić wszystkich pracowników, których to może dotyczyć.
Wyłączyć automat i wszystkie związane z nim urządzenia dodatkowe. W tym celu wykonać
normalne procedury wyłączeniowe:
– Nacisnąć przycisk STOP.
– Wyłączyć komputer sterujący.
– Wyłączyć automat wyłącznikiem głównym.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń.
Nigdy nie odłączać znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
WSKAZÓWKA
Minimalne wymagania
Niniejsza procedura obejmuje minimalne wymagania, jakie muszą być trzeba spełnić
przed przystąpieniem do czynności związanych z pracami obsługi technicznej i serwiso-
wymi automatu. Dodatkowe środki bezpieczeństwa, niezbędne do bezpiecznego wyko-
nania pracy, mogą być określone przez komórki i instytucje odpowiadające za
bezpieczeństwo i higienę pracy.
