I ntelligent T ape Feeder 操作手册 7.1 关于故障 Page 7-7 3. 用镊子等工具取出芯片。 ∗ 下图所示位置容易造成芯片 卡住现象。 ∗ 此处在 R 侧进行说明。 4. 拧紧螺丝按上外壳。 R 侧 ∗ 拧紧扭矩标准为 40 N•c m 。 L 侧 • 在竖直的状态下重合外壳，然后放倒，拧紧螺 丝。 ∗ 拧紧扭矩标准为 40 N•c m 。 INT F-C-O MB07-A01- 00 IN T F…
Intelligent Tape Feeder
操作手册

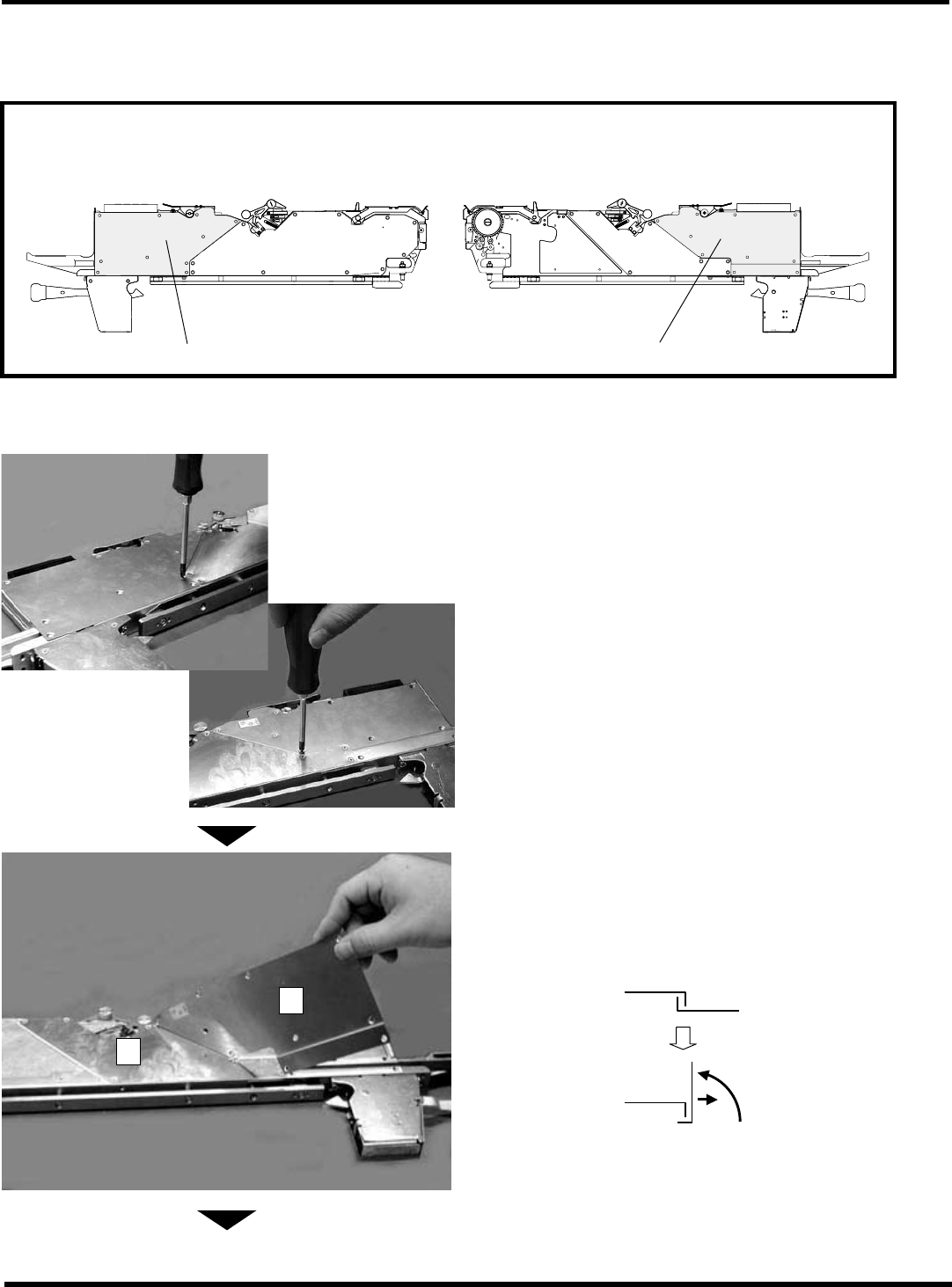

7.1 关于故障
Page 7-6
取出导入部位卡住的芯片
【8 mm 编带供料器】
要求
在取出卡住的芯片时可拆卸的外壳仅限下图所示外壳。打开其它外壳时容易出现切断
配线或混入异物的情况。
INTF-066E
INTF-067E
可拆卸外壳 (R 侧) 可拆卸外壳 (L 侧)
1.
拧松螺丝取下外壳。
R 侧
L 侧
2.
以 A, B 外壳重叠部分为支点，稍稍抬起取
下外壳。
∗
此处操作，只限 L 侧操作。
下一页
INTF-085P
A
B
A
B
A
B
INTF-C-OMB07-A01-00
INTF-084P
INTF-086P
Intelligent Tape Feeder
操作手册

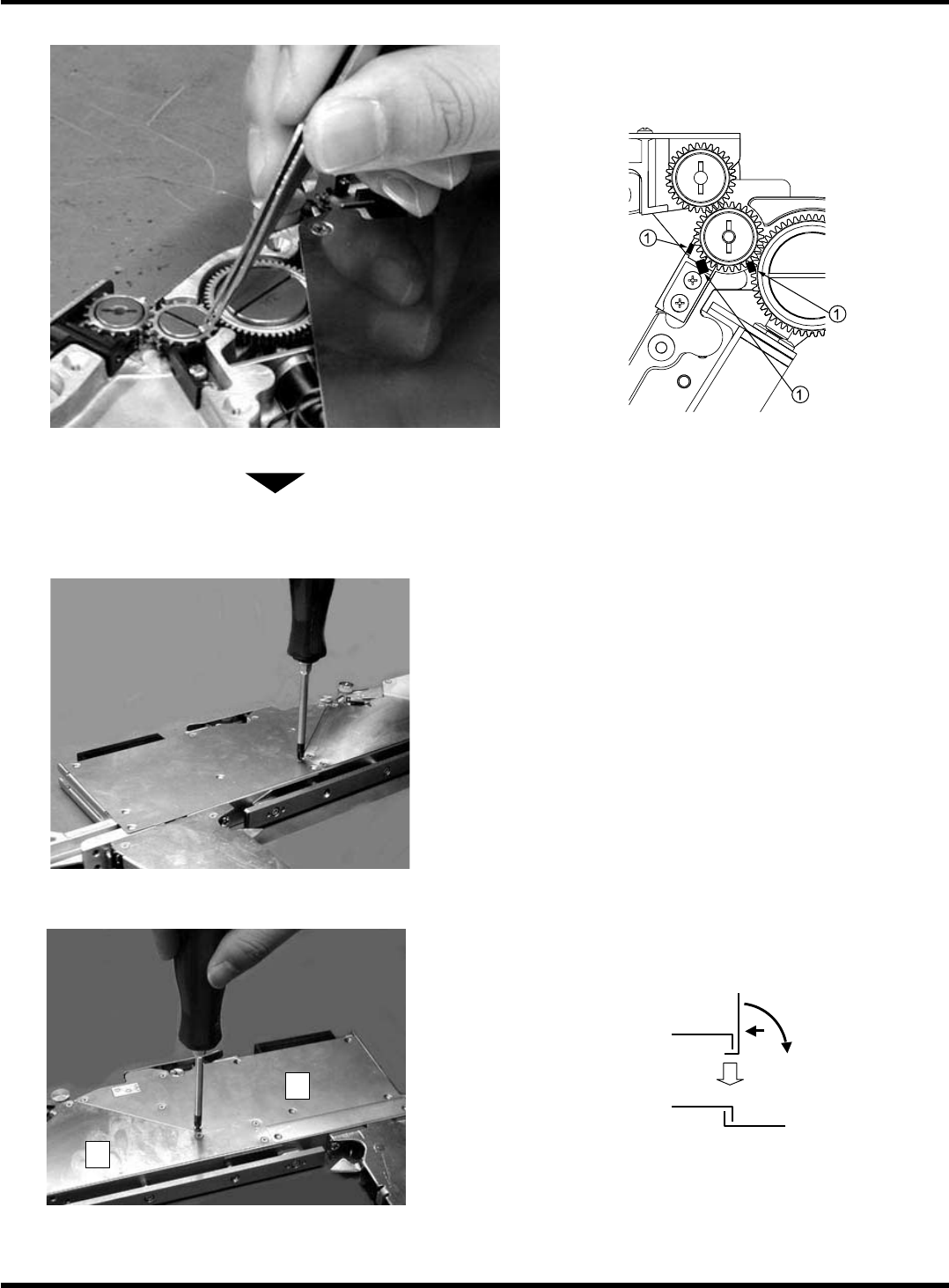

7.1 关于故障
Page 7-7
3.
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片
卡住现象。
∗
此处在 R 侧进行说明。
4.
拧紧螺丝按上外壳。
R 侧
∗
拧紧扭矩标准为 40 N•cm。
L 侧
•
在竖直的状态下重合外壳，然后放倒，拧紧螺
丝。
∗
拧紧扭矩标准为 40 N•cm。
INTF-C-OMB07-A01-00
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-8
【12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm 编带供料器】
要求
在取出卡住的芯片时可拆卸的外壳仅限下图所示外壳。打开其它外壳时容易出现切断
配线或混入异物的情况。
INTF-068E
可拆卸外壳
1.
拧松螺丝取下外壳。
2.
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片
卡住现象。
下一页
INTF-082P
INTF-083P
INTF-C-OMB07-A01-00
INTF-069E
