Intelligent Tape Feeder
操作手册
15
B)
螺丝·盖
要求
在编带供料器上安装的螺丝及盖的一部分都是确保精度的重要组成部分。使用时请充
分注意。
A
是调整吸着位置用偏心销，已事先调整到最佳位置上，请绝对不要松动。
如果松动此螺丝就不能保证动作和精度。
B
是导板固定螺栓，位置关系非常重要，请绝对不要松动。
如果松动这些螺丝，机械的安装就会变得不稳定，有破损的可能。
C
在供料器主体盖 (两个侧面) 的内侧，有非常重要的零件，请绝对不要打开。
如果打开这些盖，就不能保证动作和精度。 (请参照下图)

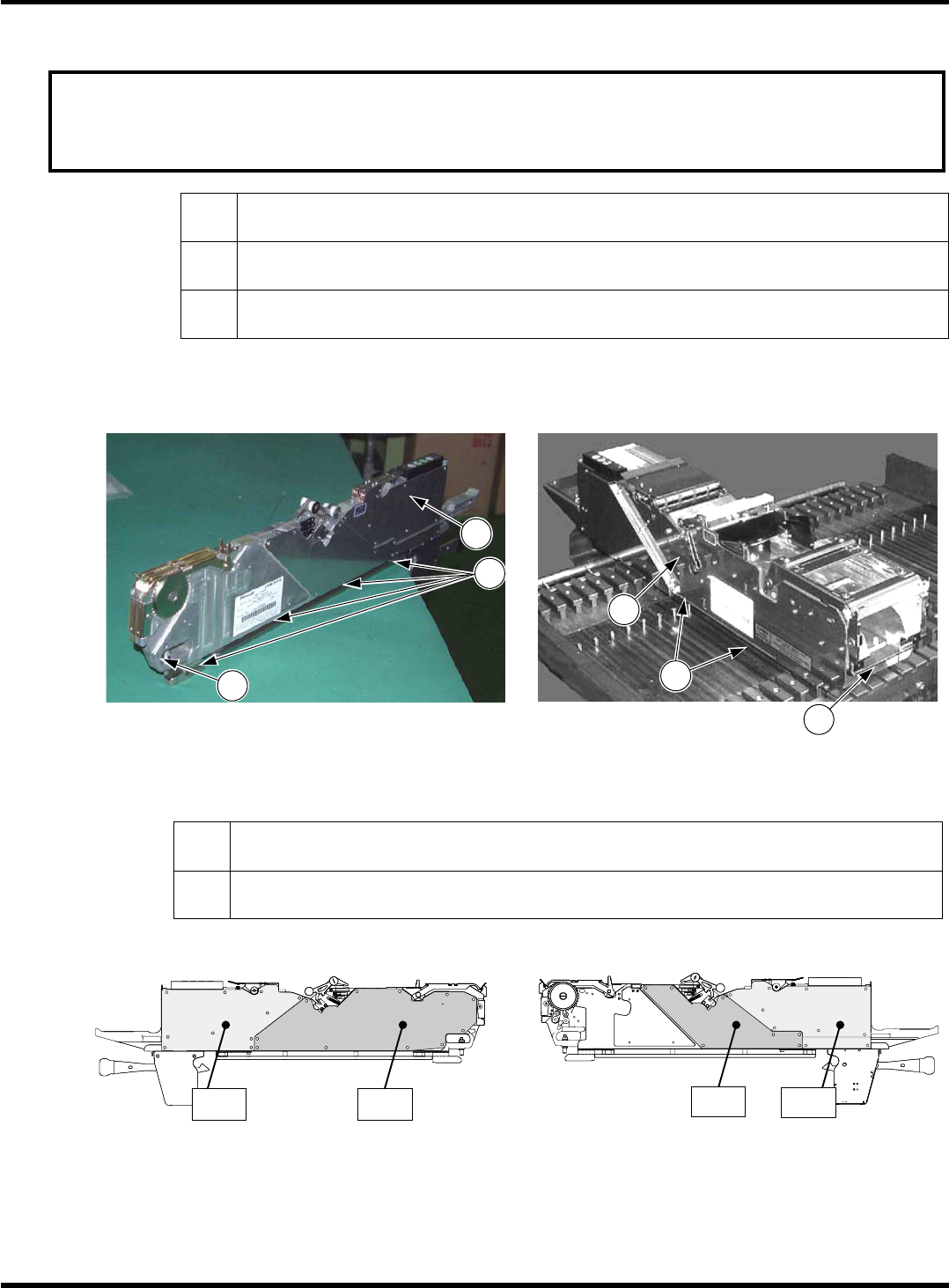

<8 mm, 12 mm/16 mm, 24 mm/32 mm, 44
mm/56 mm, 72 mm 编带供料器>
<88 mm, 104 mm 编带供料器>
C)
盖
关于供料器的主体盖 (两个侧面)，在下图 C1、C2 处的处理方法是不同的。
C1
该盖的内侧有非常重要的零件，请绝对不要打开。
如果打开这些盖，就不能保证动作和精度。
C2
在压紧胶带的引入机构中混入异物时，为了清除异物可以打开。
请在阅读第 7 章 “故障检修时” 的该项目之后进行作业。错误的作业有可能引起故障。
<8 mm 编带供料器>
INTF-001P
C
A
B
INTF-061E
C1
C2
INTF-060E
C1
C2
INTF-101P
A
B
C
INTF-C-OMB00-A04-00
Intelligent Tape Feeder
操作手册
16

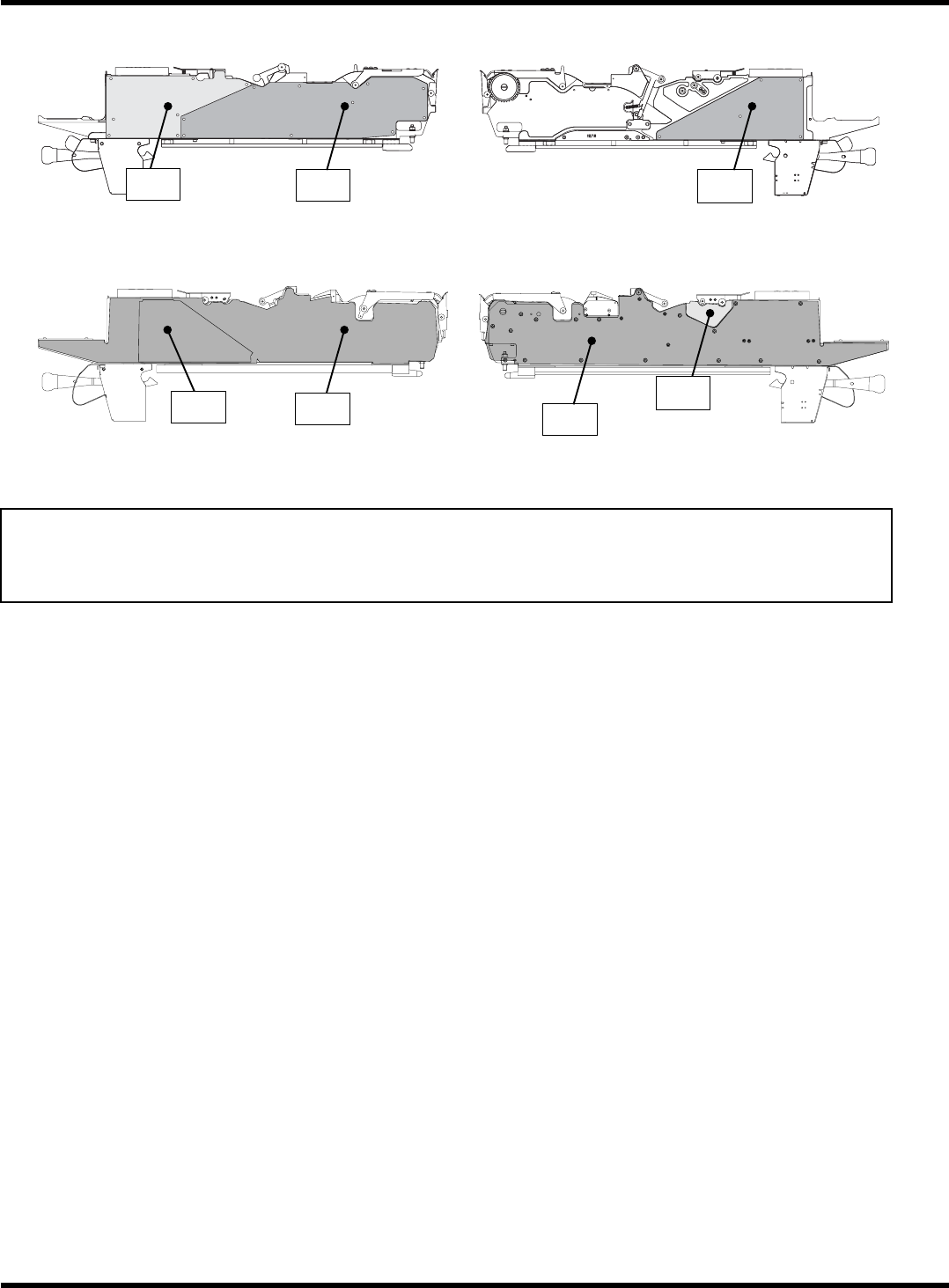

<12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器
>
<88 mm, 104 mm
编带供料器
>
通知
若自行拆卸在使用说明书以及元件更换步骤书中未记载的部位时，本公司有不负责维
修服务等的可能性。
INTF-062E
C2
C1
INTF-063E
C1
INTF-078E
C1
C1
INTF-079E
C2
C1
INTF-C-OMB00-A04-01
Intelligent Tape Feeder
操作手册
