Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-9 4. 把载体编带经过编带插入口一直送到压盖 处。 ∗ 请务必剥去辅助编带。粘着剂容易粘 在齿轮， 滚轮上，有可能引起故障。 ∗ 请保留 50 mm 以上的空袋部分。 ∗ 请将压紧胶带尖端的 300 mm 左右部分向载体 编带的下侧方向折弯。 ( 使用带有接头检测传感器的供料器时 ) 在带有接头检测传感器的供料器上， 也必须使编带通过传感部位。…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-8
2.2.2
安装编带的方法
8 mm
编带供料器

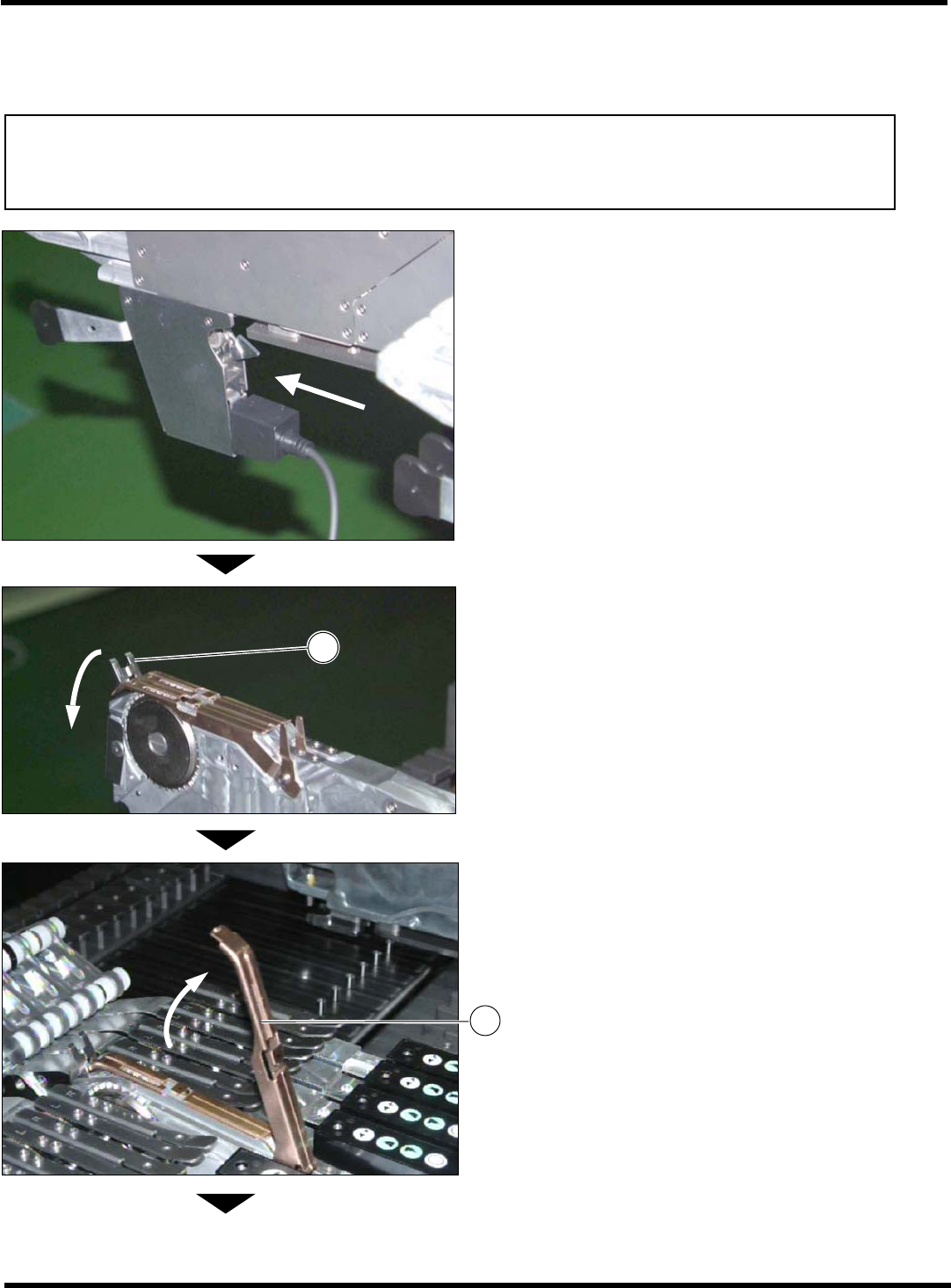

1.
连接编带供料器的电源线。
2.
将插锁
按箭头方向放倒，解除锁定。
3.
压盖
按箭头方向打开。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器的编带安装方法和
8 mm
编带供料器的安装步骤相同。
INTF-019P
1
INTF-020P
1
INTF-C-OMB02-A01-01
INTF-034P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-9
4.
把载体编带经过编带插入口一直送到压盖
处。
∗
请务必剥去辅助编带。粘着剂容易粘在齿轮，
滚轮上，有可能引起故障。
∗
请保留
50 mm
以上的空袋部分。
∗
请将压紧胶带尖端的
300 mm
左右部分向载体
编带的下侧方向折弯。
(
使用带有接头检测传感器的供料器时
)
在带有接头检测传感器的供料器上，也必须使编带通过传感部位。
【
8 mm
编带供料器】
∗
使载体编带
在接头检测传感器
和沟槽之间
通过。
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器】
∗
使编带
在接头检测传感器
和编带导槽
之
间通过。
下一页
INTF-003C
INTF-C-OMB02-A01-01
INTF-021P
INTF-014E
1
2
INTF-016E
1
2
3
INTF-013E
1
2
INTF-015E
1
2
3
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-10
5.
将压紧胶带和载体编带通过压盖的下面，
然后从开口部拉出压紧胶带。
∗
有些情况下，从分离插槽部拉出更好。
2.2.1
安装前的确认
(
压盖·链轮
)
请参照压盖的种类及可对应芯片尺寸的
∗
3
。
∗
12/16 mm
、
24/32 mm
编带供料器也同样地将
压紧胶带通过进给间距变更板的分离插槽部。
下一页
INTF-088P
INTF-271P
INTF-272P
INTF-C-OMB02-A01-01
