Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-11 ∗ 请将 44/56 mm 、 72 mm 编带供料器的压紧胶 带在进给间距变更板的尖端折回。 6. 使载体编带的进给孔与链轮轮齿 相互咬 合。 ∗ 确认链轮轮齿穿过载体编带。 ∗ 确认载体编带从插锁的前端穿出。 7. 关闭压盖 ，用插锁 固定。 ∗ 确认切实被插销固定住。 下一页 INTF-024P 1 2 INTF-023P…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-10
5.
将压紧胶带和载体编带通过压盖的下面，
然后从开口部拉出压紧胶带。
∗
有些情况下，从分离插槽部拉出更好。
2.2.1
安装前的确认
(
压盖·链轮
)
请参照压盖的种类及可对应芯片尺寸的
∗
3
。
∗
12/16 mm
、
24/32 mm
编带供料器也同样地将
压紧胶带通过进给间距变更板的分离插槽部。
下一页
INTF-088P
INTF-271P
INTF-272P
INTF-C-OMB02-A01-01
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-11
∗
请将
44/56 mm
、
72 mm
编带供料器的压紧胶
带在进给间距变更板的尖端折回。
6.
使载体编带的进给孔与链轮轮齿
相互咬
合。
∗
确认链轮轮齿穿过载体编带。
∗
确认载体编带从插锁的前端穿出。
7.
关闭压盖
，用插锁
固定。
∗
确认切实被插销固定住。
下一页
INTF-024P
1
2
INTF-023P
1
INTF-C-OMB02-A01-02
INTF-089P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-12

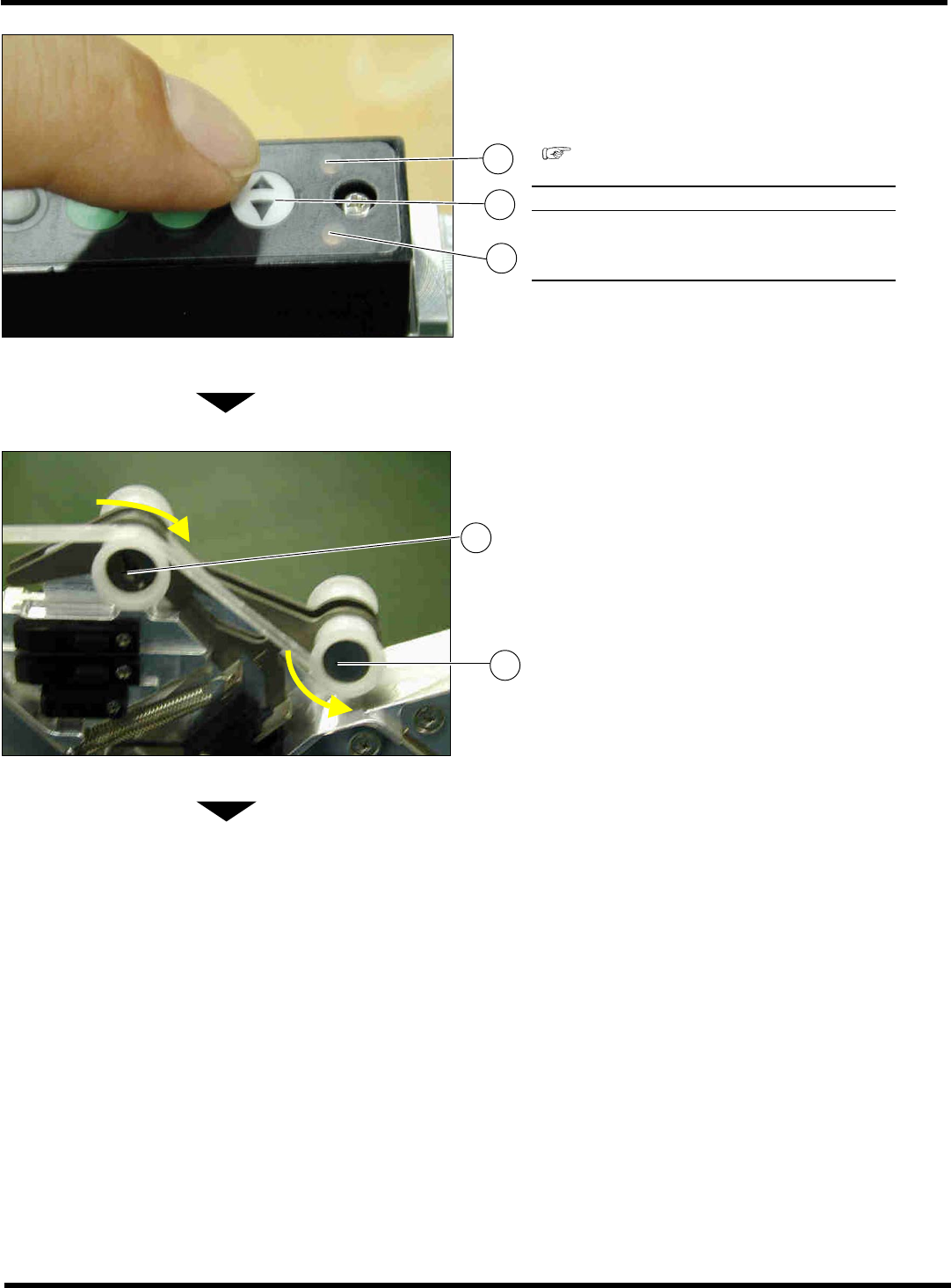

8.
按轨道切换按钮
，选择使用侧的轨道。
∗
只限
8 mm
编带供料器为对象
∗
请把使用侧的轨道
LED
设为亮灯状态。
(
1.2.1
开关·
LED
功能
)
名称
轨道切换开关
L
侧轨道显示
LED
R
侧轨道显示
LED
∗
8 mm 单编带供料器时，切换轨道开关为无效。
9.
使压紧编带从张力辊
1
的上面和压力辊
2
的下面穿过。
下一页
INTF-C-OMB02-A01-03
INTF-025P
1
2
INTF-027P
2
3
1
