Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-13 10. 使压紧编带的端部与导入齿轮的咬合处相 接触。 11. 在步骤 10. 的状态下，按压紧编带导入用 开关 。 12. 确认压紧编带与齿轮相咬合， 如左图所示。 ∗ 因编带的卷曲等原因而导致插入困难 时，请进 行下述方法之一。 • 用手指把编带平直。 • 把编带的没有卷曲的部分折成 180 °，然后把 折叠部插入到齿轮之间。 下一页…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-12
8.
按轨道切换按钮
，选择使用侧的轨道。
∗
只限
8 mm
编带供料器为对象
∗
请把使用侧的轨道
LED
设为亮灯状态。
(
1.2.1
开关·
LED
功能
)
名称
轨道切换开关
L
侧轨道显示
LED
R
侧轨道显示
LED
∗
8 mm 单编带供料器时，切换轨道开关为无效。
9.
使压紧编带从张力辊
1
的上面和压力辊
2
的下面穿过。
下一页
INTF-C-OMB02-A01-03
INTF-025P
1
2
INTF-027P
2
3
1
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-13
10.
使压紧编带的端部与导入齿轮的咬合处相
接触。
11.
在步骤 10.的状态下，按压紧编带导入用
开关
。
12.
确认压紧编带与齿轮相咬合，如左图所示。
∗
因编带的卷曲等原因而导致插入困难时，请进
行下述方法之一。
•
用手指把编带平直。
•
把编带的没有卷曲的部分折成
180
°，然后把
折叠部插入到齿轮之间。
下一页
INTF-080E
INTF-028P
1
INTF-081E
INTF-082E
INTF-C-OMB02-A01-02
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-14

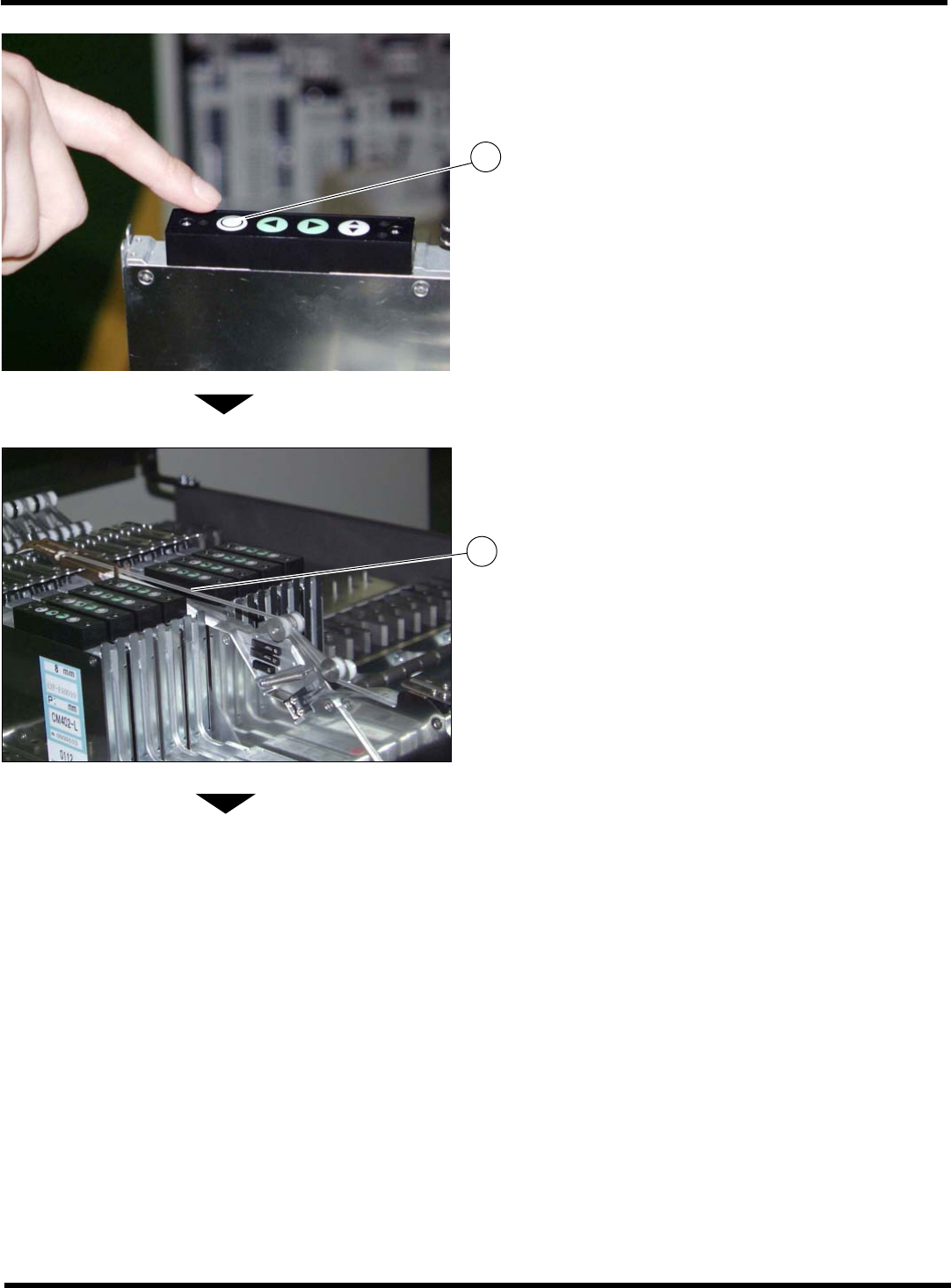

13.
按下导入压紧胶带用的按钮
，缠绕至压
紧胶带
为绷紧状态。
•
压紧胶带一旦绷紧，导入电机自动停止。
下一页
INTF-C-OMB02-A01-02
INTF-067P
2
INTF-028P
1
