Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-20 3. 从编带插入口 到压盖通过载体编带 。 ∗ 请务必剥下补助编带。粘着剂粘到齿 轮和滚轮 上，是造成故障的原因。 ∗ 请保留 50 mm 以上的空袋部分。 ∗ 请将压紧胶带尖端的 300 mm 左右部分向载体 编带的下侧方向折弯。 ( 使用附带接头检测传感器的供料器时 ) 使用附带接头检测传感器的供料器时 ，传感器部也有必要通过编…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-19
88 mm
编带供料器

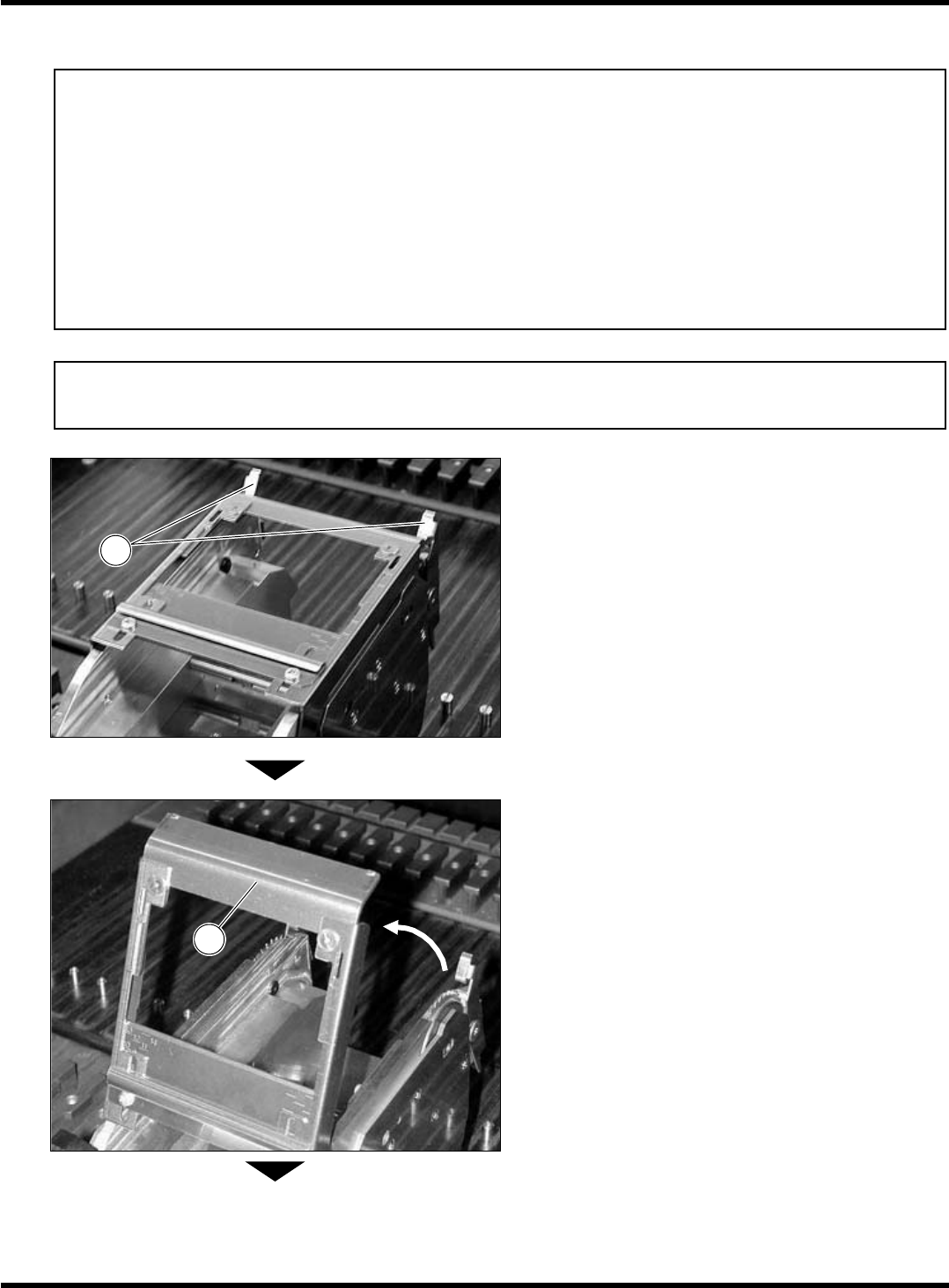

1.
将插锁
往箭头所示的方向推，然后解除
锁定。
2.
将压盖
往箭头所示的方向放开。
S
下一页
通知
88 mm
编带供料器的安装方法与
12 ~ 72 mm
编带供料器有下列
2
个不同点。
在设置载体编带后连结电源线。
88 mm
编带供料器有
2
个搬送编带的链轮齿。
为了使左右旋转角度一致，在设置载体编带后连结电源线。
有
2
个编带压盖的插锁。
88 mm
编带供料器有
2
个编带压盖的插锁。
请用双手进行压盖的开闭。
通知
104 mm
编带供料器的编带安装方法和
88 mm
编带供料器的安装步骤相同。
INTF-109P
1
INTF-107P
2
INTF-C-OMB02-A01-01
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-20

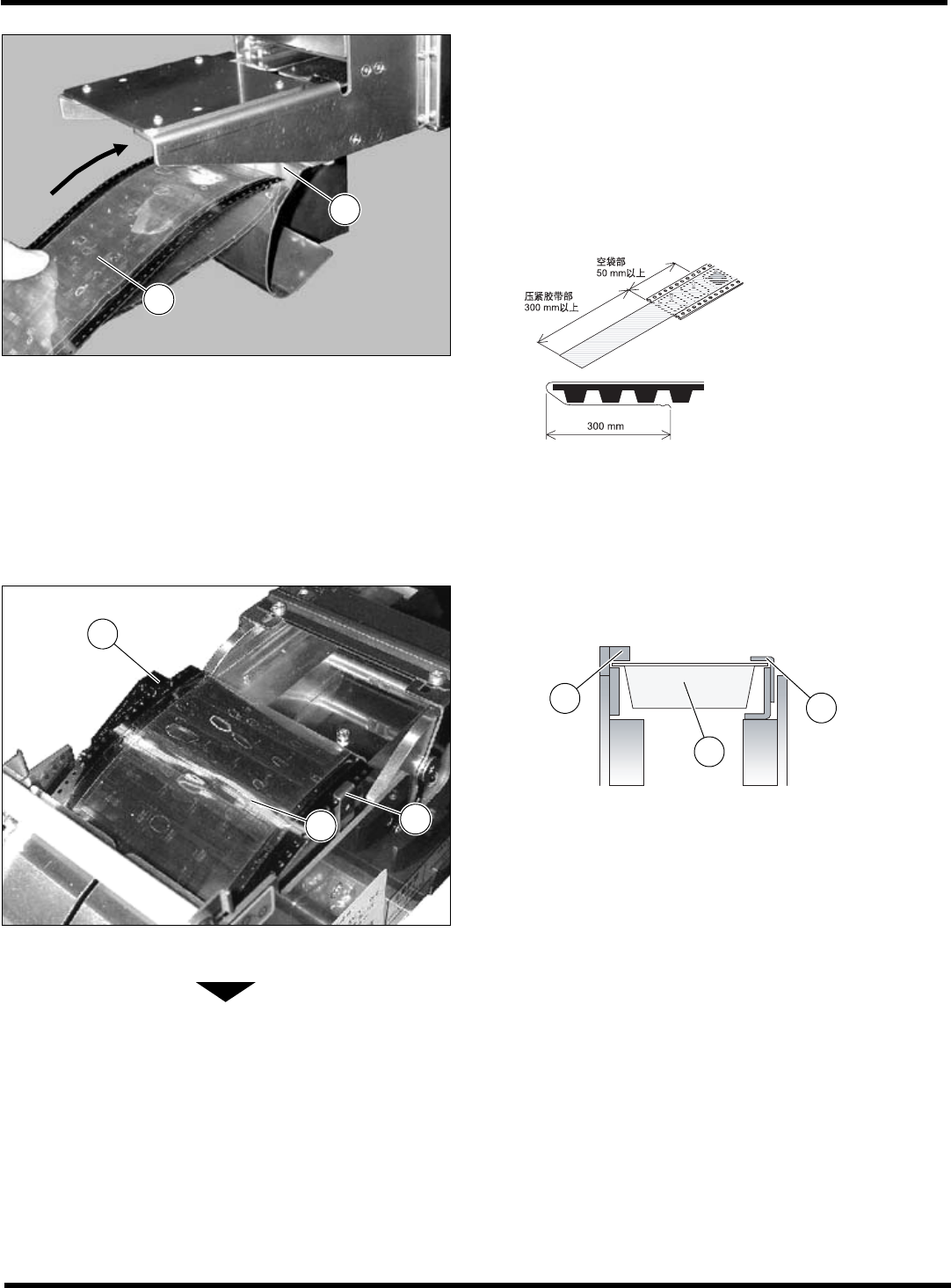

3.
从编带插入口
到压盖通过载体编带
。
∗
请务必剥下补助编带。粘着剂粘到齿轮和滚轮
上，是造成故障的原因。
∗
请保留
50 mm
以上的空袋部分。
∗
请将压紧胶带尖端的
300 mm
左右部分向载体
编带的下侧方向折弯。
(
使用附带接头检测传感器的供料器时
)
使用附带接头检测传感器的供料器时，传感器部也有必要通过编带。
∗
将载体编带
搭在接头检测传感器
和编带导
轨
之间，并使其通过。
下一页
INTF-110P
1
2
INTF-071C
INTF-111P
1
2
3
INTF-072E
1
2
3
INTF-C-OMB02-A01-01
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-21
4.
先将压紧胶带和载体编带通过盖的下面，
然后将压紧胶带通过压盖的吸着部
。
5.
使载体编带的进给孔与连轮齿的销
相
咬。
∗
请使连轮齿的销多出在载体编带的上面。
∗
请使载体编带多出在插锁
尖端。
6.
将载体编带前后摇动，使左右的旋转角度
一致。
∗
请在电源
OFF
的状态下设置编带，然后使连轮
齿
L
、
R
的旋转角度一致。
∗
在电源
OFF
的状态下连轮齿
L
、
R
都可随意旋
转。
名称
连轮齿
(L)
连轮齿
(R)
下一页
INTF-114P
INTF-105P
2
1
INTF-C-OMB02-A01-01
INTF-112P
1
INTF-113P
1
2
多出
2
1
INTF-108P
1
2
