Intelligent Tape Feeder 操作手册 3.3 区块的安装 • 拆卸步骤 Page 3-7 3. 一边压住区块后部， 一边把前部压下到底。 4. 使区块的定位销与框架的定位孔相一致。 • 一边轻轻压下区块，一边将其前后移动。 5. 在区块的定位销和框架的定位孔相一致之 处装配。 • 在区块不能再压之处压下后对其固定。 下一页 INTF-115E INTF-116E INTF-117E INTF-258P INTF- C…
Intelligent Tape Feeder
操作手册
3.3
区块的安装
•
拆卸步骤
Page 3-6
3.3
区块的安装
•
拆卸步骤
3.3.1
纸
/
塑编带共用区块的安装方法
1.
打开供料器的压盖。
•
箭头
表示供料器的前方。
2.
把区块的后部插入到框架的沟槽内。
名称
框架的沟槽
刻印箭头
刻印线
框架的定位孔
下一页
INTF-C-OMB03-A01-01
INTF-253P
1
INTF-114E
INTF-255P
2
3
4
INTF-254P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装
•
拆卸步骤
Page 3-7

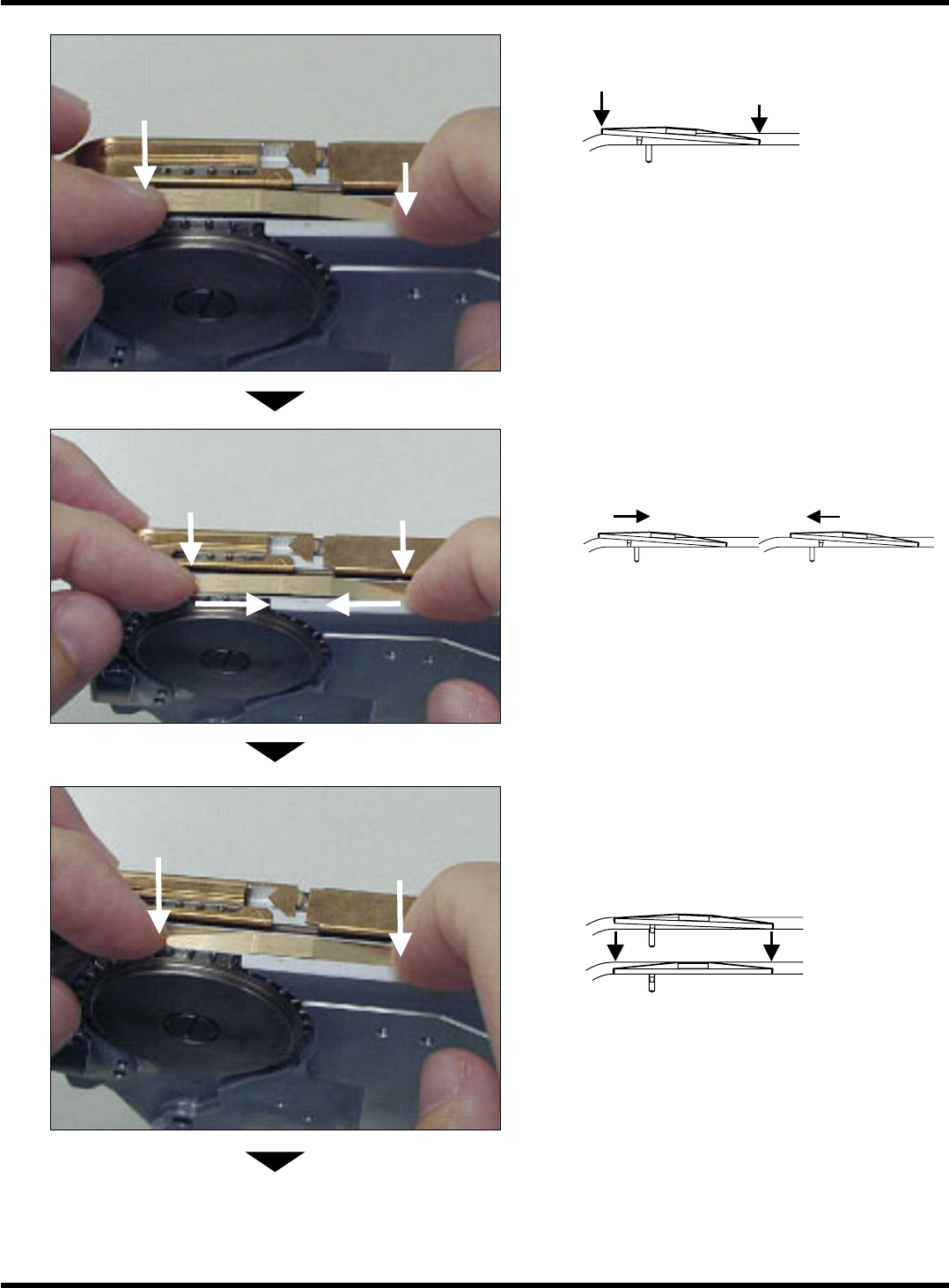

3.
一边压住区块后部，一边把前部压下到底。
4.
使区块的定位销与框架的定位孔相一致。
•
一边轻轻压下区块，一边将其前后移动。
5.
在区块的定位销和框架的定位孔相一致之
处装配。
•
在区块不能再压之处压下后对其固定。
下一页
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-C-OMB03-A01-00
INTF-256P
2
1
INTF-257P
1
2
1
2
Intelligent Tape Feeder
操作手册
3.3
区块的安装
•
拆卸步骤
Page 3-8
6.
确认区块的安装状态。
<OK
时
>
No.
状态
盖的刻印三角的中央部和区块的刻印线
相一致。
区块没有浮起。
<NG
时
>
No.
状态
盖的刻印三角的中央部和区块的刻印线
不一致。
区块有浮起。
INTF-C-OMB03-A01-00
INTF-261P
2
INTF-260P
2
INTF-259P
1
2
2
INTF-263P
2
INTF-262P
1
2
INTF-264P
2
