I ntelligent T ape Feeder 操作手册 4.1 进给间距变更的调整 Page 4-2 4. 4.1 进给间距变更的调整 进给间距变更的调整 进给间距变更的调整 进给间距变更的调整 宽度为 12 m m ~ 72 m m 的编带供料器，请根据所使用的进给间距来调整间距板。 使用可设定的进给间距请参照 ( 1.2. 3 可使用设定的进给间距 ) 。另外，交货时进给 间距变更板 上的进给间距设定为可对应的最小间距。 编带…
Intelligent Tape Feeder
操作手册
Page 4-1
4.
4.
进给间距的调整
进给间距的调整进给间距的调整
进给间距的调整
编带进给时的间距，通过实装机侧的指令进行自动切换。
所使用的编带供料器的编带宽度分为 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72
mm, 88 mm, 104 mm。
INTF-C-OMB04-A00-00
Intelligent Tape Feeder
操作手册
4.1 进给间距变更的调整
Page 4-2
4.
4.1
进给间距变更的调整
进给间距变更的调整进给间距变更的调整
进给间距变更的调整
宽度为 12 mm ~ 72 mm 的编带供料器，请根据所使用的进给间距来调整间距板。
使用可设定的进给间距请参照 (
1.2.3 可使用设定的进给间距)。另外，交货时进给间距变更板
上的进给间距设定为可对应的最小间距。
编带宽度
12 mm/16
mm
24 mm/32
mm
44 mm/56
mm
72 mm 88 mm 104 mm
进给间距板的初
始设定
1 个间距 1个间距 2个间距 2个间距 2个间距 2个间距
4.1.1
进给间距变更板的调整
进给间距变更板的调整进给间距变更板的调整
进给间距变更板的调整

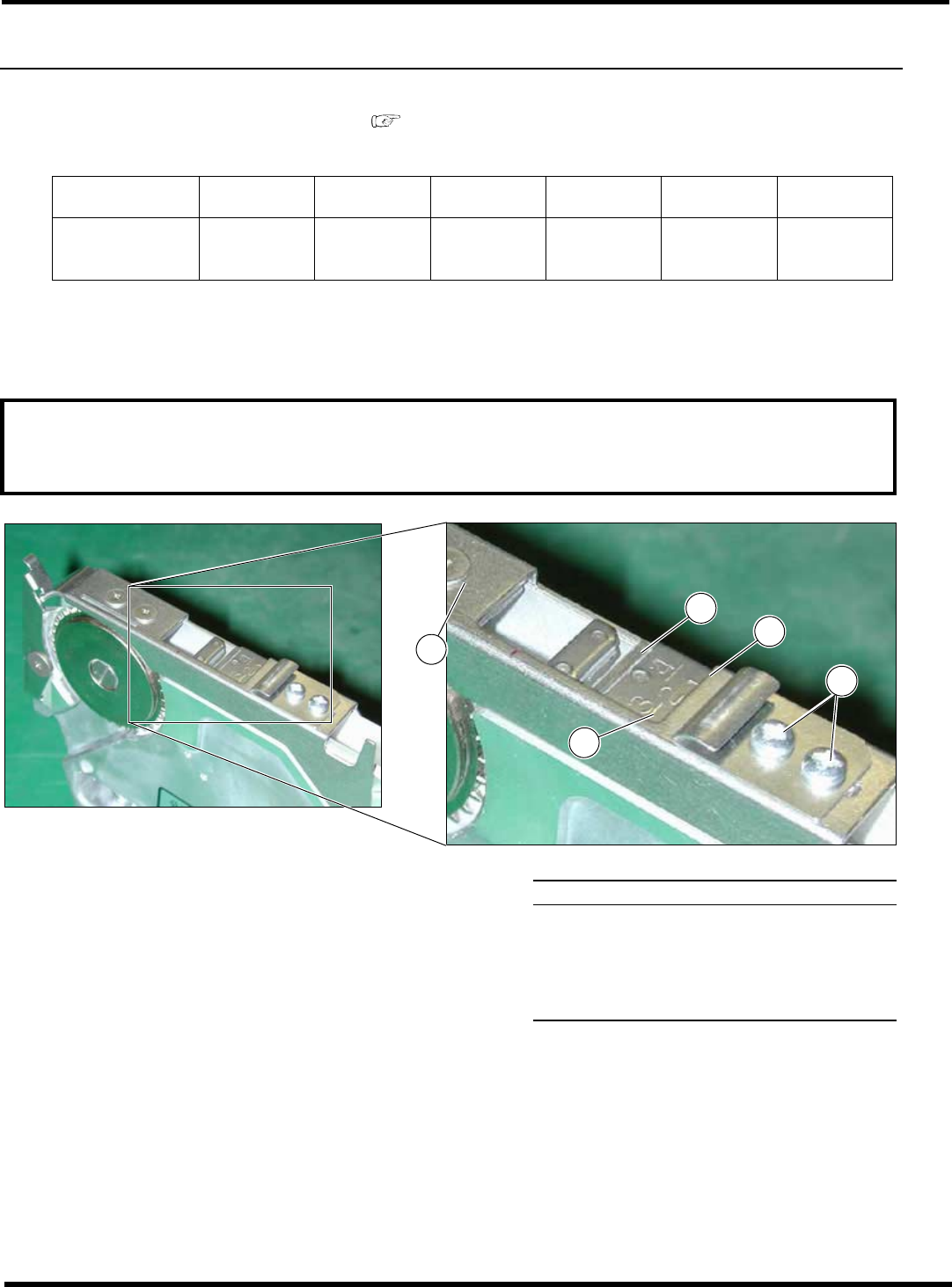

12 mm/16 mm
编带供料器
要求
请注意不要在进给间距变更板的倾斜状态下对其进行固定。
名称
压盖
进给间距变更板
进给间距的刻度
设定进给间距板的基准面
固定螺钉
INTF-C-OMB04-A01-00
INTF-090P
INTF-091P
1
3
4
5
2
Intelligent Tape Feeder
操作手册
4.1 进给间距变更的调整
Page 4-3

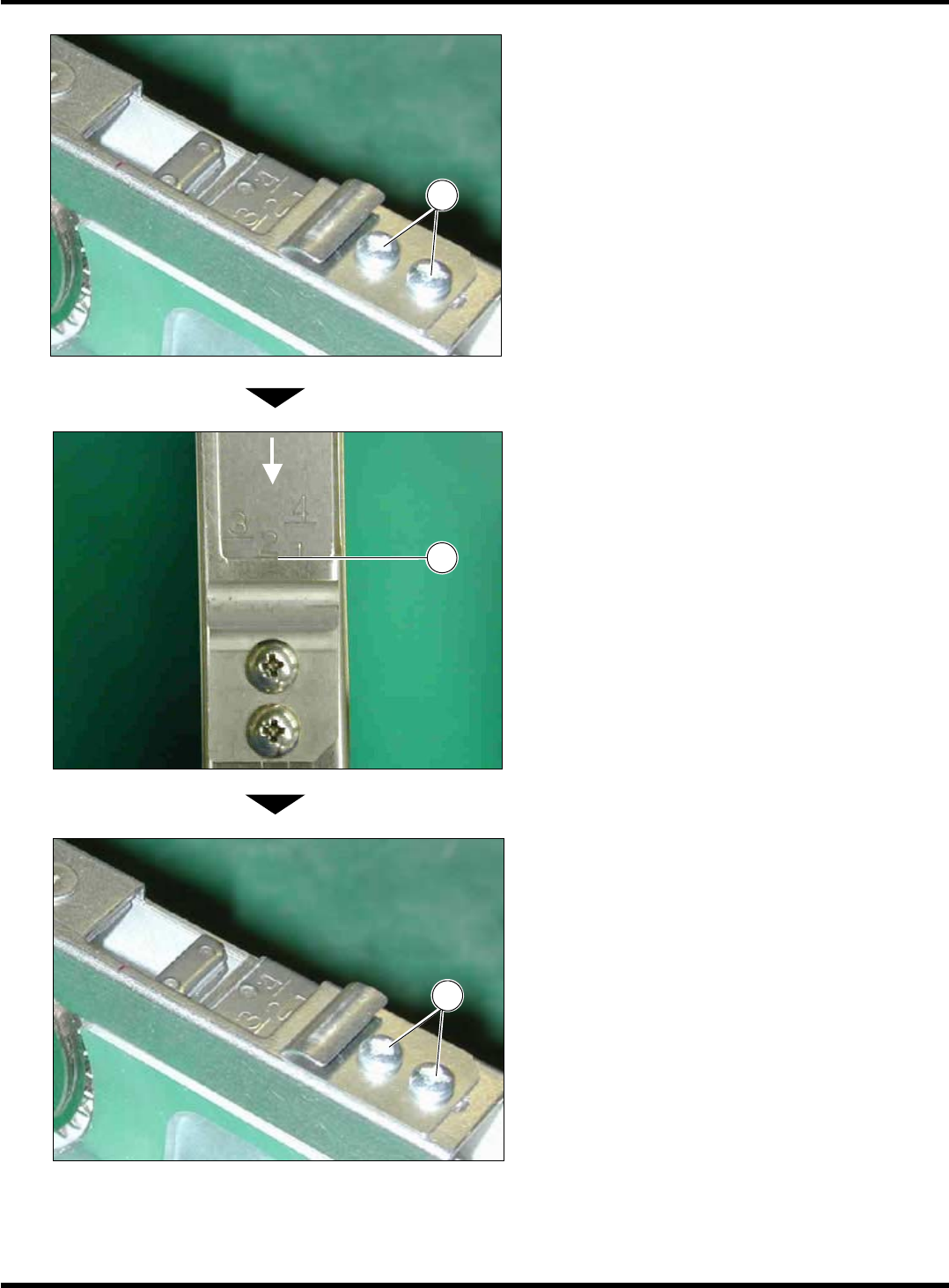

1.
拧松压盖区块的进给间距变更板上的固定
螺钉
。
2.
移动进给间距变更板，把设定进给间距数
字下面的刻度与设定进给间距的基准面
相对齐。
3.
拧紧进给间距变更板上的固定螺钉
，固
定进给间距变更板。
∗
螺丝刀要使用#1。
拧紧扭矩标准为 40 N
cm
∗
进给间距变更板的内部尺寸和外部尺寸并不完
全一致，固定时请勿使板倾斜。
INTF-048P
5
INTF-C-OMB04-A01-00
INTF-049P
4
INTF-091P
5
INTF-091P
5
