Intelligent Tap e Feeder 操作手册 4.1 进给间距变更的调 整 Page 4-9  32 mm 、 56 mm 编带搬送时 1. 通常作业 1. 拧松螺钉  。 2. 向箭头所指示的方向将压紧胶带臂  转 90 ° 。 3. 在此位置上用手固定压紧胶带臂  后，拧 紧螺钉。 INTF-0 99P 1 INTF-1 00P 2 INTF- C-OMB04-A01-01 INTF-1 01P 2

100%1 / 124
Intelligent Tape Feeder
操作手册
4.1
进给间距变更的调整
Page 4-8
4.1.2 24 mm / 32 mm
、
44 mm / 56 mm
压紧胶带臂的调整
24 mm
、
44 mm
编带搬送时

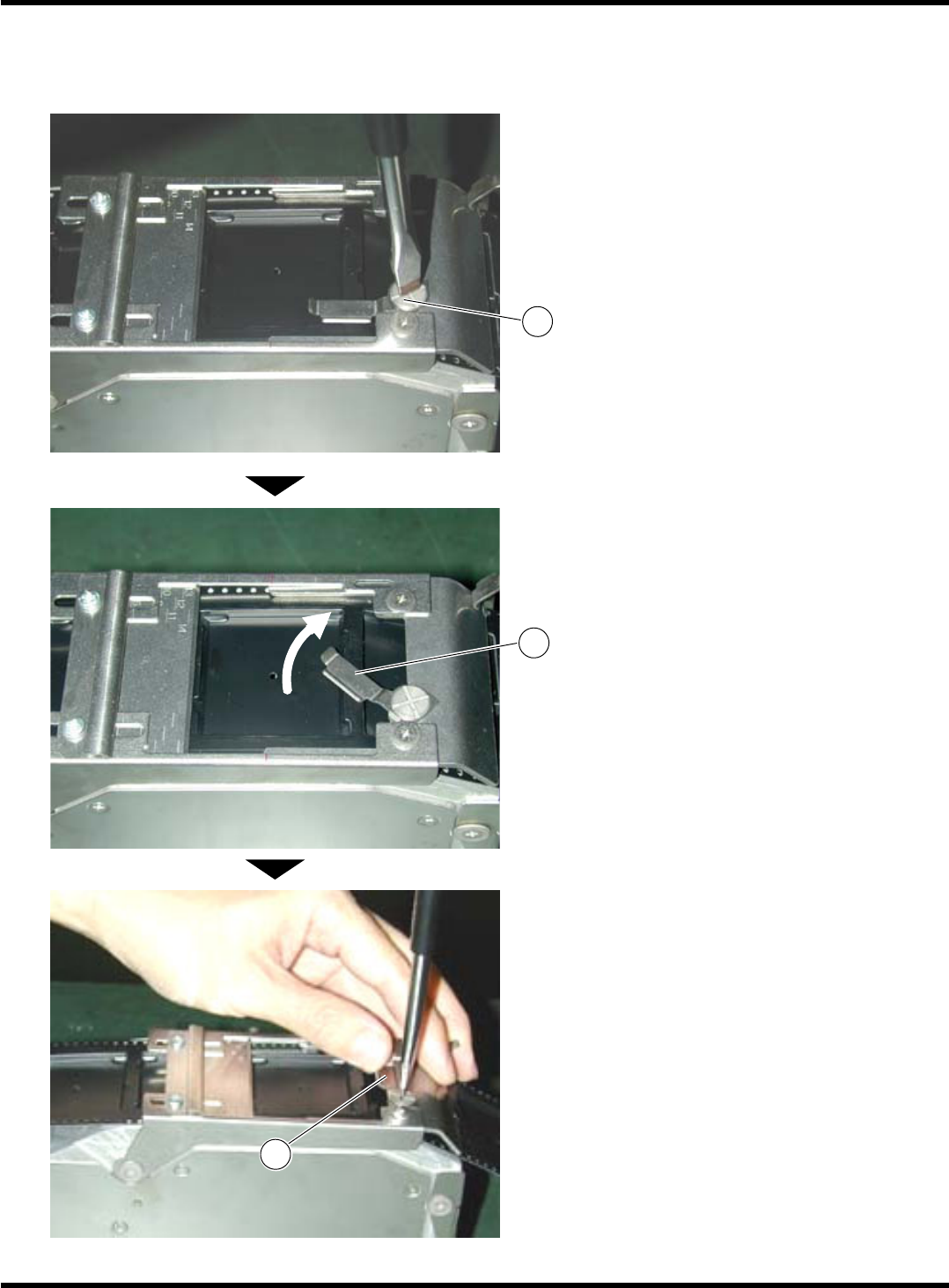

1.
拧松螺钉
。
2.
向箭头所指示的方向将压紧胶带臂
转
90
°
。
3.
在此位置上用手固定压紧胶带臂
后，拧
紧螺钉。
INTF-096P
1
INTF-097P
2
INTF-098P
2
INTF-C-OMB04-A01-01
Intelligent Tape Feeder
操作手册
4.1
进给间距变更的调整
Page 4-9
32 mm
、
56 mm
编带搬送时

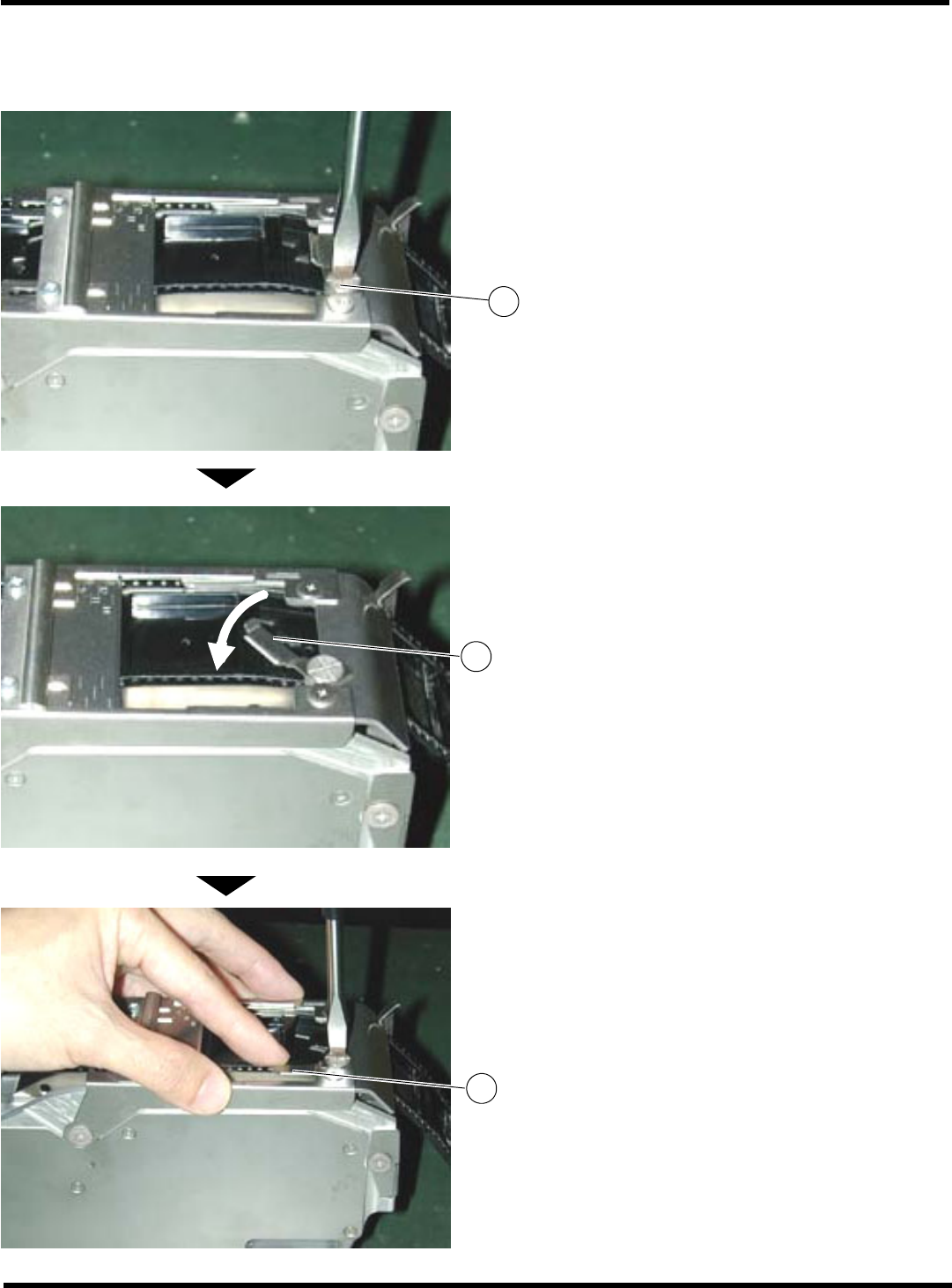

1.
通常作业
1.
拧松螺钉
。
2.
向箭头所指示的方向将压紧胶带臂
转
90
°
。
3.
在此位置上用手固定压紧胶带臂
后，拧
紧螺钉。
INTF-099P
1
INTF-100P
2
INTF-C-OMB04-A01-01
INTF-101P
2
Intelligent Tape Feeder
操作手册
4.1 进给间距变更的调整
Page 4-10
2. 编带的中央部浮起来时的处理

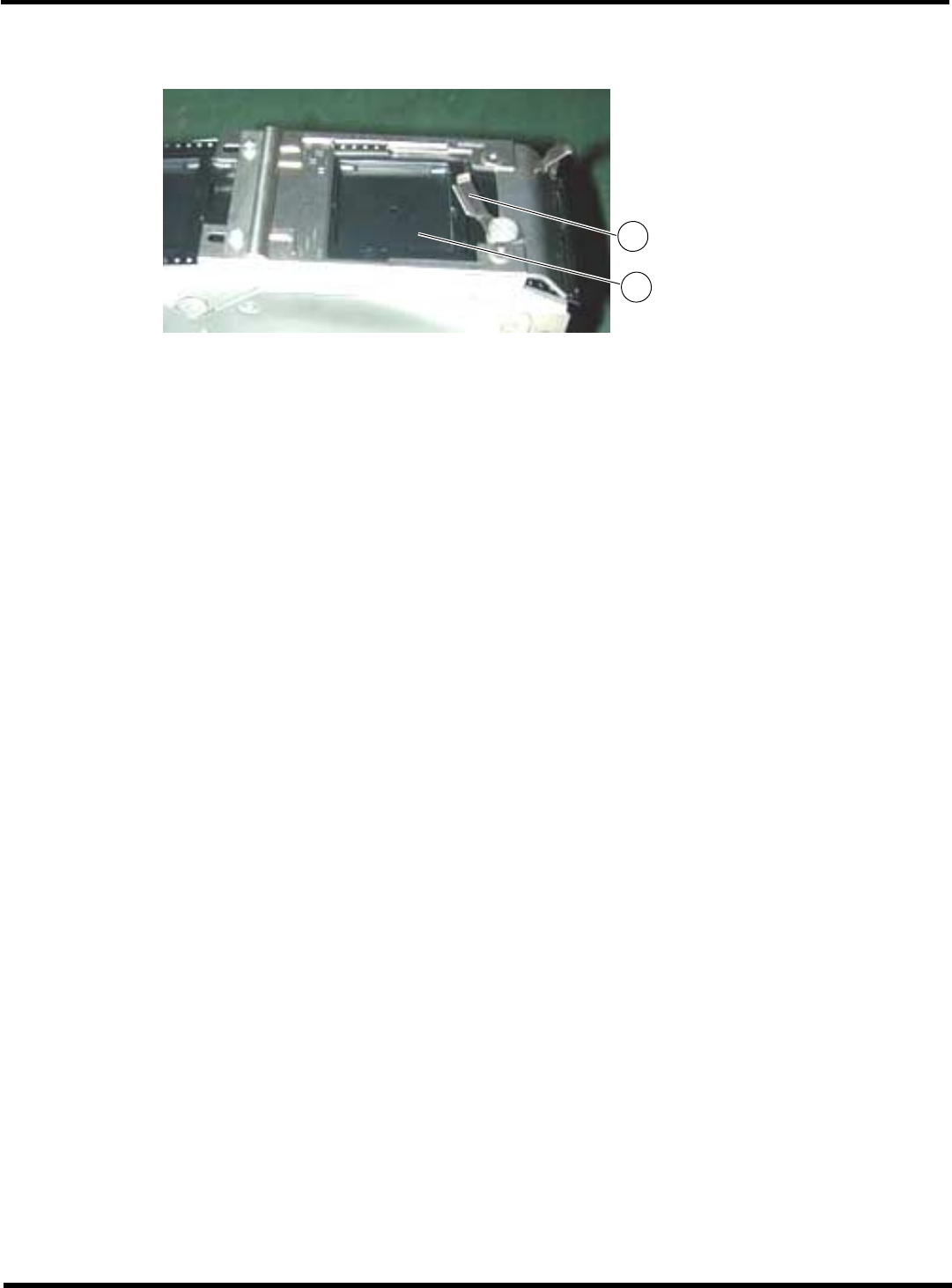

将压紧胶带臂
如上所示倾斜后固定，则可预防编带中央部浮起来。
但，
•
压紧胶带臂的倾斜度应在与芯片袋
不重叠的范围内。
•
压紧胶带臂与芯片袋重叠时，无法取出芯片。
•
请在进行贴装动作之前搬送编带，确认导杆是否挂到编带上。
如果导杆挂到编带，无法保持搬送编带的稳定性。
INTF-C-OMB04-A01-00
INTF-102P
2
1
