I ntelligent T ape Feeder 操作手册 5.2 编带导轨 ( 接头检测传感器部 ) Page 5-7 5.2 编带导轨 编带导轨 编带导轨 编带导轨 ( 接头检测传感器部 接头检测传感器部 接头检测传感器部 接头检测传感器部 ) 在接头检测传感器部安装有调整每个编带宽度的编带导轨。 在贴装编带宽度为 12 mm 以上的工件 时，在对编 带压盖部的编带导轨进 行脱附之后 ，也有必要对 传感器部的编带导轨进行调整。 ∗…
Intelligent Tape Feeder
操作手册
5.1 编带导轨 (编带压盖部)
Page 5-6
5.1.3
编带导轨
编带导轨编带导轨
编带导轨
(
载体编带搬送导轨
载体编带搬送导轨载体编带搬送导轨
载体编带搬送导轨
)
的安装步骤
的安装步骤的安装步骤
的安装步骤
编带导轨 (载体编带搬送导轨) 设定于 24 mm ~ 56 mm 宽用供料器，减少载体编带搬送时的蜿蜒
引起的吸着位置偏离。
出厂时被安装在共用编带的较宽的一方。
(用 44/56 mm 供料器照片进行了说明。24/32 mm 供料器也请同样进行作业。)
变更安装位置时，请使用精密十字螺丝刀和 2 根埋头螺钉进行作业。
此时，拧紧埋头螺钉可规制位置，不必要调整。
埋头螺钉固定位置
44/56 mm
供料器用
24/32 mm
供料器用
出厂时的状态 (56 mm 宽编带位置) 安装位置变更后 (44 mm 宽编带位置)
56 mm 宽编带设置状态 44 mm 宽编带设置状态
INTF-140P
INTF-141P
INTF-142P
INTF-143P
INTF-144P
INTF-145P
INTF-C-OMB05-A01-00
Intelligent Tape Feeder
操作手册
5.2 编带导轨 (接头检测传感器部)
Page 5-7
5.2
编带导轨
编带导轨编带导轨
编带导轨
(
接头检测传感器部
接头检测传感器部接头检测传感器部
接头检测传感器部
)

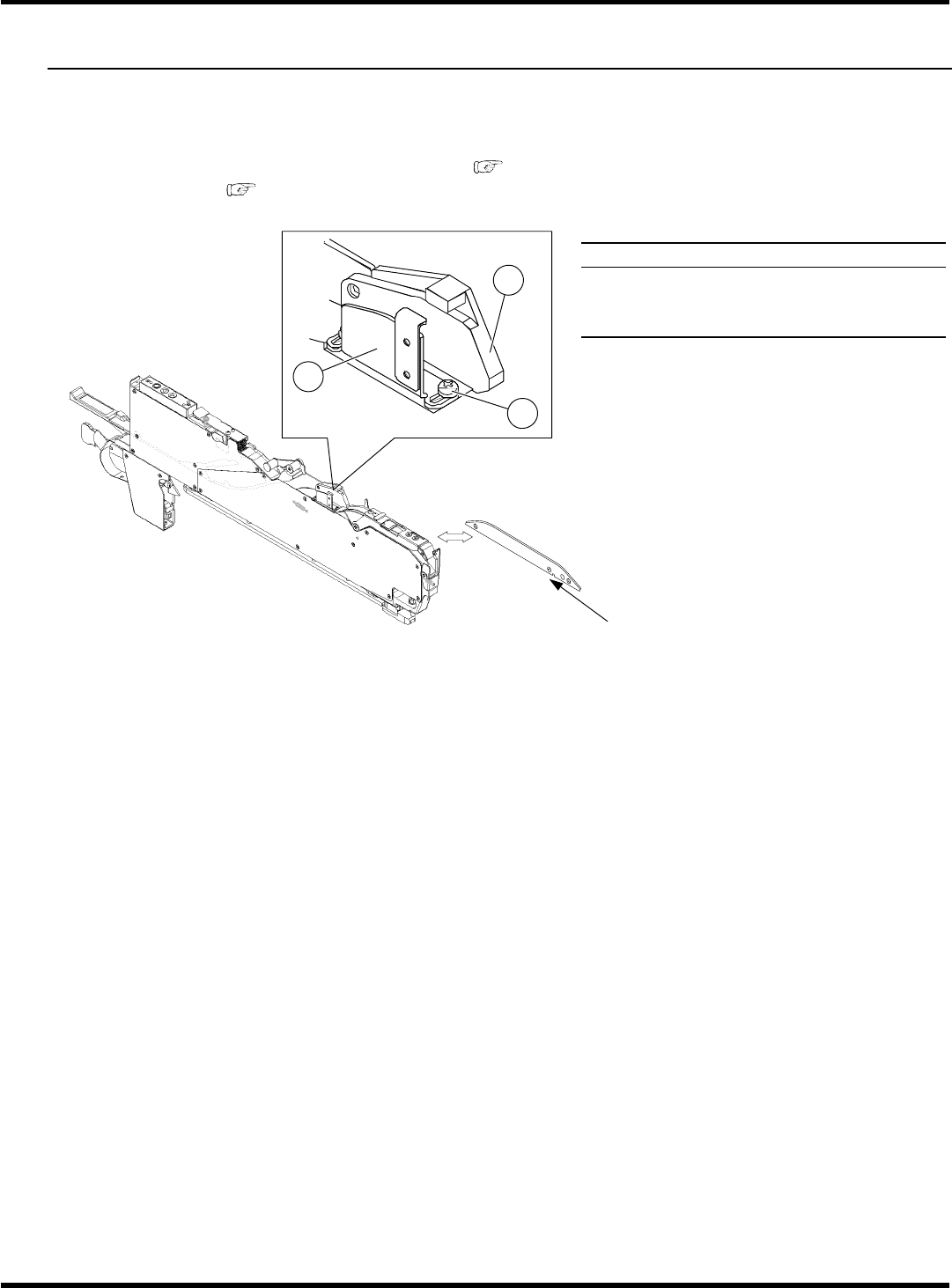

在接头检测传感器部安装有调整每个编带宽度的编带导轨。
在贴装编带宽度为 12 mm 以上的工件时，在对编带压盖部的编带导轨进行脱附之后，也有必要对
传感器部的编带导轨进行调整。
∗
对于编带导轨的调整有使用量规的 (
5.2.2 使用量规的调整方法) 和不使用量规的 2 种调整方
法 (
5.2.1 简易的调整方法)。
名称
接头检测传感器
调整螺钉 (M2.5)
编带导轨
编带压盖部的编带导轨
∗
以 12 mm/16 mm 编带供料器为例有说明。
INTF-C-OMB05-A01-00
INTF-017E
INTF-019E
INTF-018E
1
2
3
Intelligent Tape Feeder
操作手册
5.2
编带导轨
(
接头检测传感器部
)
Page 5-8

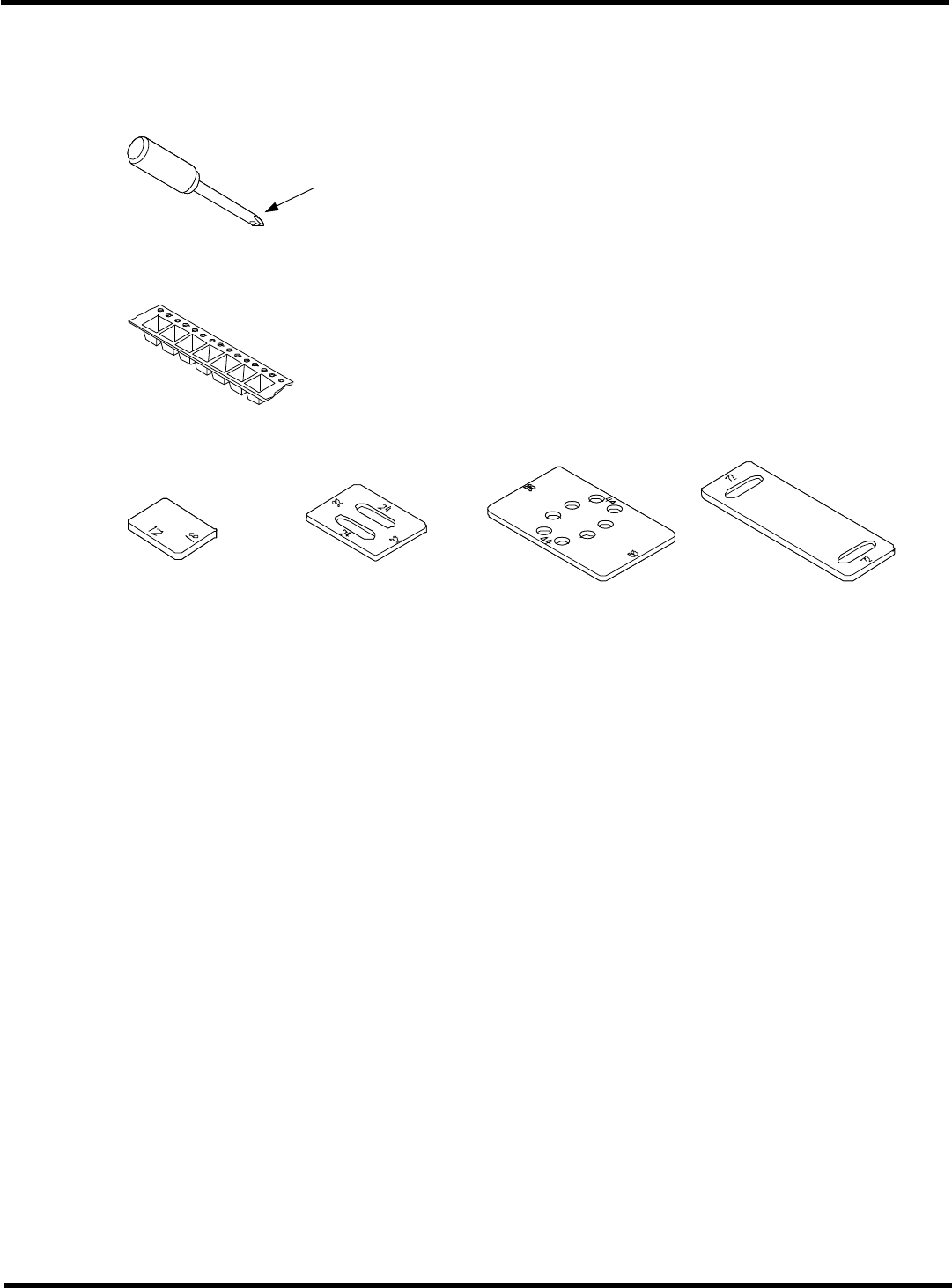

使用工具
在调整编带导轨的宽度时请使用下列工具和量规。
精密的螺丝刀
(
+
,
公称
No.1, M2.5
用
)
INTF-020E
选择与上述调整螺钉孔相吻合的螺丝刀。
贴装工作编带的一段
INTF-021E
5 cm
左右
编带宽度量规
(
∗
)
INTF-022E
INTF-023E
INTF-024E
INTF-025E
12 mm/16 mm
用
24 mm/32 mm
用
44 mm/56 mm
用
72 mm
用
(
∗
)
∗
在简易调整时，不需要。
∗
关于量规，请通过件号
KXFW1KSAA
∗∗
进行咨询。
∗
72 mm
、
88 mm
、
104 mm
用的量规，请在购买时的状态下使用。
