19 4.5． H eight Chec ker （ 激 光高度 测试 工具 ） 激光高度测试原理: 激光所测试 的结果是两个不同高 度的: 相对高 度! 即 : A 高度 : 蓝色 柱体 与 青 色柱体 相差的 高度 . B 高度 : 青色 柱体 与 灰 色底板 相差 的高度 . C 高度 : 蓝色 柱体 与 灰 色底板 相差 的高度 . 激光只 能测试相 对高度 , 假 如没 有设定激光 的参照原 点高 度 , 则默认 把激光校正 …
18
IC引脚
正常状态
IC引脚翘起状态
俯视图:可能有右边
几种情况
IC引脚不良
俯视图:有可能产生
右边几种情况
※ 注意红色虚线的位置，注意引脚不同形状在垂直
照明下的形态，选择合适的位置来测试。
IC垂直照明
样品
(
锡膏
-
黑色
,
锡膏末端
-
白色
)
跟上面一样
（
多锡样品
：
OK
）
空焊
(
锡膏
-
白色
,
锡膏末端
-
黑色
)
少锡
(
锡膏
-
白色
,
锡膏末端
-
白色
)

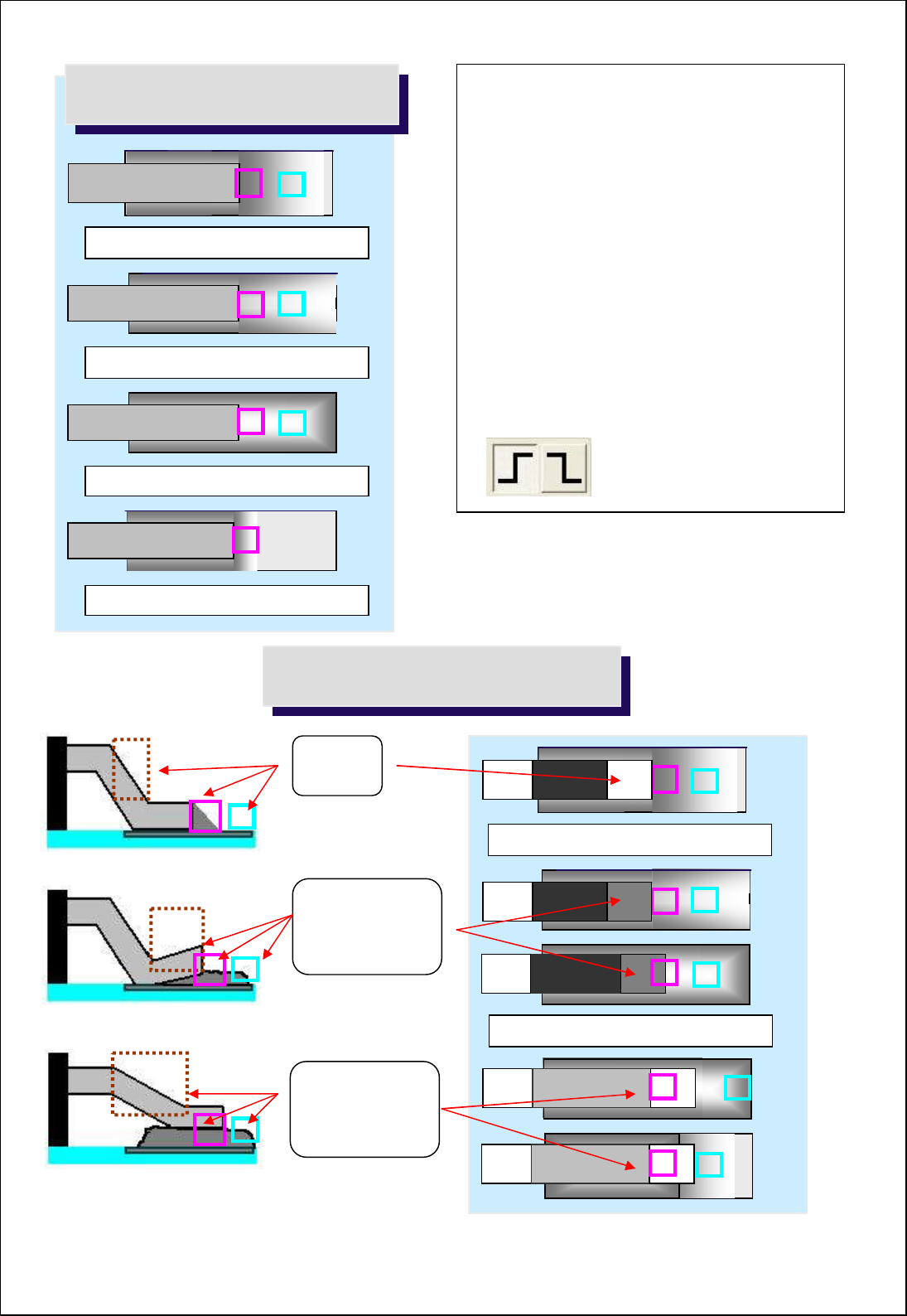

垂直照明下 IC 引脚焊锡状态示意图：
※请参考第三、四页来理解此处
用IC检测工具正常画制IC引脚；
参数设置：
第一页Lead Sep / 第二页Bridge Insp 使
用常规方法设置；
第三页Lead Tip 把此页的虚线位置设置到
红色框或者青色框指示的位置；
第四页Solder Insp 视情况而定灵活使用
照明类型，建议使用垂直/平直照明；请注意配
合使用。
注意使用这个二值化的正反效果
请注意配合二值化正反效果
以便达到最好的测试目的
样品
(
锡膏
-
黑色
,
锡膏末端
-
白色
)
19

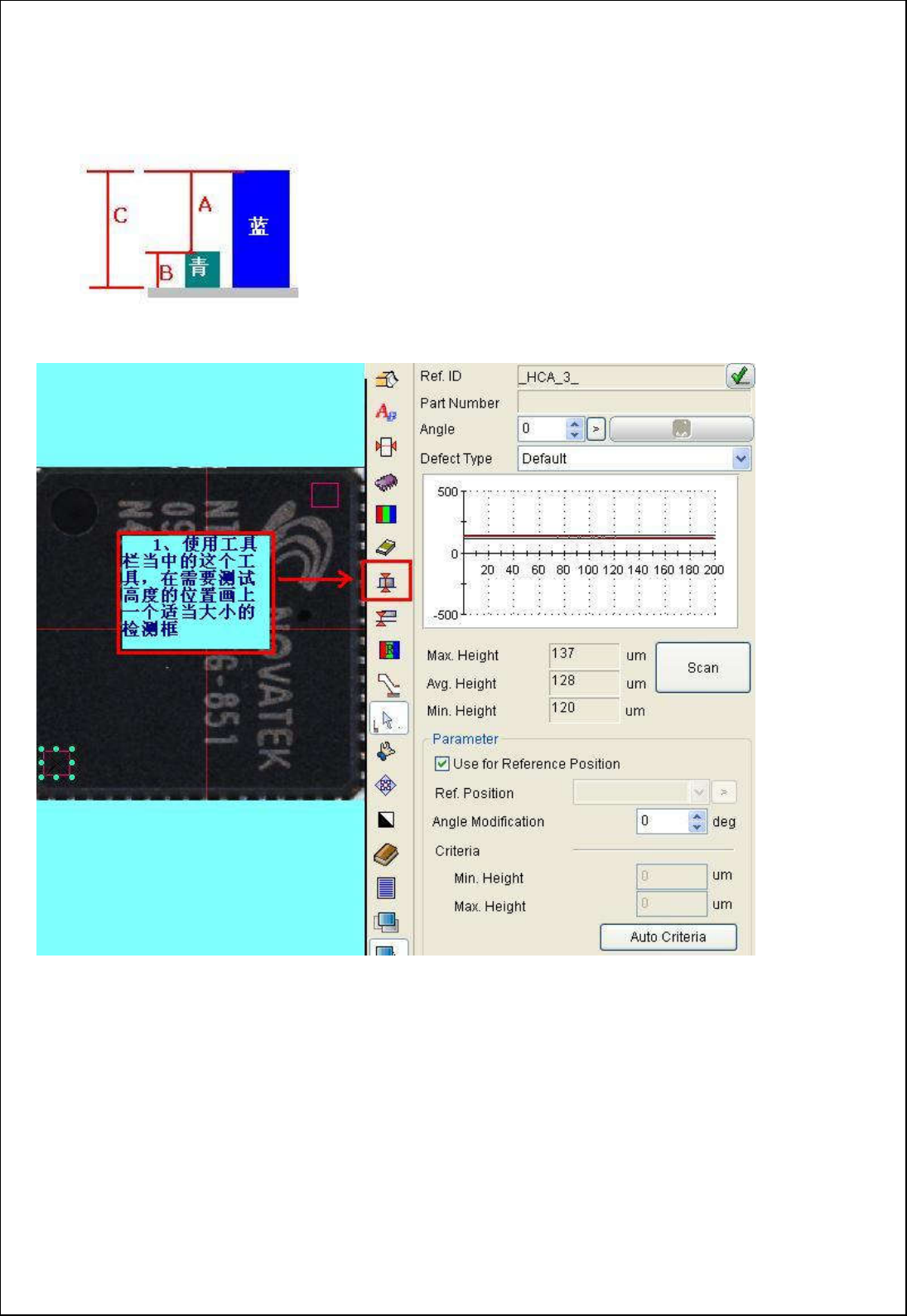

4.5． Height Checker
（ 激光高度测试工具 ）
激光高度测试原理:
激光所测试的结果是两个不同高度的: 相对高度!
即:
A 高度: 蓝色柱体 与 青色柱体 相差的高度.
B 高度: 青色柱体 与 灰色底板 相差的高度.
C 高度: 蓝色柱体 与 灰色底板 相差的高度.
激光只能测试相对高度,假如没有设定激光的参照原点高度,则默认把激光校正里的原点位置当成
零点. 即: 计算激光检测框与 这个零点的 相对高度.
20

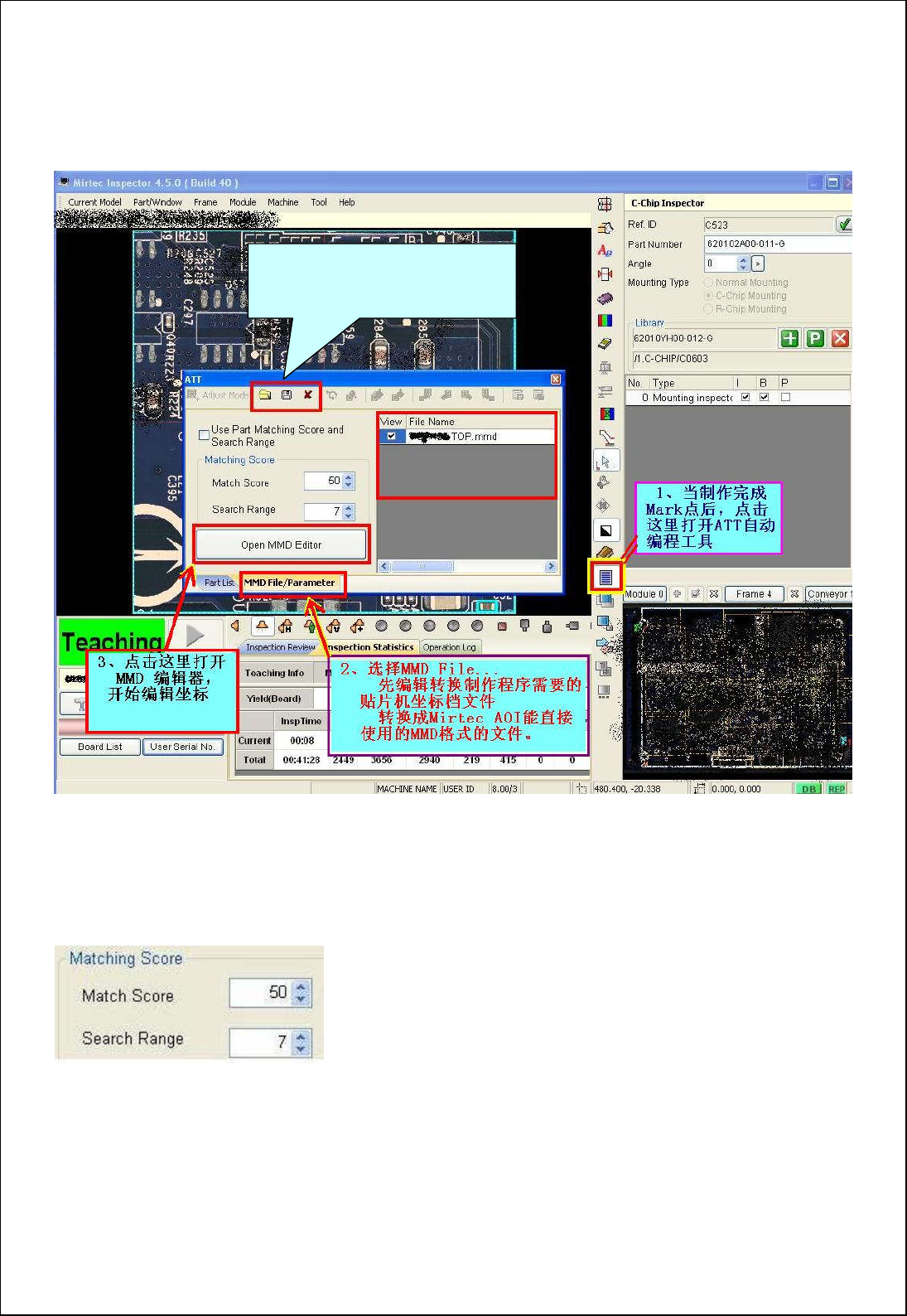

4.6．
ATT使用的演示
使用ATT可以加快编程速度，减少编程时间。一般用于零件比较多的PCB.
1. 按图所示选择使用ATT功能按钮，进入以下界面；
解说：“
□Use Part Matching Score and Search Range”
使用数据库零件本身的对比相似度及搜索范围；
即：利用坐标档、Library及Lib Table文件时，使用数据库元件本身的相似度及搜索范围在元
件坐标位置调整/对正元件检查框的最终位置；
使用统一的元件对比相似度、搜索范围
（对正元件检查框位置时）
Match Score ：元件对比相似度
Search Range ：元件搜索范围
假如有已经编辑好的MMD文件，
可以直接点击这里打开使用
