BradyPrinter i3300 11
安装
回收标签和色带盒

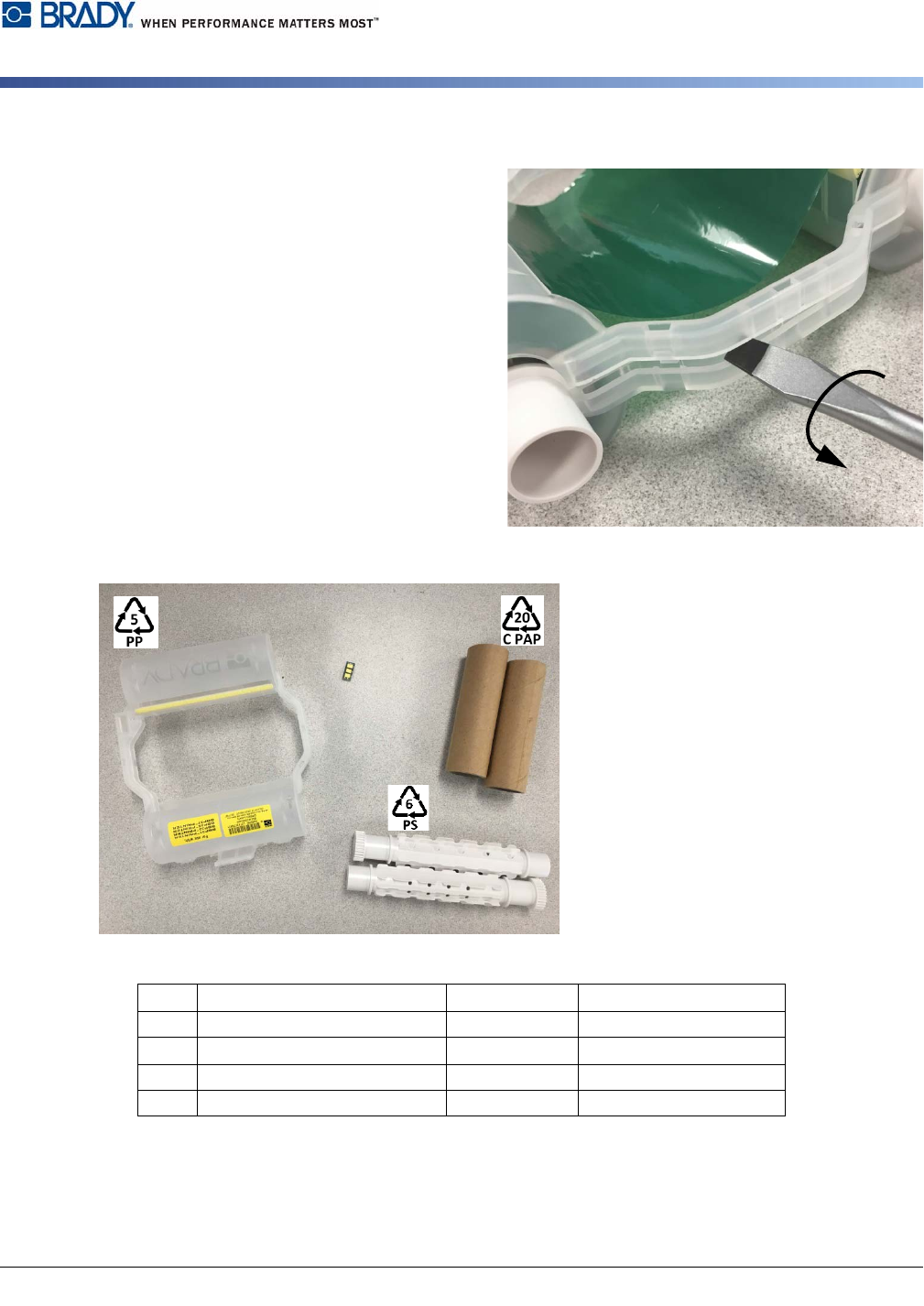

2. 沿着色带盒的两部分间的缝隙将螺丝刀的刀口插入每个锁扣旁，然后轻轻撬开两部分。
在色带盒的两侧重复此过程，直到所有锁
扣打开且色带盒打开。
3. 将 Smart Cell 传感器滑出其定位槽。
4. 松开卷轴上的色带并从硬纸板芯筒上剥
离色带末端。
5. 从硬纸板芯筒的中心取出色带卷轴。
回收组件
编号 组件 材料 回收桶
1
色带盒（不透明）
PP #5 PP
2
Smart Cell 传感器 电子 电子垃圾
3
硬纸板芯 硬纸板
#20 C PAP
4
色带卷轴（白色）
ABS #6 PS
1
2
3
4
BradyPrinter i3300 12
安装
回收标签和色带盒

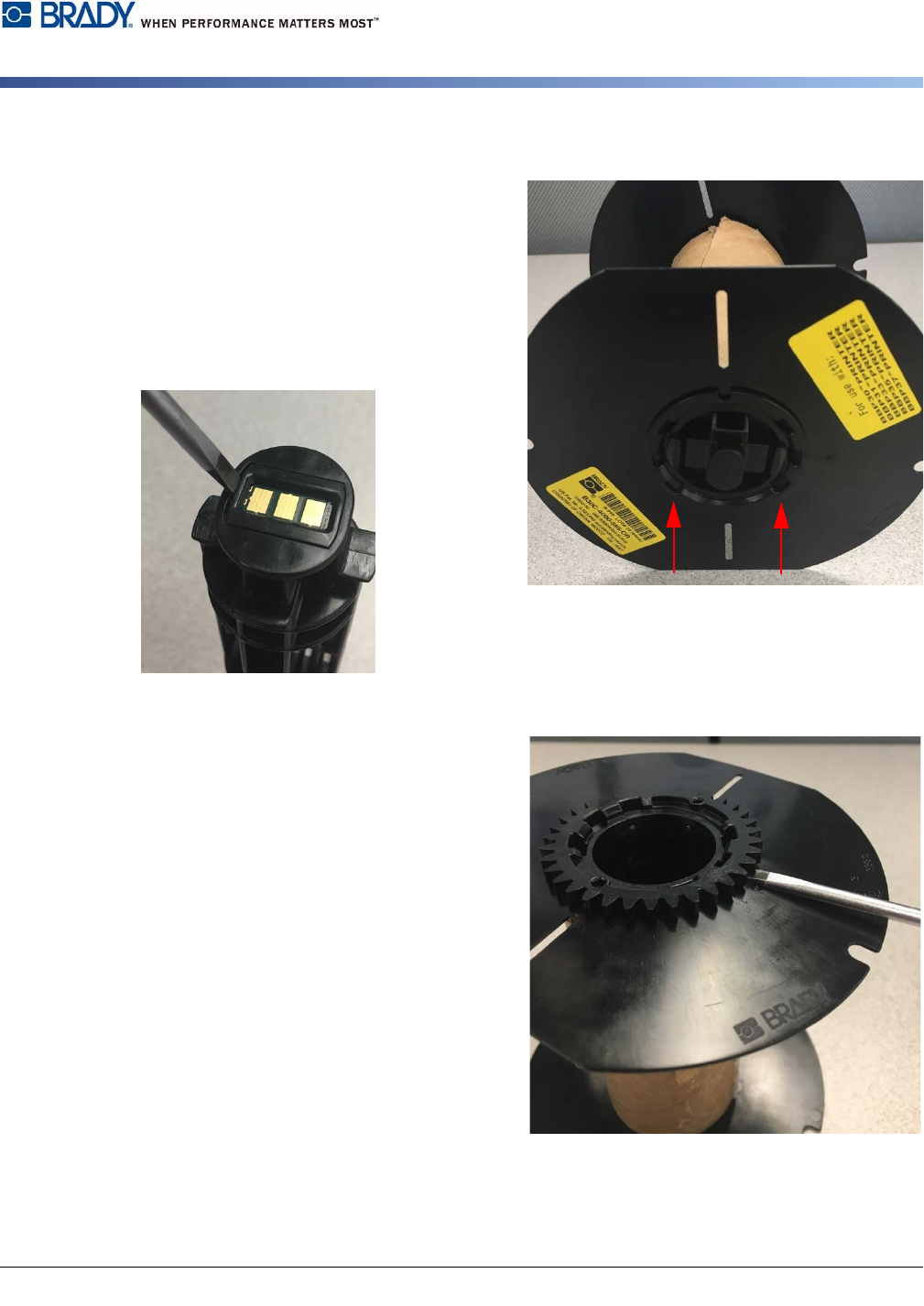

拆解标签盒
1. 同时用拇指按压释放卡舌，同时向前推中
心筒，直到卡舌松开并解锁中心筒。
2. 将松动的中心筒从标签盒中拉出。
3. 将螺丝刀的刀口置于 Smart Cell 传感器
固定器旁的间隙中，然后撬动中心筒的固
定器。
4. 从塑料固定器上卸下 Smart Cell 传感器。
5. 在平的色带盒导轨和锁定端盖之间推动螺丝刀刀口。扭转螺丝刀并围绕端盖继续此过程，直到
端盖脱离。
6. 在色带盒的另一侧重复此过程。
7. 通过将中心芯从硬纸管中推出或从芯上切下
硬纸管来取出硬纸管。
释放卡舌
Smart Cell
传感器固定器
锁定端盖
BradyPrinter i3300 13
安装
回收标签和色带盒
回收组件
编号 组件 材料 回收桶
1
硬纸板芯筒 硬纸板
#20 C PAP
2
色带盒导轨
PC #7 PC
3
中心筒
POM #7 POM
4
Smart Cell 传感器固定器
POM #7 POM
5
Smart Cell 传感器 电子 电子垃圾
6
锁定端盖
POM #7 POM
7
中心芯棒
ABS #7 ABS
1
2
3
4
5
6
7
