Einleitung
1.3.4 Übersicht über die Ausgabestände Weitere Hinweise
Interior Lighting Innenraumbeleuchtung 17
1.3.3.3
1.3.3.3 Handhabung von EGB-Baugruppen
Handhabung von EGB-Baugruppen
Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies wegen
daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf keinen Fall
so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.
Bauelemente dürfen nur berührt werden,
▪ wenn man über EGB-Armband ständig geerdet ist oder
▪ wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem EGB-Bo-
den trägt.
Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies kann
in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter Gegenstand
berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung, z. B. Kunst-
stoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-
Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten. Hal-
ten Sie zum Bildschirm einen Mindestabstand von > 10 cm ein.
1.3.3.4
1.3.3.4 Messen und Ändern an EGB-Baugruppen
Messen und Ändern an EGB-Baugruppen
An den Baugruppen darf nur dann gemessen werden, wenn
▪ das Messgerät geerdet ist (z. B über Schutzleiter) oder
▪ vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird (z. B. metall-
blankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.
1.3.3.5
1.3.3.5 Versenden von EGB-Baugruppen
Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung (z. B. metalli-
sierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese auch in leitfähiger
Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend umhüllen.
Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel, Haushalts-Alufolie
oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung die
Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls Anschlüsse zu-
vor mit Isolierband oder Isoliermaterial ab.
1.3.4
1.3.4 Übersicht über die Ausgabestände
Übersicht über die Ausgabestände
Dokument
SIPLACE SX1/SX2
Innenraumbeleuchtung
Montageanleitung
Ausgabe Änderungen
12/2014 Erstausgabe
09/2015 Einbau der Montageschiene aufliegend auf den Befestigungspunkten
Einleitung
Personalqualifikation und Schulung 1.3.5 SIPLACE im World Wide Web (WWW)
18 Interior Lighting Innenraumbeleuchtung
1.3.5
1.3.5 SIPLACE im World Wide Web (WWW)
SIPLACE im World Wide Web (WWW)
Unter der Adresse http://www.siplace.com können Sie sich in unsere SIPLACE
®
-Homepage einloggen.
► Wählen Sie zwischen der deutschen und englischen Version.
Die einzelnen Rubriken enthalten Informationen zu unseren Produkten, Dienstleistungen und Ansprech-
partnern.
Darüber hinaus haben registrierte Kunden Zugang zur
SIPLACE User Group
. Dort können Sie spezielle
Informationen zu unseren Bestückautomaten abrufen, wie z. B.
▪ technische Dokumentation,
▪ technische Infos,
▪ Ersatzteilelisten usw.
Und so einfach ist die Registrierung für den Zugang zur User Group:
► Klicken Sie auf den Link Register.
► Füllen Sie das Anmeldeformular aus und senden Sie es ab.
Sie erhalten bald darauf Ihre Zugangsberechtigung mit USERID und Passwort.
1.4
1.4 Personalqualifikation und Schulung
Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Aufstellung,
dem Betrieb und der Instandhaltung des Bestückautomaten und der Zusatzgeräte vertraut sind und über
eine entsprechende Qualifikation verfügen, wie z. B.:
▪ Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß den
Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder zu kenn-
zeichnen.
▪ Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Ge-
brauch einer angemessenen Sicherheitsausrüstung.
▪ Die Schulung in Erster Hilfe.
Kurzbeschreibung
Produktbeschreibung
Interior Lighting Innenraumbeleuchtung 19
2
2 Kurzbeschreibung
Kurzbeschreibung
2.1
2.1 Produktbeschreibung
Produktbeschreibung
Die Innenraumbeleuchtung leuchtet den Maschineninnenraum aus, wenn der Sicherheitskreis geöffnet
ist, z. B. bei geöffneter Haube.
Im Produktionsmodus ist die Innenraumbeleuchtung ausgeschaltet.
2.2
2.2 Voraussetzungen
Voraussetzungen
Voraussetzungen für den Einbau der Innenraumbeleuchtung:
▪ die E/A Verteilereinheit (Distributor) [03065892-xx] mit FS06 bzw. [03115376-xx] ab FS01, die in
SIPLACE® SX1/SX2-Maschinen ab Seriennummer L468 und ab M001 verbaut ist
▪ Stationssoftware 707.1 SP 2 und höher
2.3
2.3 Lieferumfang
Lieferumfang
Innenraumbeleuchtung SX1/SX2 [00119745-xx]
Menge Bezeichnung Art.-Nr.
1 Innenraumbeleuchtung SX1/SX2 komplett 03116845-xx
1 Halter Lichtleiste 03116843-xx
2 ISO 4762 - M 4 x 8-A2-70 03042551-xx
2 ISO 7089 - 4 - 200 HV - A2 03100634-xx
1 Lichtleiste LED komplett 03107107-xx
2 DIN 6912-M4 x 5-A2-70 03046112-xx
1 Kabel: Innenbeleuchtung SX1/SX2 (im Folgenden
Verlängerungskabel genannt)
03114815-xx
2 Kabelschelle d=5mm H2P polyamid 00319192-xx
5 Kabelbinder B=3,6mm L=140 mm TY 24M 00805141-xx
5 Kabelbinder B=4,8mm L=186 mm TYB-25M 00805142-xx
2 Klebesockel für Kabelbinder 03064015-xx
1 DIN EN ISO 10511 - M4-A2-70 03054130-xx
1 ISO 4762 - M 4 x 8-A2-70 03042551-xx
2 ISO 7089 - 4 - 200 HV - A2 03100634-xx
1 Montageanleitung Innenraumbeleuchtung SX1/SX2 00197684-xx

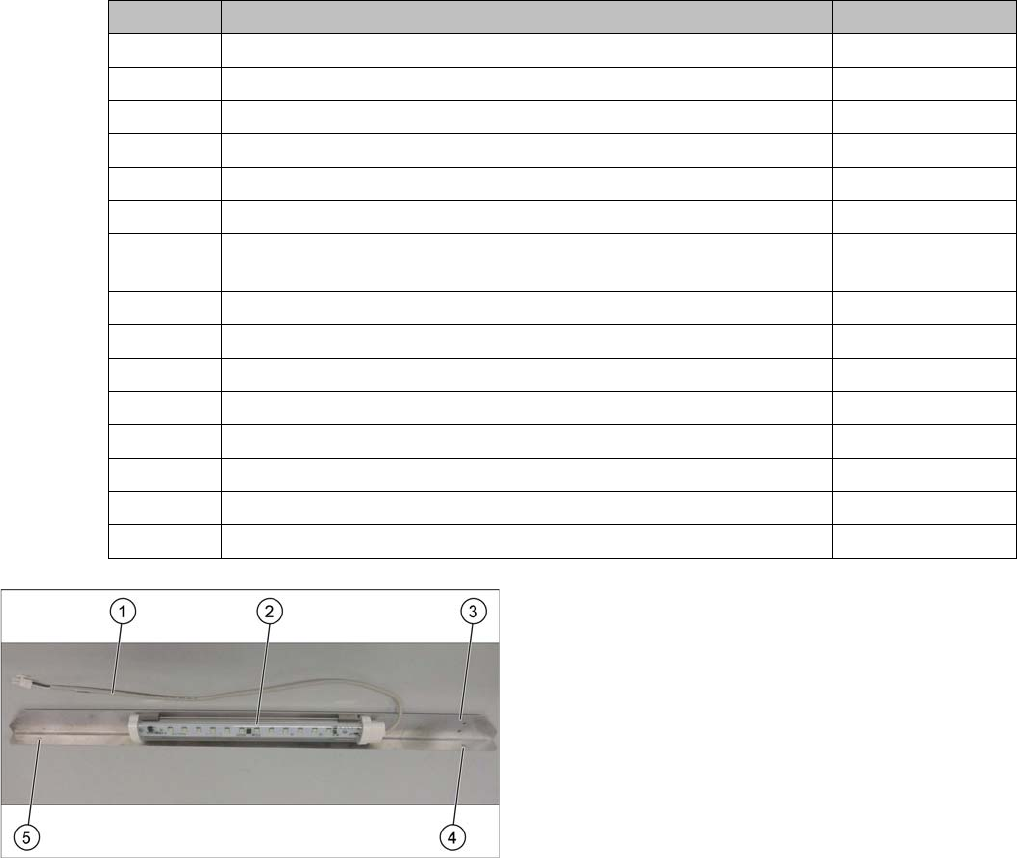

Innenraumbeleuchtung
1. Kabel
2. Lichtleiste
3. Bohrungen für Befestigung des Kabels
4. Bohrung für Befestigung rechts am
Maschinenständer
5. Bohrung für Befestigung links am Maschinenständer
