Einbau
Vorbereitende Arbeiten
Interior Lighting Innenraumbeleuchtung 21
3
3 Einbau
Einbau
3.1
3.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Falls die Lichtleiste nicht auf der Montageschiene vormontiert ist, schrauben Sie die beiden Klam-
mern der Lichtleiste mit zwei Schrauben M4 x 5 (kurzer Kopf) auf die Montageschiene.
► Stecken Sie die Lichtleiste auf die beiden Klammern.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Fahren Sie den BE-Wagen aus der Maschine.

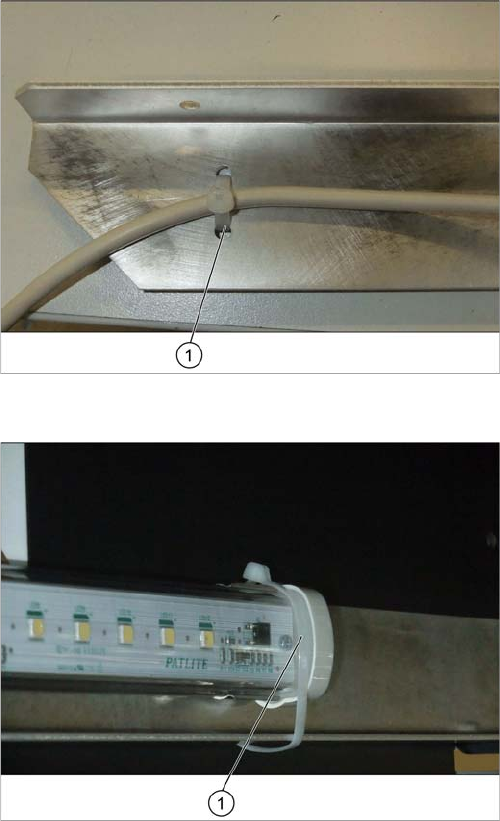

Kabel fixieren
► Fixieren Sie das Kabel der Lichtleiste mit einem Ka-
belbinder an der Montageschiene (1).
Lichtleiste zusätzlich sichern
► Sichern Sie die Lichtleiste auf der anderen Seite
zusätzlich mit einem Kabelbinder (1).
Einbau
Innenraumbeleuchtung einbauen
22 Interior Lighting Innenraumbeleuchtung
3.2
3.2 Innenraumbeleuchtung einbauen
Innenraumbeleuchtung einbauen
Übersicht
Einbauplatz am Beispiel einer SX2
1. Stellplatz 1
2. Distributor in Sektor 2
3. Einbauplatz für die Innenraumbeleuchtung
Pro Maschine ist eine Innenraumbeleuchtung möglich,
die Sie an der Ausgabeseite einbauen.
Übersicht über die Kabelführung
1. Zur Seite
2. Über den Maschinenständer
3. Unter Maschineninnenraumdecke entlang
4. Am Maschinenständer nach unten
5. Zum Distributor
Einbau
Innenraumbeleuchtung einbauen
Interior Lighting Innenraumbeleuchtung 23
Einbau
► Öffnen Sie die Haube.
Befestigungspunkte
Einbauplatz für die Innenraumbeleuchtung an der Ausga-
beseite
1. Befestigungspunkt links
2. Befestigungspunkt rechts
Beleuchtungseinheit fixieren
► Fixieren Sie die Innenraumbeleuchtung an den bei-
den Befestigungspunkten (1) und (2).
Verwenden Sie dazu zwei M4x8-Schrauben und zwei
Unterlegscheiben aus dem Nachrüstsatz.
► Sichern Sie die Schrauben mit Loctite 243.
Verlängerungskabel anstecken und sichern
► Stecken Sie am Kabel der Lichtleiste (1) das
Verlängerungskabel an (2).
► Sichern Sie die Stecker und das Kabel mit einem
Kabelbinder (3).
