3.2 Innenraumbeleuchtung einbauen
Innenraumbeleuchtung einbauen
Übersicht

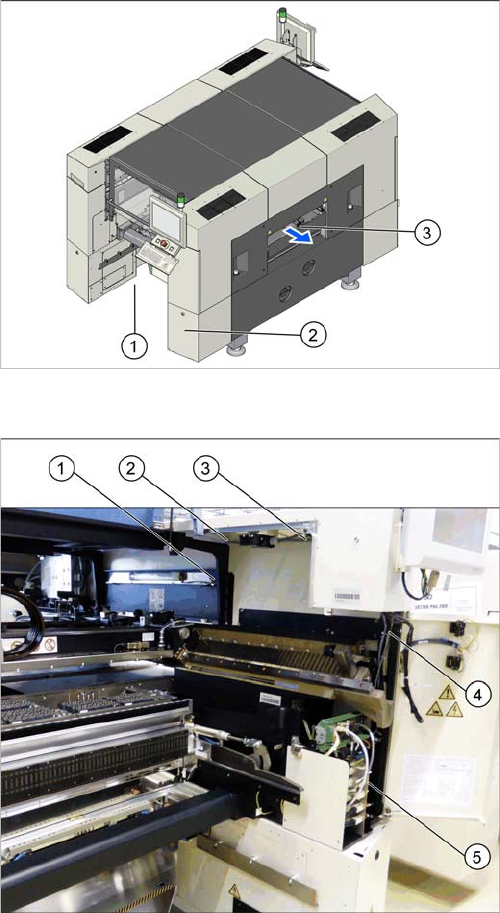

Einbauplatz am Beispiel einer SX2
1. Stellplatz 1
2. Distributor in Sektor 2
3. Einbauplatz für die Innenraumbeleuchtung
Pro Maschine ist eine Innenraumbeleuchtung möglich,
die Sie an der Ausgabeseite einbauen.
Übersicht über die Kabelführung
1. Zur Seite
2. Über den Maschinenständer
3. Unter Maschineninnenraumdecke entlang
4. Am Maschinenständer nach unten
5. Zum Distributor
Einbau
Innenraumbeleuchtung einbauen
Interior Lighting Innenraumbeleuchtung 23
Einbau
► Öffnen Sie die Haube.

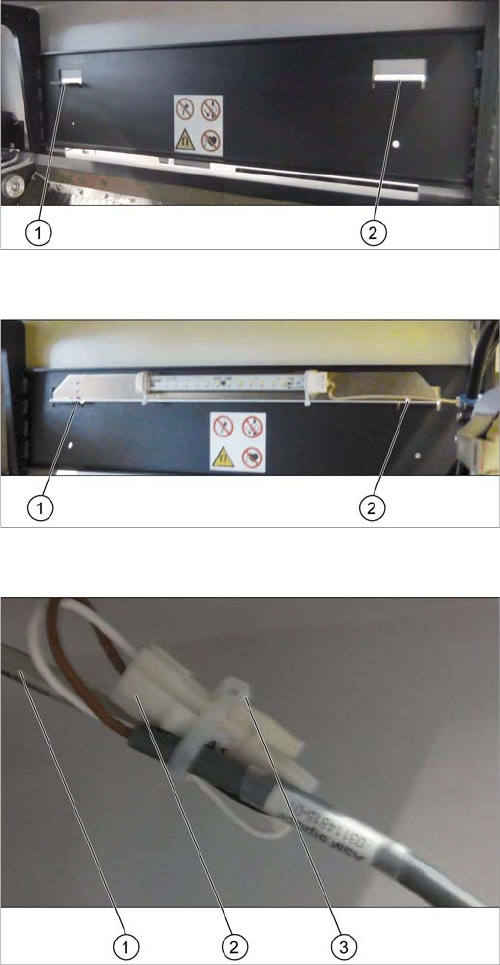

Befestigungspunkte
Einbauplatz für die Innenraumbeleuchtung an der Ausga-
beseite
1. Befestigungspunkt links
2. Befestigungspunkt rechts
Beleuchtungseinheit fixieren
► Fixieren Sie die Innenraumbeleuchtung an den bei-
den Befestigungspunkten (1) und (2).
Verwenden Sie dazu zwei M4x8-Schrauben und zwei
Unterlegscheiben aus dem Nachrüstsatz.
► Sichern Sie die Schrauben mit Loctite 243.
Verlängerungskabel anstecken und sichern
► Stecken Sie am Kabel der Lichtleiste (1) das
Verlängerungskabel an (2).
► Sichern Sie die Stecker und das Kabel mit einem
Kabelbinder (3).
Einbau
Innenraumbeleuchtung einbauen
24 Interior Lighting Innenraumbeleuchtung
Kabelführung
Das Kabel muss beim Einbau zum Distributor in Sektor 2
geführt werden.
► Führen Sie das Kabel zur Seite und befestigen Sie es
mit einem Klebesockel (1).
► Sichern Sie die Stecker am Verlängerungskabel am
Maschinenständer.
► Führen Sie das Verlängerungskabel zwischen
Maschinenständer und Maschineninnraumdecke
hindurch (2) und (3).
Kabelführung
► Führen Sie das Verlängerungskabel unter der Ma-
schineninnenraumdecke entlang in Richtung
Stellplatz 1, Sektor 2.
► Befestigen Sie das Kabel mit einem Klebesockel (1)
und am dafür vorgesehenen Stehbolzen (2).
Verwenden Sie dazu eine selbstsichernde Mutter
M4.
► Führen Sie das Kabel am Maschinenständer nach
unten (3) zum Distributor.
► Sichern Sie das Kabel mit einem Kabelbinder.
► Befestigen Sie das Kabel zusätzlich am Lüfter mit ei-
ner Kabelschelle am dafür vorgesehenen Stehbol-
zen.
