Einbau Abschließende Arbeiten Interior Lighting Innenraumbeleuchtung 25 3.3 3 . 3 A b s c h lie ß e n d e A r b e it e n Abschließende Arbeiten ► Schließen Sie alle Abdeckungen. ► Schalten Sie die M aschin e wieder ein. …
Einbau
Innenraumbeleuchtung einbauen
24 Interior Lighting Innenraumbeleuchtung

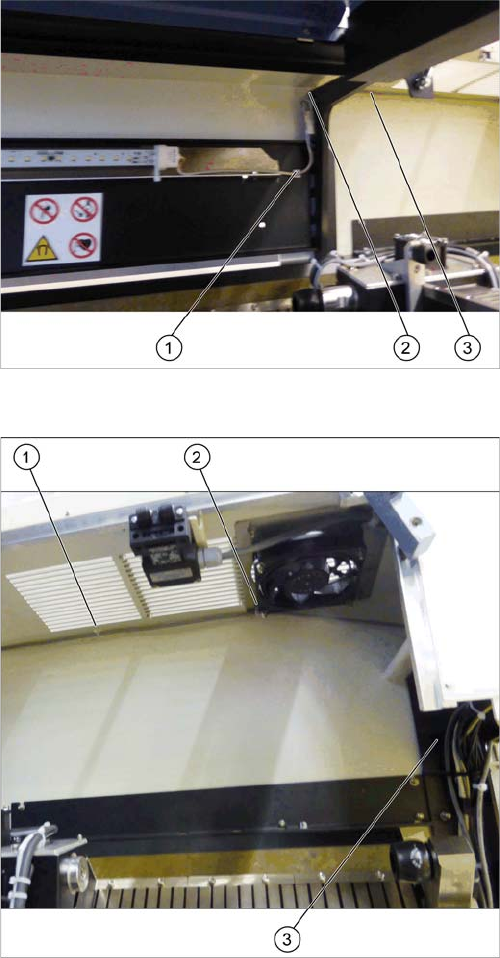

Kabelführung
Das Kabel muss beim Einbau zum Distributor in Sektor 2
geführt werden.
► Führen Sie das Kabel zur Seite und befestigen Sie es
mit einem Klebesockel (1).
► Sichern Sie die Stecker am Verlängerungskabel am
Maschinenständer.
► Führen Sie das Verlängerungskabel zwischen
Maschinenständer und Maschineninnraumdecke
hindurch (2) und (3).
Kabelführung
► Führen Sie das Verlängerungskabel unter der Ma-
schineninnenraumdecke entlang in Richtung
Stellplatz 1, Sektor 2.
► Befestigen Sie das Kabel mit einem Klebesockel (1)
und am dafür vorgesehenen Stehbolzen (2).
Verwenden Sie dazu eine selbstsichernde Mutter
M4.
► Führen Sie das Kabel am Maschinenständer nach
unten (3) zum Distributor.
► Sichern Sie das Kabel mit einem Kabelbinder.
► Befestigen Sie das Kabel zusätzlich am Lüfter mit ei-
ner Kabelschelle am dafür vorgesehenen Stehbol-
zen.
Einbau
Abschließende Arbeiten
Interior Lighting Innenraumbeleuchtung 25
3.3
3.3 Abschließende Arbeiten
Abschließende Arbeiten
► Schließen Sie alle Abdeckungen.
► Schalten Sie die Maschine wieder ein.
► Fahren Sie den BE-Wagen in die Maschine.
► Schließen Sie die Haube.
Die Stationssoftware erkennt automatisch, dass die Innenraumbeleuchtung eingebaut ist und steuert die
Funktion entsprechend:
▪ Die Innenraumbeleuchtung wird eingeschaltet, wenn der Sicherheitskreis geöffnet ist, z.B. bei
geöffneter Haube.
▪ Die Innenraumbeleuchtung wird ausgeschaltet, wenn sich die Maschine im Produktionsmodus be-
findet.

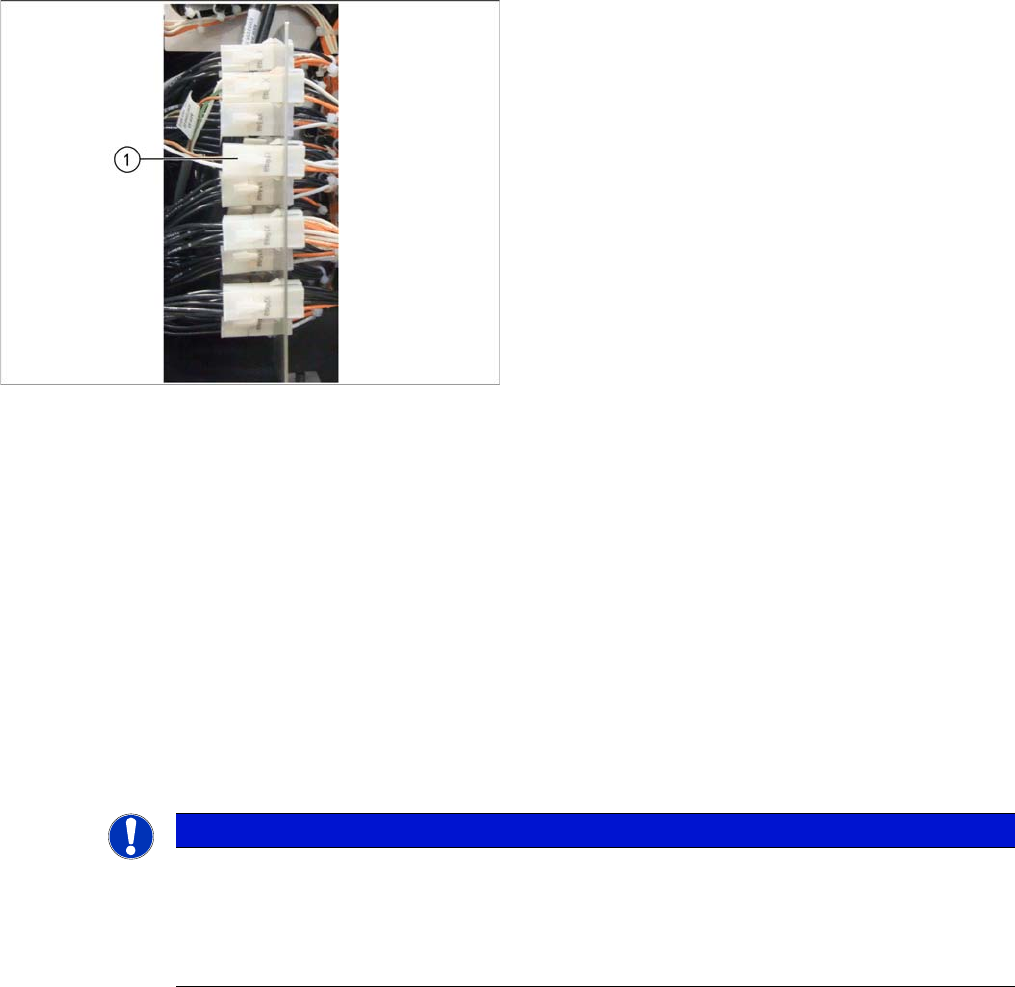

Verlängerungskabel am Distributor anstecken
► Öffnen Sie die Distributortür an Stellplatz 1 in
Sektor 2.
► Lokalisieren Sie den Stecker X18qa.
► Stecken Sie das Verlängerungskabel am Stecker
X18qa an (1).
► Schließen Sie die Distributortür.
HINWEIS
Funktionstest
► Zum Funktionstest kann die Innenraumbeleuchtung auch über die E/A-Funktionen einge-
schaltet werden. Schalten Sie diese aber immer vor Produktionsbeginn wieder aus, da die
Bestückgenauigkeit durch Fremdlicht wie die Innenraumbeleuchtung beeinträchtigt werden
kann.
Einbau
Abschließende Arbeiten
26 Interior Lighting Innenraumbeleuchtung
