- 44 - N O TE( 注記 ) # 01.. .. FOR 2050M,2050R M , 20 5 5 R M , ２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ， 2 06 0 M,2060 RM,2 0 50C ２０６０ Ｍ，２０６０ ＲＭ，２０５０ Ｃ 用 #0 2 ....F O R 20 50 L , 2050 RL, 2 055RL, ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ， 2 06 0 L,206 0R L…
- 43 -

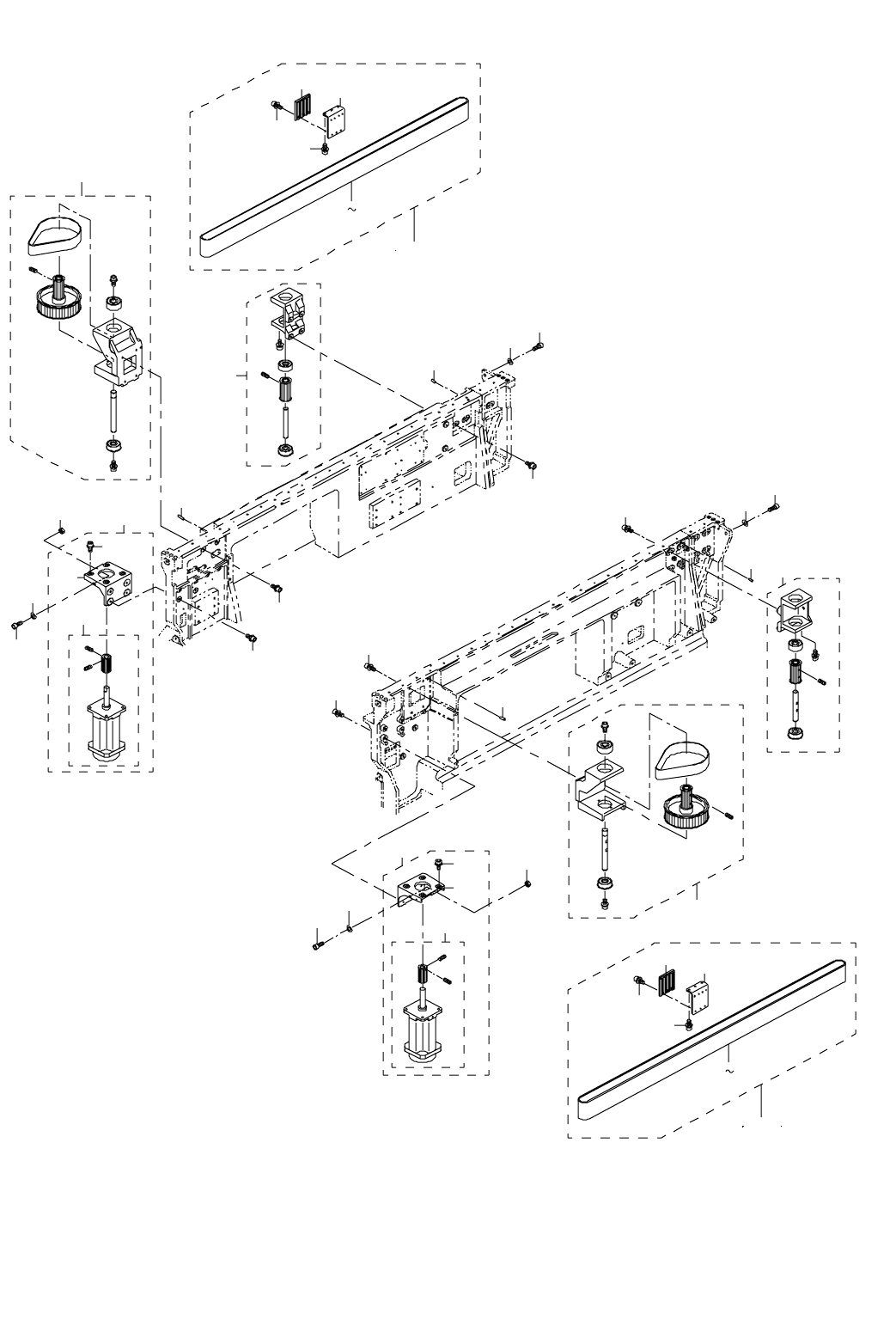

22.X-Y COMPONENTS (4)
Ｘ − Ｙ 関係（４）
6
2
4
3
5
8
7
17
15
16
14
13
14
16
15
13
19
20
24
26
24 26
27
29
28
30
21 22 23
21 22 23
10
11
12
19
18
20
9
1
18
17
27
29
30
28
33
34
32
31
- 44 -
NOTE( 注記 ) #01....FOR 2050M,2050RM,2055RM, ２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM,2050C ２０６０ Ｍ，２０６０ ＲＭ，２０５０ Ｃ 用
#02....FOR 2050L,2050RL,2055RL, ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，
2060L,2060RL ２０６０ Ｌ，２０６０ ＲＬ 用
#03....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-55736 YA PULLEY BRACKET L ASSY(N)
ＹＡ プーリブラケッ Ｌ 組（Ｎ）
1
2 SL-6063592-TN SCREW M6 L=35
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
3 400-55737 YA PULLEY BRACKET R ASSY(N)
ＹＡ プーリブラケッ Ｒ 組（Ｎ）
1
4 SL-6063592-TN SCREW M6 L=35
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
5 400-00720 YB PULLEY BRACKET L ASS'Y
ＹＢ プーリブラケット Ｌ 組
1
6 SL-6062592-TN SCREW 座金付き六角穴ボルト 4
7 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
8 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
9 400-00723 YB PULLEY BRACKET R ASS'Y
ＹＢ プーリブラケット Ｒ 組
1
10 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
11 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
12 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
13 400-00725 YM BRACKET ASS'Y
ＹＭ ブラケット組
2
14 400-00726 YM BRACKET
ＹＭ ブラケット
(1)
15 400-00727 Y MOTOR ASS'Y
Ｙ モータ組
(1)
16 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
17 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
8
18 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
2
19 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
2
20 NM-6040001-SC NUT M4
六角ナット Ｍ ４
2
21
#01
400-00729 TIMING BELT YB (M) ASS'Y
タイミングベルト ＹＢ（Ｍ）組
2
22
#02
400-00730 TIMING BELT YB (L) ASS'Y
タイミングベルト ＹＢ（Ｌ）組
2
23
#03
400-18853 TIMING BELT YB(E) ASSY
タイミングベルト ＹＢ（Ｅ）組
2
24
#01
400-00732 TIMING BELT YB
タイミングベルト ＹＢ
(1)
25
#02
400-00733 TIMING BELT YB(L)
タイミングベルト ＹＢ（Ｌ）
(1)
26
#03
400-16697 TIMING BELT YB(E)
タイミングベルト ＹＢ（Ｅ）
(1)
27 400-00736 Y BELT STAY (2)
Ｙ ベルト支え（２）
(1)
28 SL-6041292-TN SCREW
座金付き六角穴ボルト
(7)
29 400-00735 Y BELT STAY (1)
Ｙ ベルト支え（１）
(1)
30 SL-6062092-TN SCREW M6 L=20 座金付き六角穴ボルト (3)
31 PH-0600164-C0 PIN
平行ピン
2
32 PH-0600164-C0 PIN
平行ピン
2
33 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
1
34 PS-0600241-00 SPRING PIN 6X24
スプリングピン ６．０ Ｘ ２４
1
- 45 -

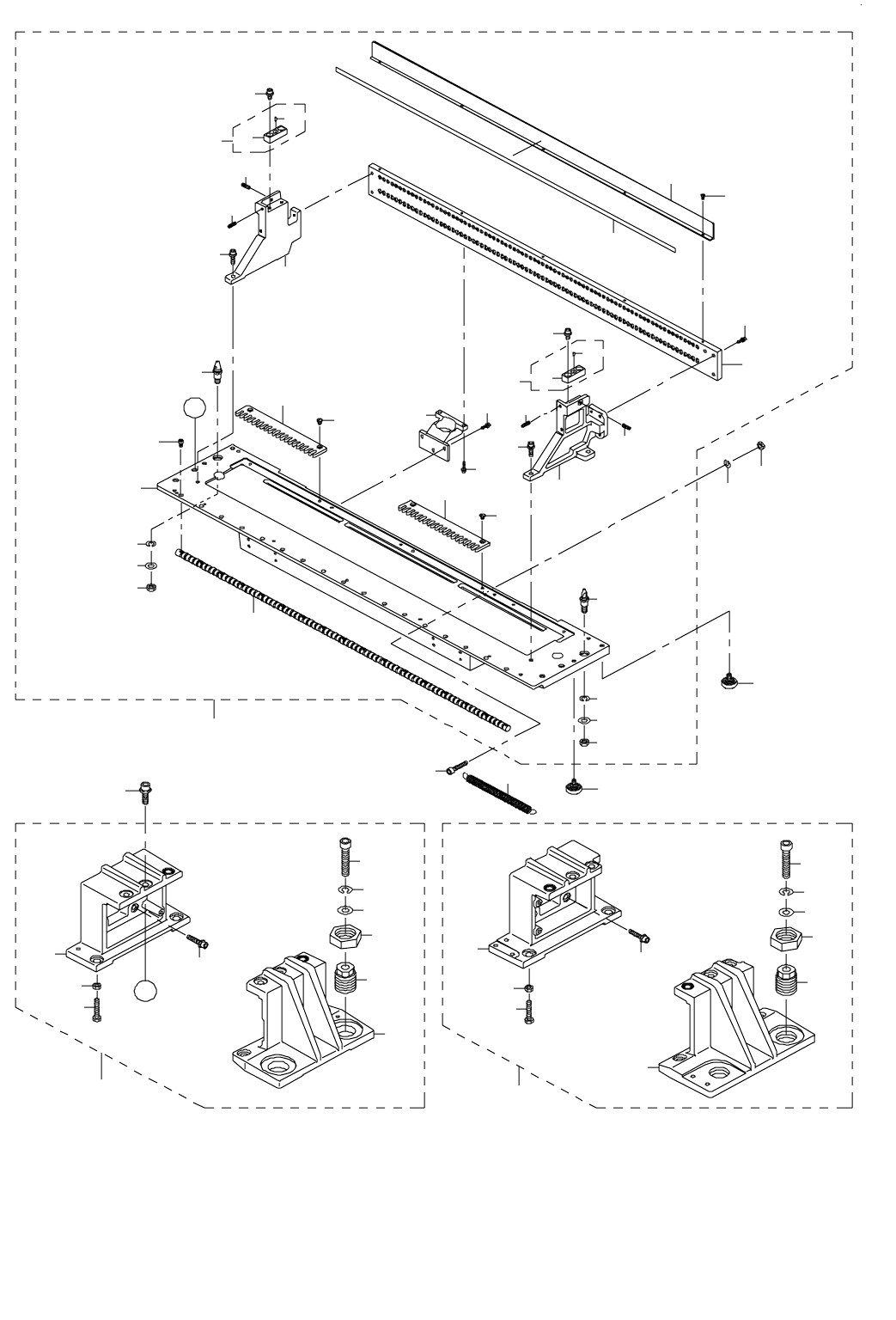

23.FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
8
9
21
7
9
7
8
21
16
16
16
16
22
4
22
12
20
13
3
14
5
6
15
32
33
30
31
35
36
34
42
44
41
46
47
48
49
50
39
37
38
25
27
26
25
27
26
10
11
28
19
24
A
A
29
1
17
40
45
51
18
11
23
53
54
55
51
2
23
43
52
