RV-2 機器仕様書
11
7-2.
ハードオプション
ヘッドオプション ・UV 照明
周辺オプション
・基板バックアップユニット
※基板幅 100mm 以上、基板下 70 mm にも対応
・外付けトランス（AC240V、AC380V～430V）
・長尺マシン対応
・防振パット
・キャリブレーション治具
・強制パスユニット
UV
照明
UV 照明による画像撮影機能を用意しました。
コーティング剤 未塗布部の検出、塗布禁止区域へのコーティング剤の飛び散り検査など行う事が出来ます。
基板バックアップユニット
大型基板などソリの大きな基板の、ソリを矯正するために使用します。
バックアップユニットの上下動作はエア駆動となっており、バックアップピン部分には静電対策スポンジを採用していま
す。
※１ 基板幅 100mm 以上に対応しております。
※2 一部配置不可な領域があります。
＜バックアップユニット外観＞
＜UV 照明無し時＞
＜UV 照明時＞
RV-2 機器仕様書
12
外付けトランス
装置への供電圧が２００V 以上の場合に、電圧を降圧する時に使用します。
AC 三相 240V または AC 三相 380V～430V 対応
長尺基板対応
長尺基板の検査エリアを 2 つのブロックに分けて検査します。
検査可能な基板サイズと条件
最大基板幅
：
630mm
基板奥行き
：
50mm
～
300mm
条件
：長尺基板に対応させるにはセンサの増設が必要です。
マーク条件
2 分割したエリアごとに、基板の対角線上 2 ヶ所のアライメントマークを用意してください。

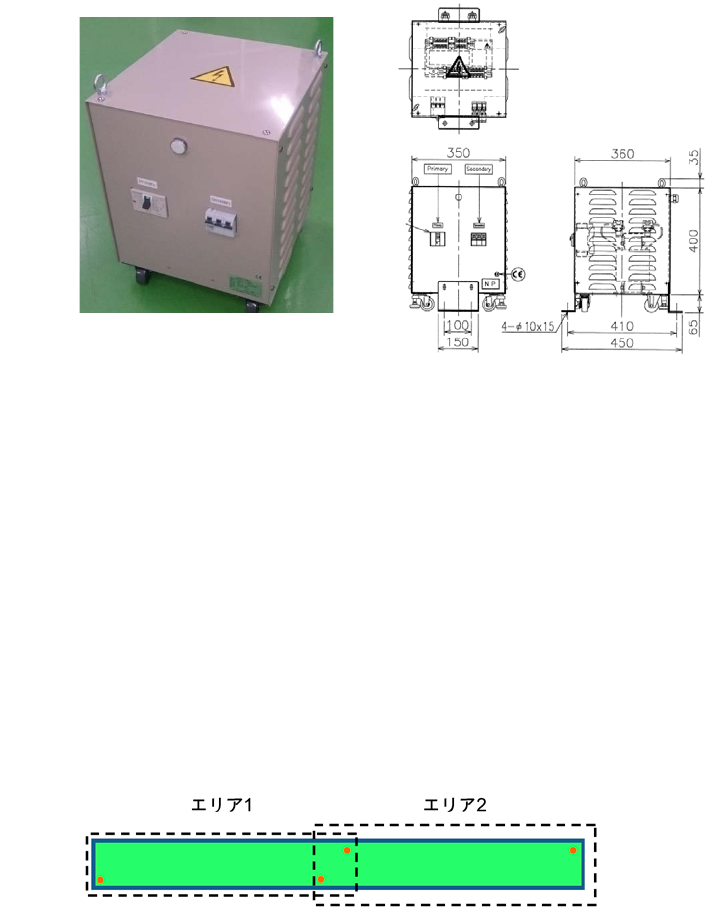

＜外付けトランス外観＞ ＜外付けトランス外形寸法図＞
RV-2 機器仕様書
13
8.
システム要件
周辺系ソフトオプションのシステム要件（推奨）
※リモート判定（OLR）のみで使用する場合は、サーバ系ソフトを同一 PC にインストールする必要がある為
サーバ系ソフトオプションのシステム要件を満たす必要があります。
項目
仕様
オペレーティング
システム
・Windows7 Professional 32bit、64bit
・Windows8 Professional 32bit、64bit
※オフラインエディタは 64bit のみ対応。
プロセッサ 1GHz 以上（オフラインエディタは 2GHz 以上推奨）
RAM
2GB 以上（オフラインエディタは 4GB 以上推奨）
モニタ SXGA（1280×1024）以上 （Full HD 1920x1080 推奨）
ネットワーク 100Mbps Ethernet 以上（1Gbps Ethernet 推奨）
その他
.NET Framework 4.0
※インストール時に自動的にインストールされます
※上記以外の構成での使用につきましてはお問い合わせ下さい。
サーバ系ソフトオプションのシステム要件（推奨）
※周辺系ソフトとサーバ系ソフトを同一 PC で動作させる事はできませんので、PC は別々で準備をお願いします。
項目
仕様
オペレーティング
システム
・Windows7 Professional 64bit
・Windows8 Professional 64bit
・WindowsServer2008 64bit
・WindowsServer2012 64bit
プロセッサ 1.4GHz 以上
RAM 4GB
モニタ Super VGA（800×600）以上
ネットワーク 100Mbps Ethernet 以上（1Gbps Ethernet 推奨）
その他
.NET Framework 4.0
※インストール時に自動的にインストールされます
※上記以外の構成での使用につきましてはお問い合わせ下さい。
