H02F,H02 HEAD 5/7
H02F,H02 ヘッド 5/7
UH02617
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
69 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
70 W1010A 3 WASHER, CONICAL ワッシャ 皿 M-3-L FE
71 AA7AY03 1 SLIDER スライダ OT
72 PM04HK6 1 SLIDER スライダ FE
73 PM03HZ3 1 BKT, SLIDE ＢＫＴ スライド AL
74 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
75 W1010A 3 WASHER, CONICAL ワッシャ 皿 M-3-L FE
76 PX08531 1 NAMEPLATE
銘
板 PL SET
78 Y3044Z 1 UNION, ELBOW ユニオン エルボ LH-0425-M3 OT
79 R2031B 1 RING リン
グ
LS-0425 OT
80 PM096S1 1 JOINT, HOSE ジョイント ホース AL
81 H3145H 1 PLUG
プ
ラ
グ
M-3P OT
82 A4067H 2 ELBOW エルボ M-3AU-4 OT
142
PTS-NAHEAD-02JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
143
PTS-NAHEAD-02JE

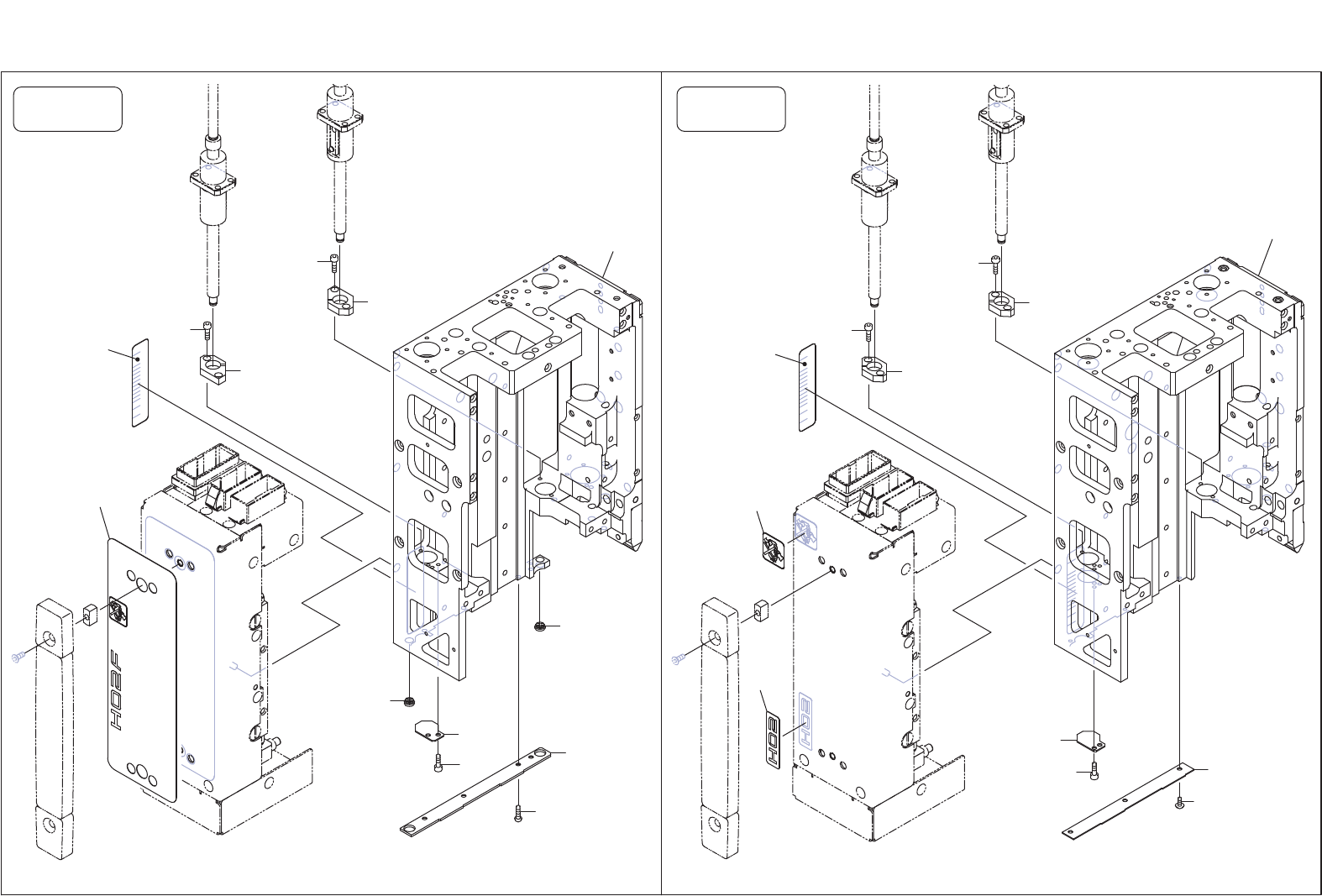

+)࣊ࢵࢻ
+)+($'
