2-47 2 4. 3 .3 운 전중 의 매거진이 나 팔레 트 의 교 환 ( dY TF 의 예 ) dY T F 는 마 운터의 운전 중이라 도 매 거진 이 나 팔레트의 교환 을 할 수 있습니 다 . 매거진 의 가 동 률 을 낮추지 않고 트 레이 부품의 셋업 을 할 수 있 습니 다 . ( 운전중에 사 용하 고 있 는 매 거진 은 교환 할 수 없습니 다 . ) 매거 진 이 나 팔레트의 교환방법 에 …
2-46
2
4
사용할 팔레트 전부를 정확한 매거진단에 삽입합니다 .
n
요점
• 매거진의 양사이드에는 팔레트 삽입단을 틀리지 않게 단수를 표시하는 검은색과 은색의 번호가 적혀있는 라벨이 붙어 있
습니다 .
• [ 부품 ] -「트레이」정보의「팔레트 번호 개시 / 종료」파라미터에서 설정한 매거진단에 팔레트를 삽입해 주십시오 .

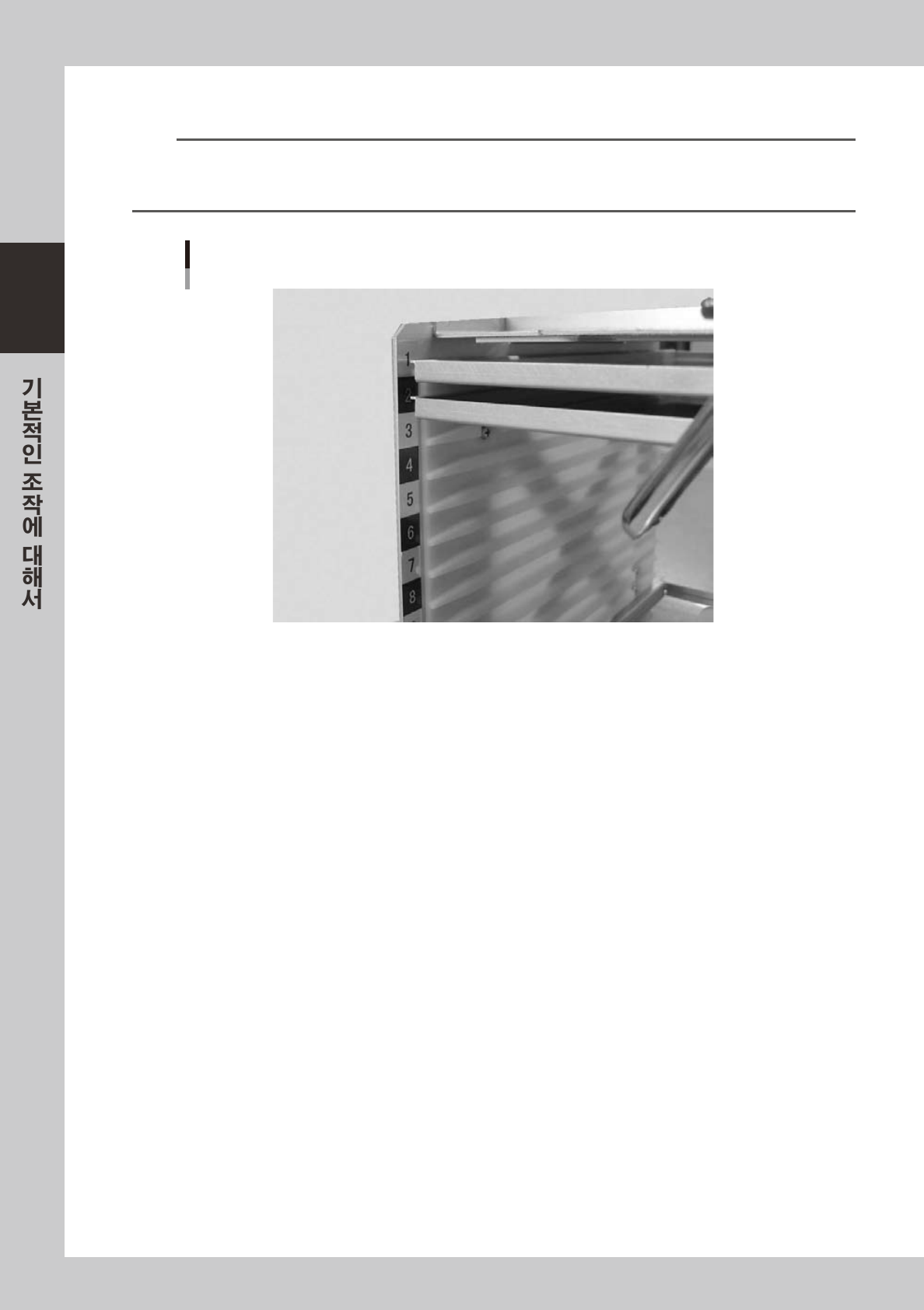

팔레트 삽입단의 번호표시
27222-L1-0 0
5
팔레트 누름대를 닫습니다 .
Latchlever 를밑으로당기면서 ,누름대를닫아주십시오 .
2-47
2
4.3.3 운전중의 매거진이나 팔레트의 교환 (dYTF 의 예 )
dYTF 는 마운터의 운전중이라도 매거진이나 팔레트의 교환을 할 수 있습니다 . 매거진의 가동률을 낮추지
않고 트레이 부품의 셋업을 할 수 있습니다 . ( 운전중에 사용하고 있는 매거진은 교환할 수 없습니다 .)
매거진이나 팔레트의 교환방법에 대해서 설명합니다 .
1
교환할 매거진측의 도어 스위치를「OPEN」으로 합니다 .
매거진의도어잠금이해제되어 ,도어스위치의램프가소등합니다 .
도어 스위치
도어 스위치
27223-L1-0 0
2
매거진 도어를 오픈합니다 .
교환할매거진의도어핸들을당겨서 ,매거진도어를열어주십시오 .
3
매거진 클램프를 해제합니다 .
매거진클램프를당기면서왼쪽으로돌려주십시오 .
매거진 클램프
매거진 클램프를 당겨서 왼쪽으로 돌려서 해제한다
272 2 4 -L1- 0 0
2-48
2
4
팔레트를 교환합니다 .( 팔레트만 교환할 경우 )
매거진채로교환할경우에는 ,Step5 로진행해주십시오 .
1. 팔레트누름대를당깁니다 .
Latchlever 를누르면서 ,팔레트누름대를앞쪽으로당겨주십시오 .
2. 팔레트를교환합니다 .
3. 팔레트누름대를원상태로합니다 .
팔레트 교환
Latch lever
팔레트 누름대
272 25-L1-0 0
5
매거진 전체를 앞으로 당겨 주십시오 .
매거진은손잡이를잡고똑바로당겨서빼주십시오 .
매거진을 인출
가이드
272 2 6 -L1- 0 0
