2-48 2 4 팔레 트를 교 환합니다 . ( 팔레 트만 교 환할 경우 ) 매 거 진채 로교환할경 우 에 는 ,Ste p5 로진 행 해주십시 오 . 1 . 팔레 트누름대 를당 깁 니 다 . La tchl ev er 를누 르 면서 ,팔레트누름 대 를앞쪽 으로당 겨주십 시 오 . 2. 팔레 트 를교환 합니 다 . 3. 팔레 트누름대 를원 상태 로합니 다 …
2-47
2
4.3.3 운전중의 매거진이나 팔레트의 교환 (dYTF 의 예 )
dYTF 는 마운터의 운전중이라도 매거진이나 팔레트의 교환을 할 수 있습니다 . 매거진의 가동률을 낮추지
않고 트레이 부품의 셋업을 할 수 있습니다 . ( 운전중에 사용하고 있는 매거진은 교환할 수 없습니다 .)
매거진이나 팔레트의 교환방법에 대해서 설명합니다 .
1

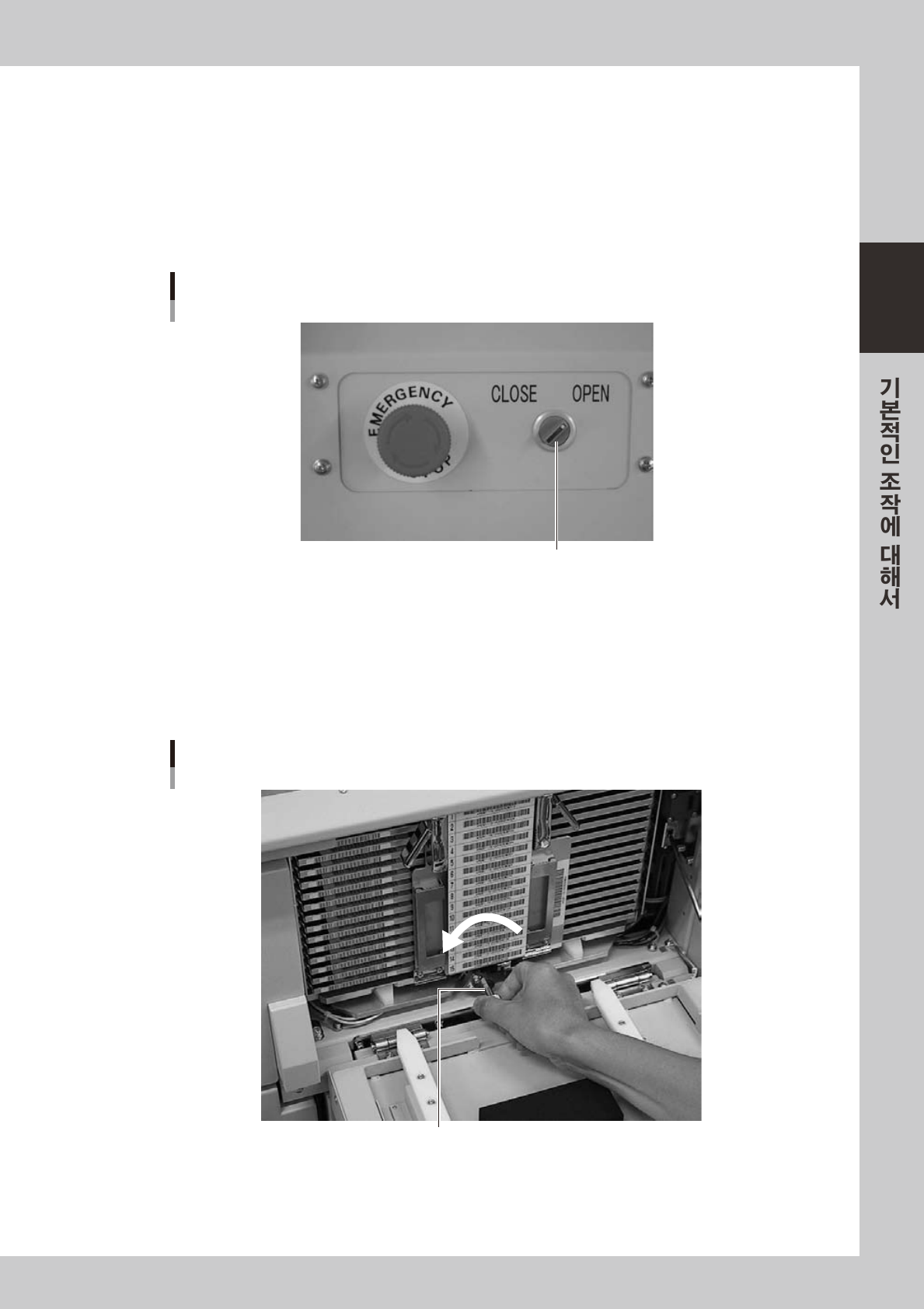

교환할 매거진측의 도어 스위치를「OPEN」으로 합니다 .
매거진의도어잠금이해제되어 ,도어스위치의램프가소등합니다 .
도어 스위치
도어 스위치
27223-L1-0 0
2
매거진 도어를 오픈합니다 .
교환할매거진의도어핸들을당겨서 ,매거진도어를열어주십시오 .
3
매거진 클램프를 해제합니다 .
매거진클램프를당기면서왼쪽으로돌려주십시오 .
매거진 클램프
매거진 클램프를 당겨서 왼쪽으로 돌려서 해제한다
272 2 4 -L1- 0 0
2-48
2
4

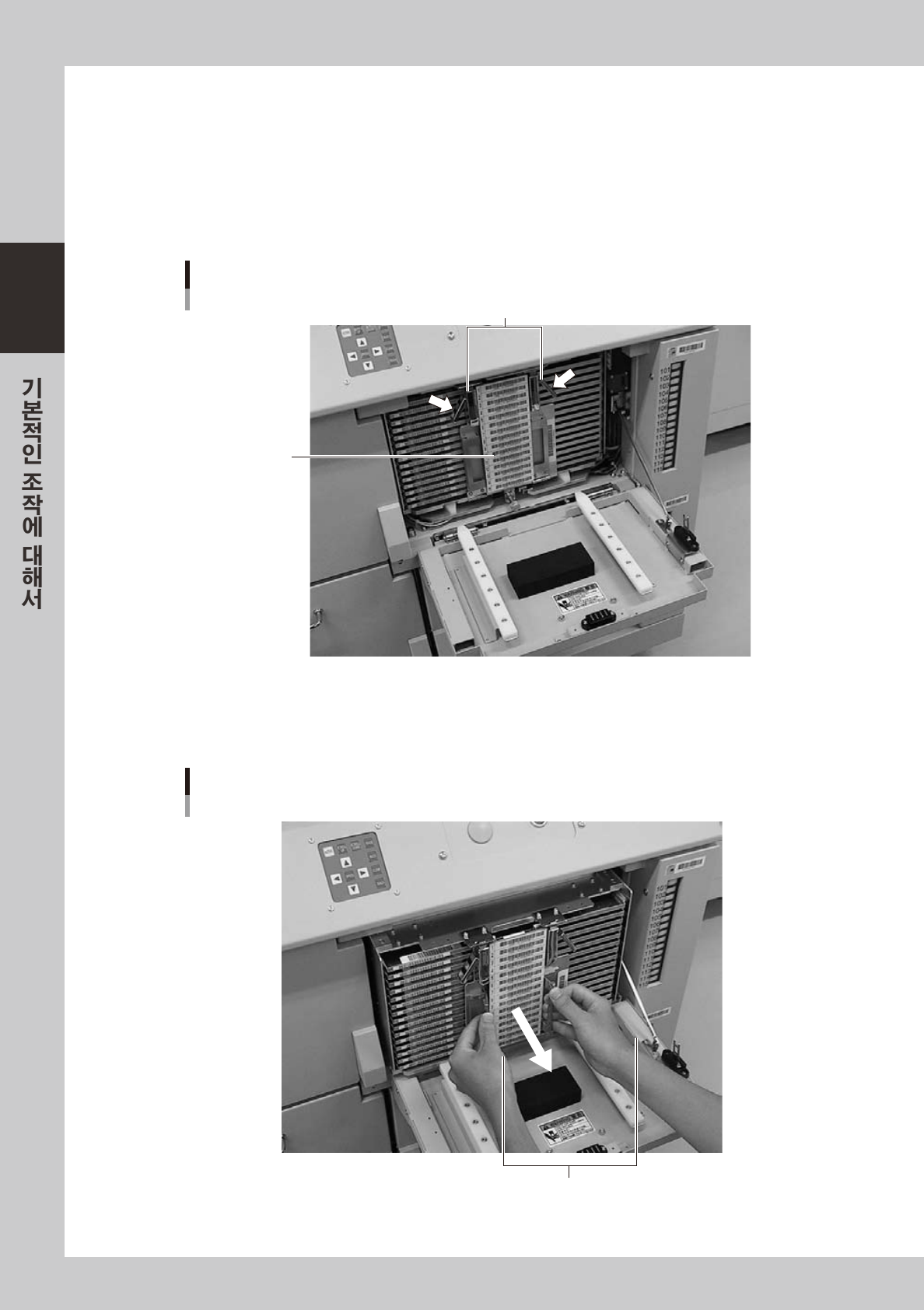

팔레트를 교환합니다 .( 팔레트만 교환할 경우 )
매거진채로교환할경우에는 ,Step5 로진행해주십시오 .
1. 팔레트누름대를당깁니다 .
Latchlever 를누르면서 ,팔레트누름대를앞쪽으로당겨주십시오 .
2. 팔레트를교환합니다 .
3. 팔레트누름대를원상태로합니다 .
팔레트 교환
Latch lever
팔레트 누름대
272 25-L1-0 0
5
매거진 전체를 앞으로 당겨 주십시오 .
매거진은손잡이를잡고똑바로당겨서빼주십시오 .
매거진을 인출
가이드
272 2 6 -L1- 0 0
2-49
2
6
새 매거진을 삽입합니다 .
매거진밑바닥의레일을매거진도어에설치되어있는가이드에맞춰서 ,Rack 의안쪽에가볍게닿을
때까지삽입해주십시오 .
7
매거진을 고정합니다 .
매거진클램프를당기면서오른쪽으로돌려서매거진을고정하여주십시오 .
8
인디케이터를 누릅니다 .
팔레트를보충한위치의인디케이터를눌러서보충작업을완료합니다 .
9
매거진 도어를 닫습니다 .
0
도어 스위치를「CLOSE」로 되돌립니다 .
매거진도어가잠기고 ,운전중에는인디케이터가점등합니다 .
c
주의
자동운전중 ,매거진이나팔레트를교환하고있는동안에 ,현재교환중인스테이지를사용하는데이터가읽혀지면에러가나서
중지합니다 .
