■ 트레이체인저 sATS 의 경우
1
「자동트레이」화면을 표시합니다 .
[ 장치 ] 버튼을누르고「자동트레이」탭을선택해서 ,트레이체인저화면을표시해주십시오 .
2
트레이를 인출해서 확인합니다 .
[ 팔레트세팅 ] 버튼을눌러서 ,팔레트가정확하게인출되는지확인해주십시오 .
트레이체인저 화면
팔레트 선택(sATS)
팔레트 번호를 입력한다
[팔레트 세팅]버튼
2 8229-L1- 0 0
■ 트레이체인저 dYTF 의 경우
1
「외부트레이」화면을 표시합니다 .
[ 장치 ] 버튼을누르고「외부트레이」탭을선택해서 ,트레이체인저화면을표시해주십시오 .
2
트레이를 인출해서 확인합니다 .
「표시 2」탭을누릅니다 .각스테이지의[ 팔레트세팅 ] 버튼을눌러서팔레트가정확하게인출되는지확
인해주십시오 .
트레이체인저 화면
팔레트 선택(dYTF)
팔레트 번호를 입력한다
[팔레트 세팅]버튼
2 8230 -L1- 00
제 3 장 생산의 시작과 종료
목차
1. 생산을 시작한다 3-1
1.1 「도중부터 운전」을 사용한다 3-6
1.1.1 저장되어있는데이터읽기 3-7
1.1.2 탑재플래그의편집 3-7
1.2 「블록스킵 기능」을 사용한다 3-8
1.2.1 블록의선택 3-9
1.2.2 운전의시작 3-10
2. 생산을 종료하고 전원을 OFF 한다 3-11
3. 생산중의 모니터 표시 3-13
3.1 생산 3-13
3.2 전체 3-15
3.3 출력 3-17
3.4 비젼 3-19
3.5 보정 3-21
3.6 RETRY( 재시도 ) 3-22
3.7 피듀셜 3-23
3.8 배드마크 3-24
3.9 흡착위치 보정 3-25
3.10 흡착율 경고 3-27
3.11 코플러체커 3-30
3-1
3
1. 생산을 시작한다
여기에서는이미등록되어있는기판데이터를선택해서 ,부품을실장하는방법을설명합니다 .
1
기판데이터를 선택합니다 .
1. 기판데이터가미선택인경우에는셋업화면의[ 기판선택 ] 버튼을누르고 ,등록되어있는기판데이터
를표시합니다 .
2. 생산할기판명에커서를맞추고 ,[ 선택 ] 버튼을누릅니다 .선택한기판데이터가읽혀집니다 .

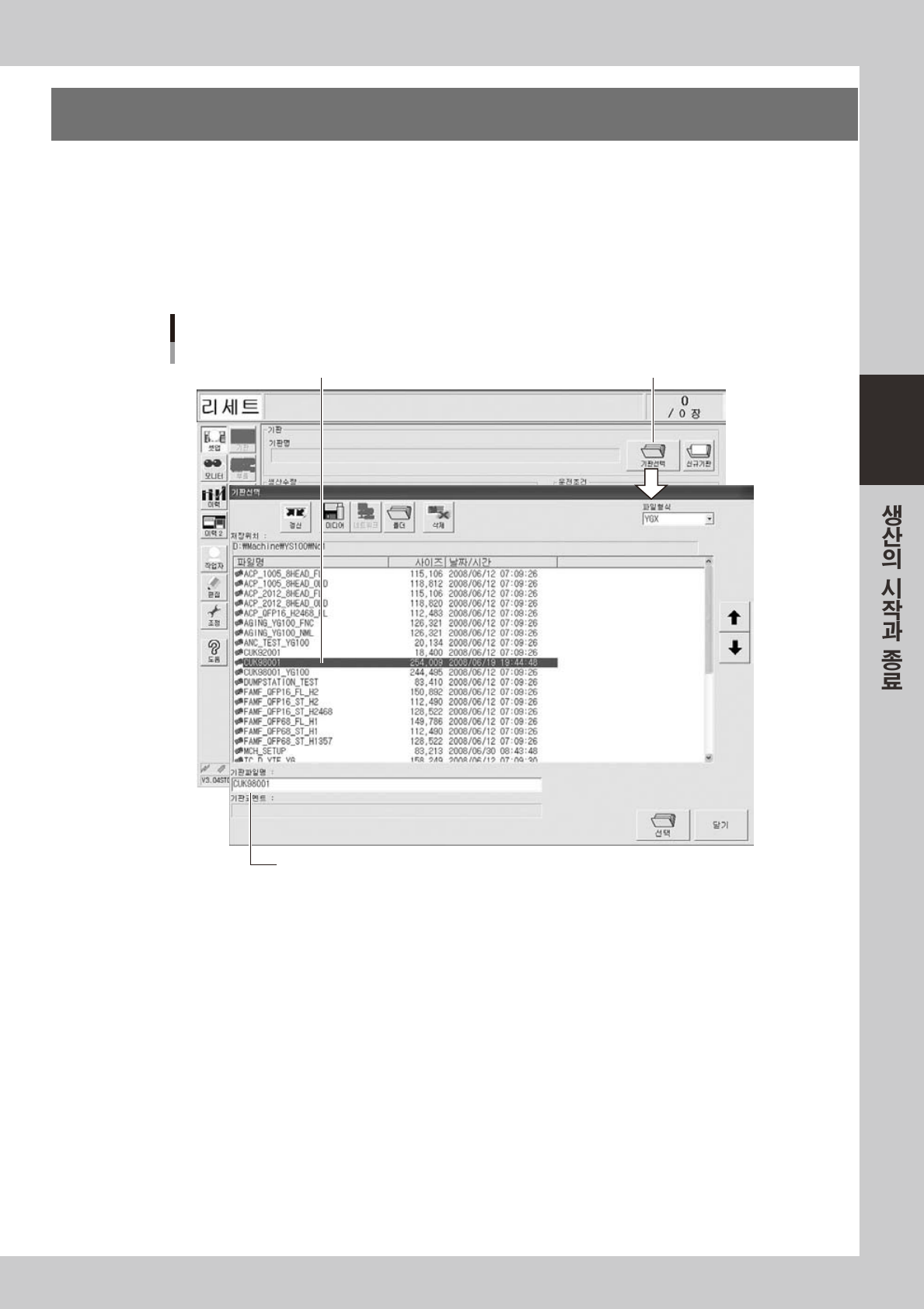

[기판선택]버튼
선택된 기판명이 표시된다
등록되어 있는 기판리스트에서 선택한다
기판명의 선택
28300-L1-00
