1-4 1 2.2 오 퍼 레이션 패널버튼 오퍼 레 이 션 패널 버튼은 , 본 장비의 정 면과 후면 ( 후면은 옵션 ) 에 배치되 어 있 으며 장비 를 조작할 때 에 자 주 사 용하 는 명령 을 실 행 할 수 있 습니다 . 각 버튼 은 ON 일 때 점등합니 다 . （패널 버 튼의 색은 , 표시등 으 로 지정 한 색과 같은 색 이 됩 니 다 .） 오퍼레이션 패널버튼 27 10 3 - L1- 0 …
1-3
1

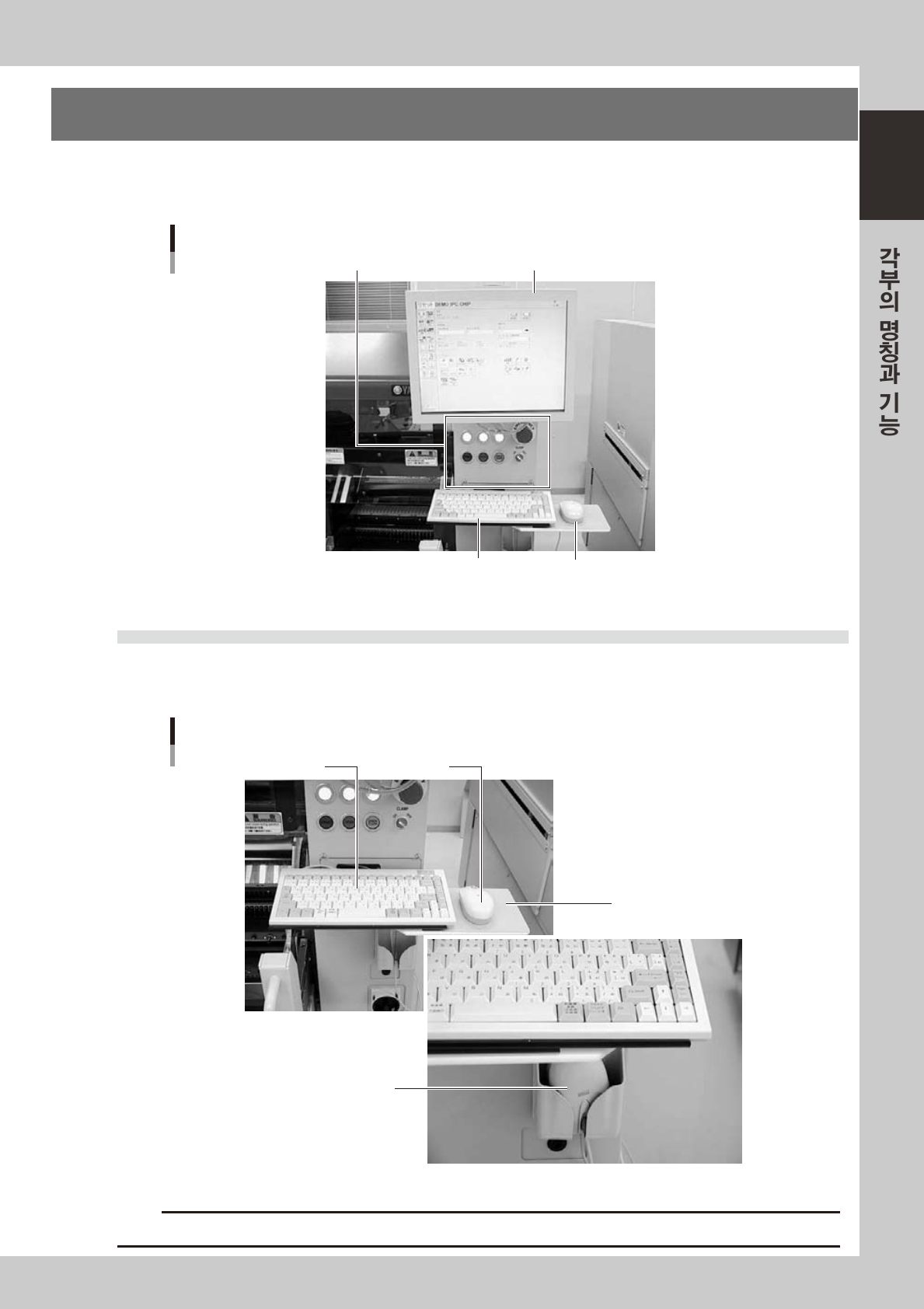

2. 조작
•
입력부
본장비의정면과후면 ( 후면은옵션사양 ) 에조작 ,데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마
우스가장착되어있습니다 .이러한것들의기능에대해설명합니다 .
조작�입력부
오퍼레이션 디스플레이
마우스
키보드
오퍼레이션 패널버튼
27 101-L1- 00
2.1 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사용하기 위한 키보드와 마우스가 표준장착되어 있습니다 . 화면상의 아
이콘 버튼과 파라미터 항목을 선택할 때에는 마우스커서를 맞춰서 마우스의 왼쪽버튼을 누릅니다 .
키보드와 마우스
키보드 마우스
마우스와 마우스 패드를 격납한 상태
마우스 패드
27 10 2-L1-0 0
c
주의
마우스는 ,낙하해서파손될위험이있으므로사용하지않을경우에는격납해주십시오 .
1-4
1

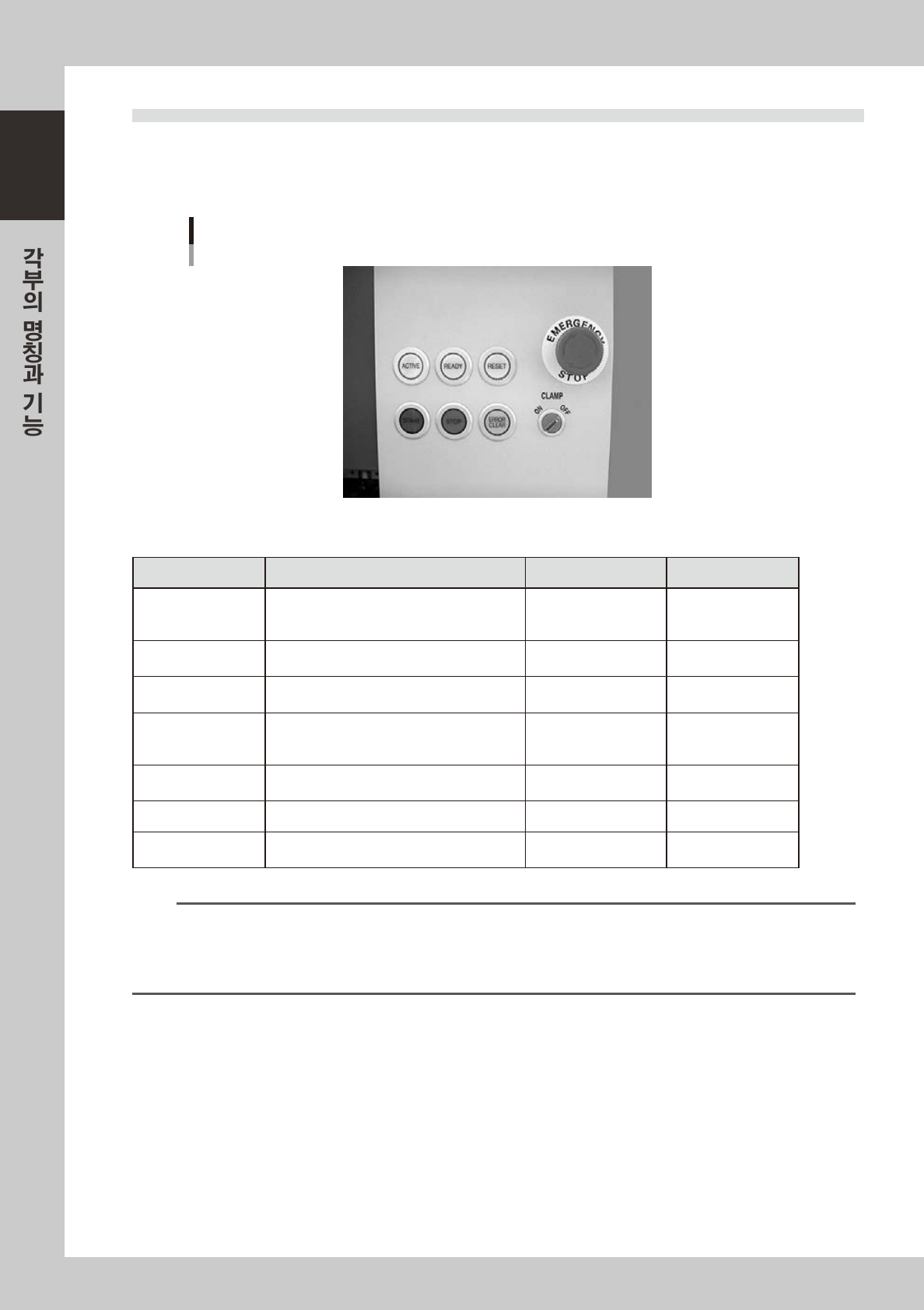

2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면 ( 후면은 옵션 ) 에 배치되어 있으며 장비를 조작할 때에 자주
사용하는 명령을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .（패널 버튼의 색은 , 표시등으로 지정
한 색과 같은 색이 됩니다 .）
오퍼레이션 패널버튼
27 103-L1-0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ테이블권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞ RESET 완료시
START 기판데이터에따라부품의실장을합니다 . ᆞ정지시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
[ACTIVE] 버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 . [READY][START][ERROR
CLEAR] 및 [RESET] 버튼은 같은 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 , [STOP] 버튼은
어떤 상태에서도 사용가능합니다 .)
키보드는 , 정면 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .
1-5
1

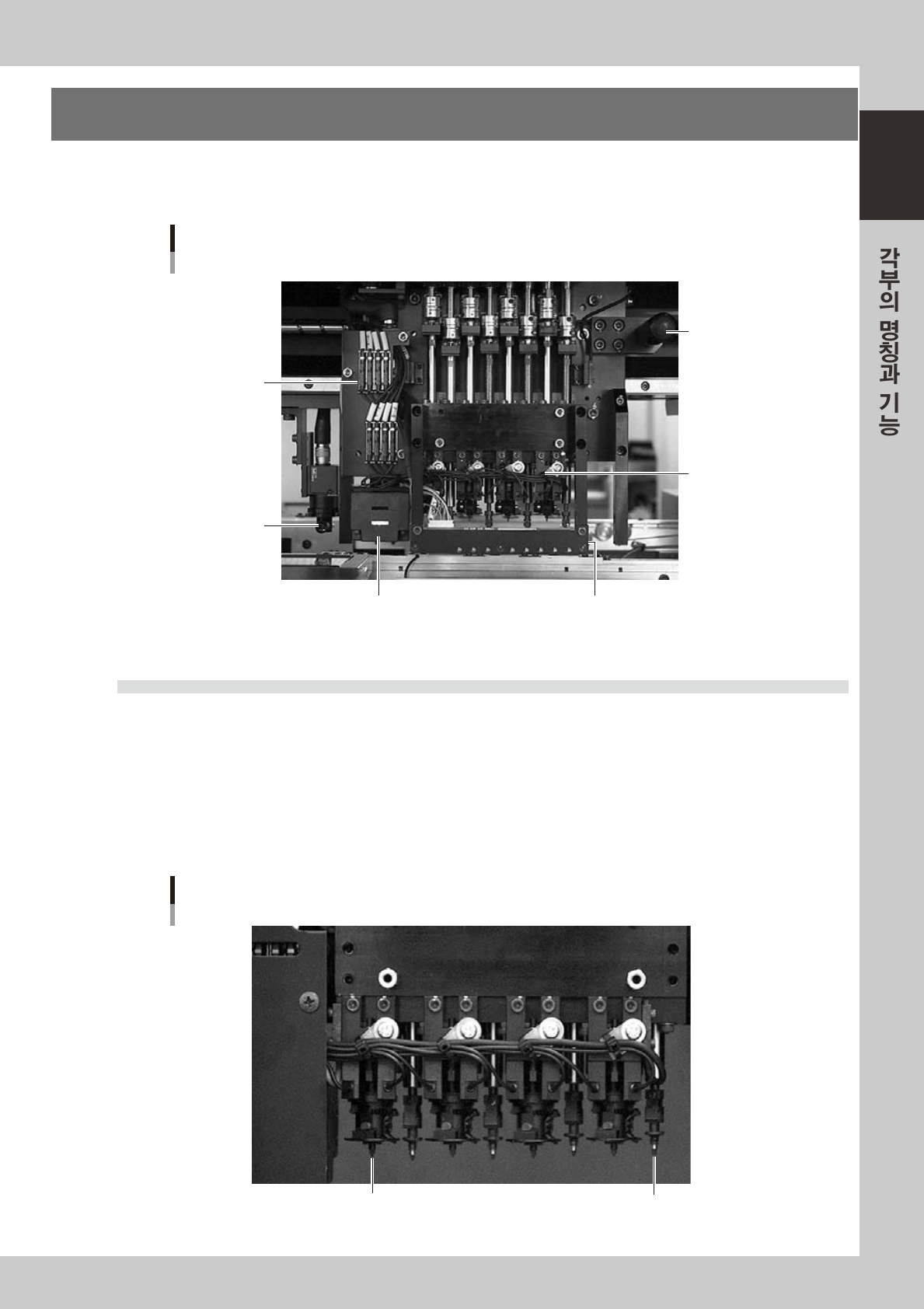

3. 헤드부
헤드부는장비의XY 축상에탑재되어있으며 ,부품의흡착이나실장을합니다 .아래에헤드부의구성이나노즐
종류에대해설명합니다 .
헤드부
커버를 벗긴 상태
사이드뷰 카메라용 조명
(옵션)
8연 멀티헤드
헤드이동용 핸들
노즐식별 센서
피듀셜카메라 조명유니트
사이드뷰 카메라
(X축 고정)
27 10 4-L1- 0 0
3.1 부품흡착
ㆍ
탑재헤드
3.1.1 8 연 멀티헤드 (FNC) 타입
8 연 멀티헤드 (FNC) 타입은 8 개의 부품흡착 •탑재헤드를 갖고 있습니다 . 헤드번호는 , 장비 정면에서 봐
서 우측부터 1 에서 8 입니다 . 각 헤드에 장착된 노즐피치는 16mm 로 , SS 피더 뱅크와 같은 피치로 되어
있습니다 .
8 연 멀티헤드 (FNC) 타입의 2, 4, 6, 8 번 헤드에는 , 플라잉 노즐 체인지 (FNC) 기능이 장착되어 있으며 ,
헤드 이동중에 노즐 체인지를 합니다 .
8연 멀티헤드
헤드 8
헤드 1
FNC타입
27 105-L1-0 0
