1-4
1
2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면 ( 후면은 옵션 ) 에 배치되어 있으며 장비를 조작할 때에 자주
사용하는 명령을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .（패널 버튼의 색은 , 표시등으로 지정
한 색과 같은 색이 됩니다 .）
오퍼레이션 패널버튼
27 103-L1-0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블권한있음
ᆞ테이블권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞ RESET 완료시
START 기판데이터에따라부품의실장을합니다 . ᆞ정지시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
[ACTIVE] 버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 . [READY][START][ERROR
CLEAR] 및 [RESET] 버튼은 같은 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 , [STOP] 버튼은
어떤 상태에서도 사용가능합니다 .)
키보드는 , 정면 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .
1-5
1
3. 헤드부
헤드부는장비의XY 축상에탑재되어있으며 ,부품의흡착이나실장을합니다 .아래에헤드부의구성이나노즐
종류에대해설명합니다 .
헤드부
커버를 벗긴 상태
사이드뷰 카메라용 조명
(옵션)
8연 멀티헤드
헤드이동용 핸들
노즐식별 센서
피듀셜카메라 조명유니트
사이드뷰 카메라
(X축 고정)
27 10 4-L1- 0 0
3.1 부품흡착
ㆍ
탑재헤드
3.1.1 8 연 멀티헤드 (FNC) 타입
8 연 멀티헤드 (FNC) 타입은 8 개의 부품흡착 •탑재헤드를 갖고 있습니다 . 헤드번호는 , 장비 정면에서 봐
서 우측부터 1 에서 8 입니다 . 각 헤드에 장착된 노즐피치는 16mm 로 , SS 피더 뱅크와 같은 피치로 되어
있습니다 .
8 연 멀티헤드 (FNC) 타입의 2, 4, 6, 8 번 헤드에는 , 플라잉 노즐 체인지 (FNC) 기능이 장착되어 있으며 ,
헤드 이동중에 노즐 체인지를 합니다 .
8연 멀티헤드
헤드 8
헤드 1
FNC타입
27 105-L1-0 0
1-6
1

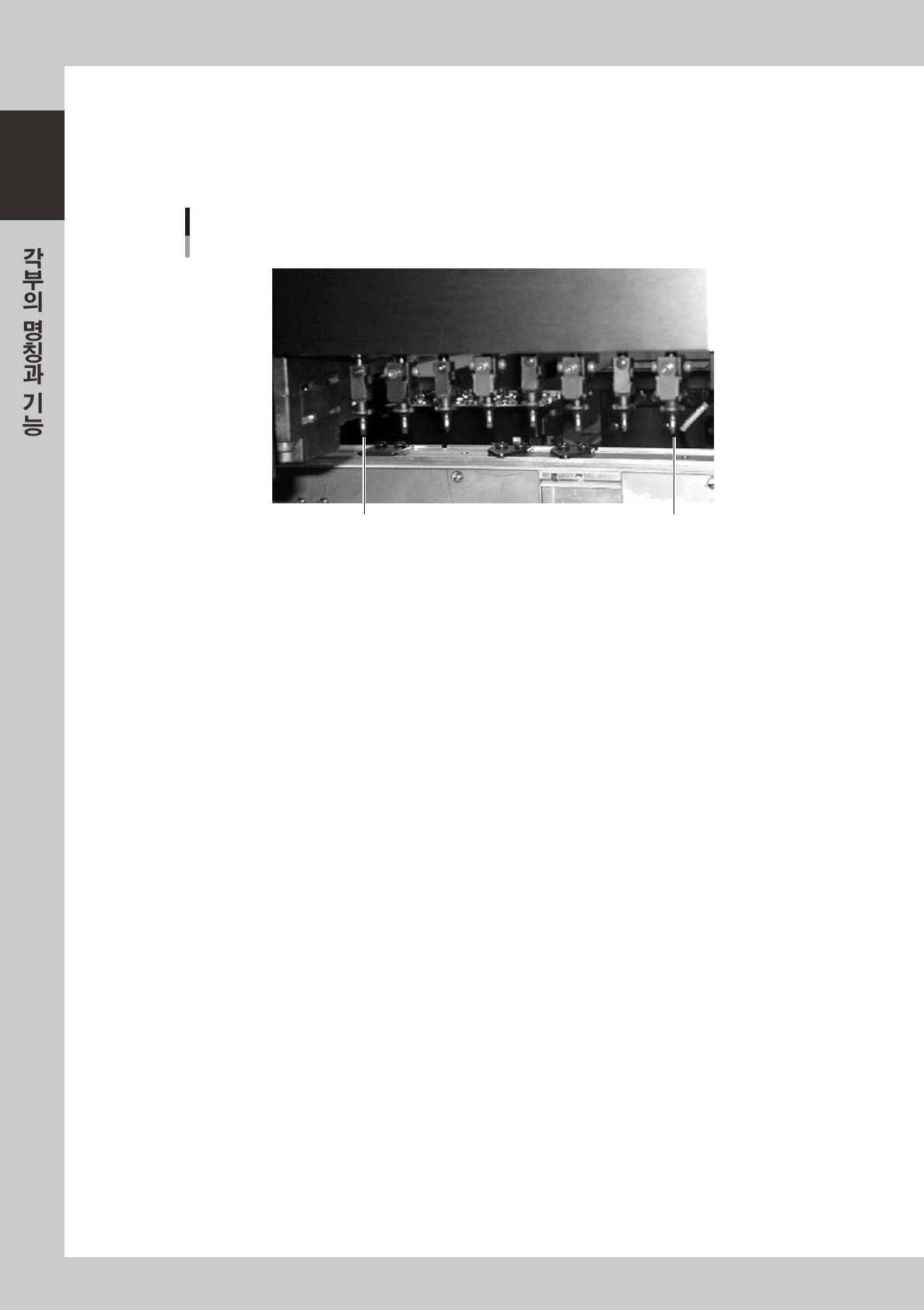

3.1.2 8 연 멀티헤드 (SF) 타입
8 연 멀티헤드 (SF) 타입도 (FNC) 타입과 똑같이 8 개의 부품흡착 •탑재헤드를 갖고 있습니다 .
헤드번호는 , 장비 정면에서 볼 때 우측부터 1 에서 8 입니다 . 각 헤드에 장착된 노즐피치는 16mm 로 , SS
피더뱅크와 같은 피치로 되어 있습니다 .
8연 멀티헤드
헤드 8 헤드 1
SF타입
27 10 6 -L1- 00
